DCM250B/260B高精度电子罗盘模块结构设计

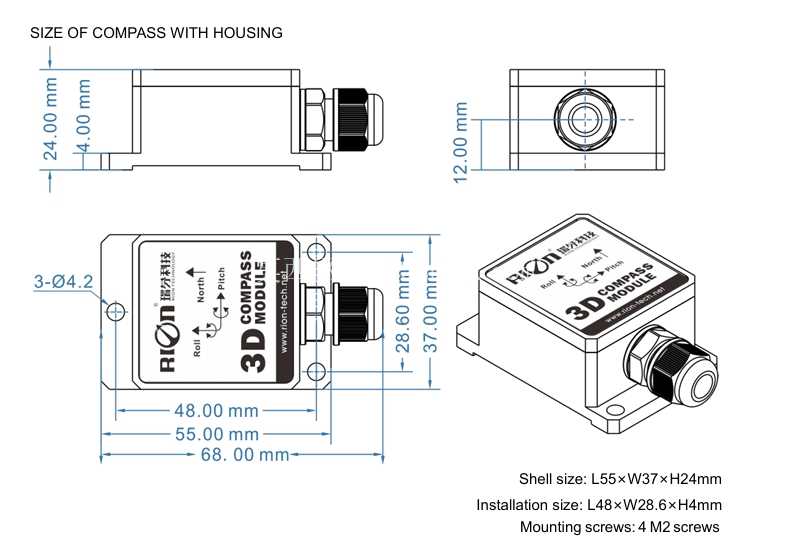

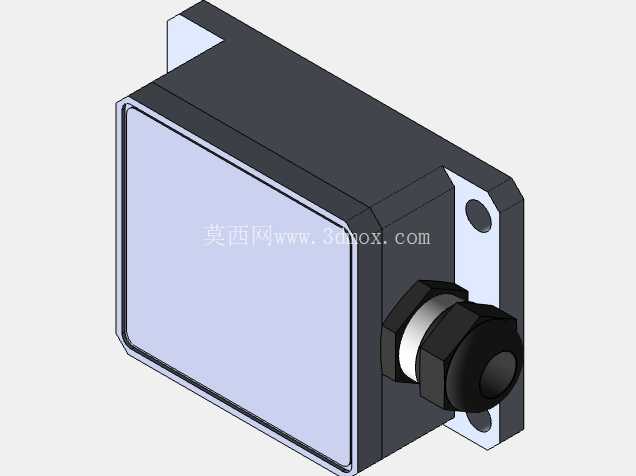

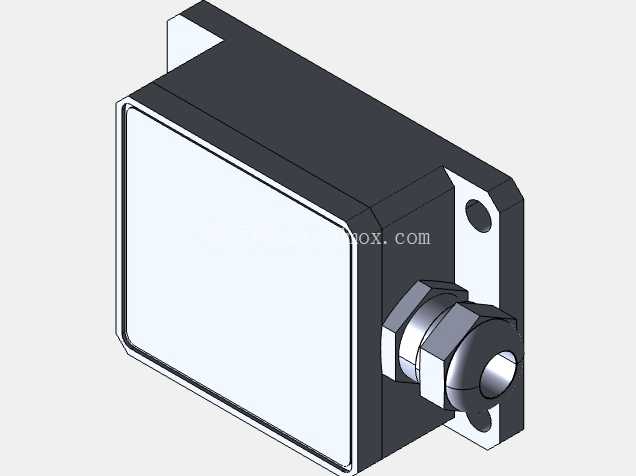

　　在户外移动机器人、无人船航向校准、工程机械姿态监测、地质勘探设备定向这类需要精准获取方位角的场景里，这类高精度罗盘模块是核心的传感部件，区别于普通消费级电子罗盘，工业级的罗盘模块需要兼顾抗振性、安装适配性以及电磁屏蔽能力，才能在复杂工业现场稳定输出可靠的航向数据。从结构设计来看，这款模块采用了压铸成型的金属壳体，壳体侧边预留了带防水锁紧接头的线缆引出位，这种航空插头式的出线结构，能够在户外淋溅、多粉尘的作业环境下，避免水汽、粉尘侵入壳体内部损伤传感核心，壳体底部设计了带安装孔的固定支耳，支耳上的安装孔做了沉台处理，安装时可以将螺丝头部完全沉入沉台内，不会突出壳体底面，保证模块安装后与安装基面完全贴合，避免安装倾斜带来的测量初始误差。设计这类传感模块的时候，首先要考虑的是内部传感核心的安装基准，罗盘的磁传感芯片对安装平面的水平度要求极高，因此壳体内部的芯片安装位在压铸成型后需要做精铣处理，保证安装面的平面度公差控制在0.02mm以内，同时壳体的金属材质选择了无磁的铸铝合金，避免壳体本身的剩磁干扰磁传感器的测量精度，这一点是很多初做罗盘结构设计的工程师容易忽略的问题，如果选用了带磁性的金属壳体，哪怕后续做再多的校准，也无法消除壳体本身带来的固定磁偏差。

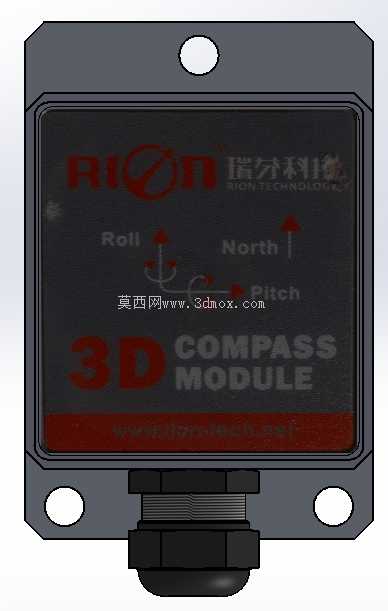

　　模块的顶面做了丝印标识，清晰标注了航向、俯仰、横滚的轴向标识，现场安装调试的时候，施工人员可以直接通过顶面的标识快速确认模块的安装朝向，不需要额外对照说明书查找轴向定义，能够大幅缩短现场调试的时间，出线端的锁紧螺母采用了标准的细牙螺纹，配合尾部的橡胶密封圈，拧紧后可以达到IP65的防护等级，能够适配大部分户外工业设备的安装防护要求。从安装边界来看，这款模块的整体外形方正，除了出线端的接头突出壳体侧面之外，其余部分均为规整的矩形结构，安装时只需要在设备安装面预留对应支耳孔位的安装空间即可，不需要额外预留过多的避让空间，对于安装空间紧凑的小型无人设备、便携勘探仪器来说，这种紧凑的结构设计能够大幅降低对设备整体安装空间的占用。

　　在实际应用中，这类罗盘模块通常会和加速度计、陀螺仪组合成航姿参考系统，因此结构设计时还在壳体内部预留了额外的芯片安装空间，可以根据不同的选型需求集成多类传感芯片，不需要重新开模制作壳体，通过模块化的内部结构设计，覆盖不同精度等级、不同功能配置的产品需求，壳体的边角做了小倒角处理，既避免了安装时锐边划伤操作人员，也能够减少压铸成型时的应力集中，提升壳体的结构强度，在设备运行产生持续振动的工况下，不会因为应力集中出现壳体开裂的问题。

　　模块的固定支耳和主体壳体是一体化压铸成型的，相比螺丝拼接的支耳结构，一体化结构的抗振性能更强，在持续的振动冲击下不会出现支耳松动、移位的问题，保证模块长期使用过程中安装位置不会发生偏移，避免因为安装位置变化带来的测量误差。很多工程现场的设备在运行过程中会伴随持续的振动和温度变化，这款模块的壳体设计时也考虑了温度形变的问题，铸铝合金的热膨胀系数和内部PCB板的热膨胀系数差值较小，在宽温度范围的工作环境下，不会因为壳体和PCB的形变差导致内部芯片焊点受力脱落，提升产品在极端温度环境下的工作可靠性。
