嵌入式数显温度检测传感装置结构设计

这款嵌入式数显温度传感装置，主要面向工业电控柜、小型制冷制热设备、电源模组、实验温控台这类需要就地温度可视化的场景做配套，区别于传统无显示的测温探头，它把温度采集、信号转换、数值显示三个功能模块整合在同一个壳体里，不需要额外外接显示面板，安装完成后就能直接在设备面板上读取实时温度值，省去了外接数显表的布线与面板开孔成本，在小型温控设备、嵌入式工控单元里的适配性很强。

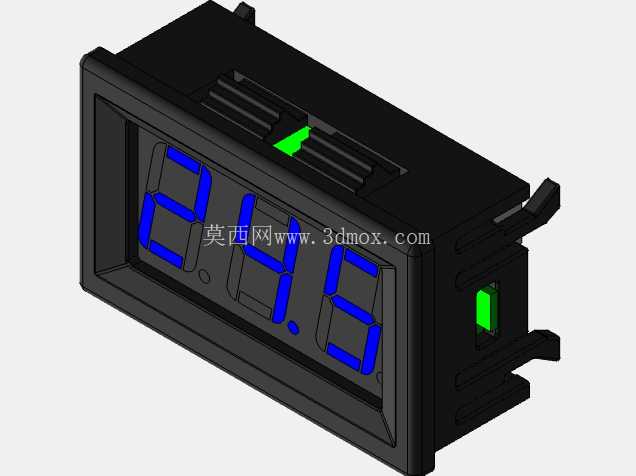

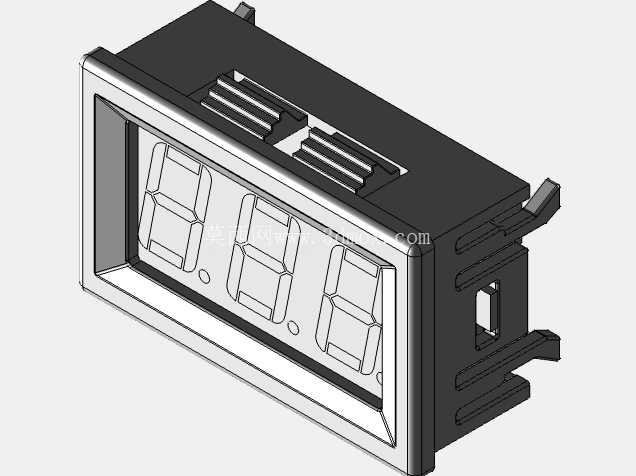

从结构设计逻辑来看，整体采用矩形面板嵌入卡扣式安装方案，正面的显示区域做了下沉式边框设计，显示窗边缘做了微小的倒角过渡，既可以在面板安装后遮挡安装缝隙，提升外观整体性，也能避免安装时面板边缘刮蹭显示面。壳体主体采用压铸工艺成型，侧壁的多道卡扣结构是整个安装结构的核心，卡扣做了带导向斜角的弹性悬臂设计，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将装置从面板正面推入，卡扣在穿过安装孔的过程中受挤压向内收缩，完全穿过安装孔后自动弹开卡紧在面板背面，不需要额外螺丝固定，也不需要在面板背面预留螺母安装位，大幅降低了面板加工的复杂度，也提升了现场装配的效率，单人徒手就能完成安装操作。

壳体侧面的多道横向加强筋，一方面是提升压铸壳体的结构强度，避免安装卡扣受力时壳体侧壁出现形变，导致安装松动；另一方面这些筋条也增加了壳体的散热面积，装置内部的信号处理电路板工作产生的微量热量，可以通过筋条更快传导到外部环境，避免壳体内积热影响测温精度。显示区域采用三位数码管布局，能够覆盖常规工业场景下-40℃到125℃的测温显示范围，数码管的显示角度做了优化，正面120度视角范围内都能清晰读取数值，适合操作人员站在设备前方快速巡检温度参数。

从安装边界尺寸来看，正面面板的外轮廓尺寸略大于安装孔尺寸，预留了1.2mm的压边宽度，能够适配厚度0.8mm到3mm的金属或塑料面板，卡扣的悬臂长度经过计算，在最大适配面板厚度下，卡扣的卡合量仍有1.5mm，不会因为面板厚度公差出现卡接不牢的问题。壳体的深度方向尺寸做了紧凑化设计，整体插入面板后的纵深尺寸控制在较小范围，不会占用设备内部过多的布线空间，适合内部空间紧凑的小型设备使用。壳体尾部预留了接线引出的槽位，接线可以从尾部垂直引出，也可以根据布线需求从侧面走线，适配不同设备内部的布线走向。

在实际使用场景中，这类集成数显的温度传感器常被用在小型冷水机、恒温加热台、机柜温控单元、车载温控设备上，相比分体式的测温探头加外接数显表的方案，它的集成度更高，零部件数量更少，整体装配工序更短，同时因为减少了外接连线的接点，长期使用的可靠性也更高。设计过程中针对压铸成型的工艺特性做了多处优化，所有壳体边角都做了符合压铸工艺要求的圆角过渡，避免出现尖角填充不满的问题，卡扣的厚度均匀，避免压铸时出现壁厚不均导致的缩痕、变形问题，显示窗的边框位置做了局部加厚，避免成型时出现翘曲，保证安装后和面板贴合平整。

装置的正面没有多余的操作按键，属于纯显示型测温单元，不需要现场参数设置，通电后即可直接显示采集到的温度值，降低了现场操作人员的误操作概率，适合不需要频繁调整参数的固定测温点位使用。壳体表面做了哑光磨砂处理，既可以减少工业环境下的指纹、灰尘附着，也能避免强光下的反光问题，提升不同光照环境下的数值可读性。
