STM32H5核心控制开发板结构设计

这款嵌入式核心控制板的结构设计，围绕嵌入式开发场景的实际使用需求展开，首先考虑的是开发调试阶段的频繁插拔操作耐受性，板载接口的布局全部沿板边排布，避免接线时线缆交叉遮挡板上元件，也方便在多板堆叠的测试场景下预留足够的插拔操作空间。从实际应用场景来看，这类核心板既可以作为嵌入式学习阶段的原型验证载体，也可以直接集成到小型工业控制节点、智能传感采集终端、小型物联网网关设备中，作为核心控制单元承担数据运算、外设调度、通讯传输的功能。

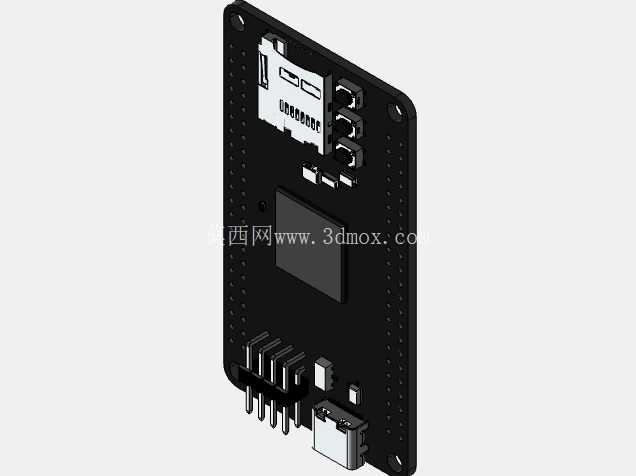

设计过程中首先确定了板型的整体轮廓，采用圆角矩形的PCB外形，四个角预留标准安装孔位，安装孔的位置避开板上走线与元件焊盘，既可以通过铜柱固定到塑料外壳内，也可以直接利用螺柱固定在设备的内部安装平面上，安装孔周边预留了足够的绝缘间隙，避免固定时金属螺柱造成板上线路短路。板上核心主控芯片放置在板卡中心区域，周边预留均匀的散热空间，避免周边高大元件遮挡芯片散热路径，同时芯片周边的去耦电容全部就近放置在引脚对应的电源入口处，缩短供电走线长度，降低电源纹波对芯片运行稳定性的影响。

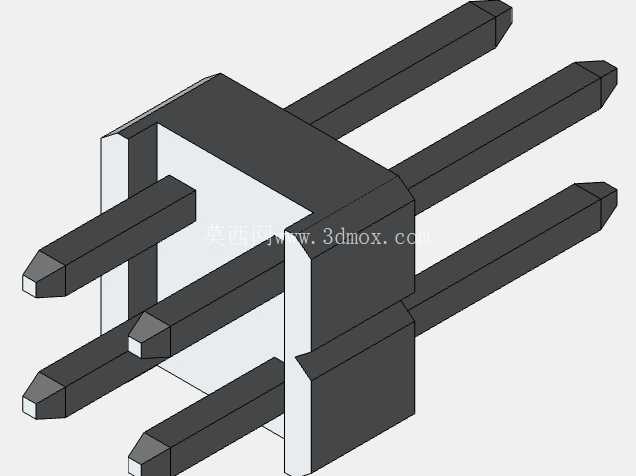

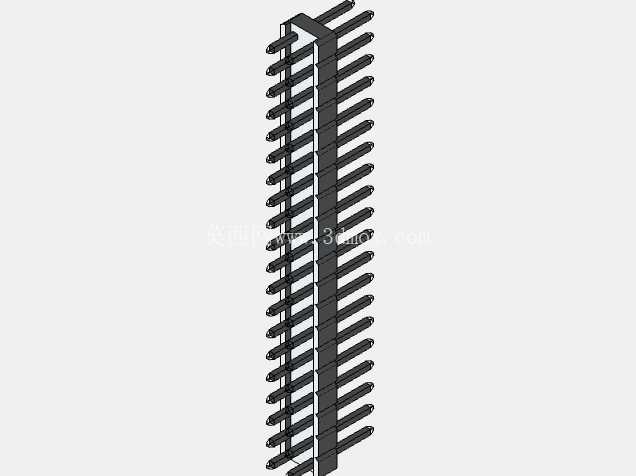

接口布局上，将调试下载接口、USB通讯接口放置在板卡的同一侧短边位置，方便开发时同时连接下载线与串口通讯线，减少桌面线缆的缠绕；排针接口采用双排针设计，全部引脚按照功能分区排布，电源引脚、接地引脚、IO引脚分组排列，既方便使用者通过杜邦线外接扩展模块，也能避免接线时误接电源引脚造成外接模块损坏。板载的存储模块放置在靠近主控芯片的位置，缩短高速信号走线长度，减少信号传输过程中的阻抗不连续问题，存储模块周边预留了ESD防护器件的安装位置，提升热插拔场景下的元件防护能力。

板卡的元件排布充分考虑了生产加工的便利性，所有贴片元件的排布方向保持一致，方便回流焊过程中的元件贴装与焊接检测，插件元件的引脚间距符合标准加工公差要求，避免波峰焊时出现连锡、虚焊问题。板边预留了标准的拼板工艺边，满足批量生产时的PCB拼板加工要求，工艺边上放置了定位孔与光学定位点，提升SMT贴装的精度。从安装边界来看，板卡整体厚度控制在1.6mm标准PCB厚度范围内，板上最高元件为排针与USB接口，整体高度不超过12mm，在集成到终端设备时，只需要预留15mm的垂直安装空间即可满足装配要求，不会和设备内部的其他结构件产生干涉。

考虑到实际使用中可能出现的误操作，板上电源入口处放置了自恢复保险丝与反接保护电路，对应的结构位置预留了足够的散热空间，避免大电流工况下保护器件发热影响周边元件性能。按键与指示灯放置在板边靠近调试接口的位置，开发调试时不需要翻转板卡就可以直接观察运行状态、操作复位按键，提升调试过程的操作效率。板上的固定孔位采用非金属化孔设计，避免固定时螺柱与板上接地层连接造成不必要的接地环路问题，同时孔位周边做了阻焊开窗处理，提升安装时的结构摩擦力，避免长期使用后固定螺丝出现松动。

在结构细节处理上，板卡的所有边角都做了R2圆角处理，避免拿取过程中尖锐边角划伤操作人员，也避免板边毛刺造成的绝缘层破损。接口位置的丝印标识全部放置在接口对应的外侧位置，接线时不需要倾斜板卡就可以清晰看到引脚定义，减少接线错误的概率。对于板上的大功率元件，在PCB对应位置做了露铜散热处理，利用铜皮的导热能力将元件工作产生的热量快速分散到整个板卡上，避免局部热量堆积造成元件性能下降。整个板卡的结构设计没有冗余的空间浪费，在有限的板面积内合理排布了所有功能元件，同时兼顾了加工便利性、使用操作性与集成适配性，能够满足从原型开发到小批量设备集成的多场景使用需求。
