数字9造型立体标识构件结构设计

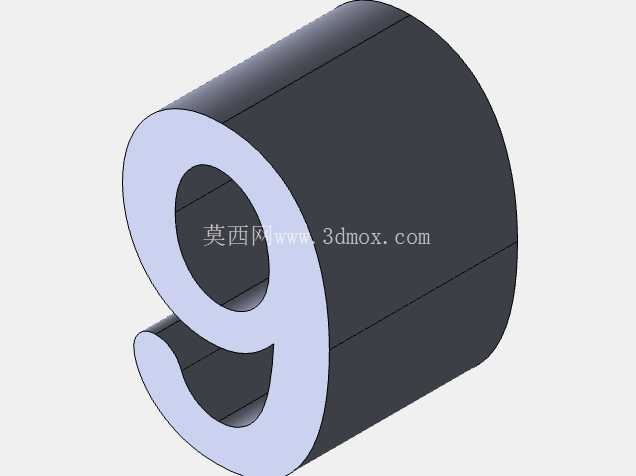

　　这款数字9造型的立体构件，主要应用于商业空间导视系统、品牌视觉展示装置、主题美陈布景等场景，在门店招牌标识、展会展台装饰、公共空间导视牌、文创装置搭建中都能见到这类立体字符构件的身影，区别于平面印刷字符，立体造型的字符具备更强的视觉冲击力，在不同光线角度下能呈现出清晰的轮廓层次，远距离识别度远高于平面标识。从结构设计层面来看，该构件采用等厚拉伸的主体结构，字符正面为平整的数字9轮廓面，侧面为垂直于正面的等厚侧壁，整体结构没有复杂的倒扣特征，加工适配性较强，既可以通过数控铣削从实体板材加工成型，也可以通过钣金折弯、激光切割后拼接的工艺制作，若采用非金属材质加工，还可适配3D打印、真空吸塑等成型工艺，不同工艺路线下的结构细节调整空间充足。

　　设计过程中首先确定了字符的轮廓比例，严格遵循视觉识别的最优比例，数字9的上半圆环与下半弯钩的曲率经过反复调整，避免常规字体在立体拉伸后出现的视觉变形问题——比如常规平面字体转立体后，圆弧段在侧视角度容易出现轮廓臃肿的问题，设计时特意对圆弧段的内外轮廓做了0.8毫米的视觉补偿修正，保证在0到180度的水平观测角度下，字符的识别度不会出现明显衰减。构件的安装边界设计也充分考虑了现场施工的实际需求，背面预留了平整的安装贴合面，可适配背胶粘贴、螺栓固定、挂装卡扣等多种安装方式，安装面的平面度公差控制在0.2毫米每100毫米范围内，避免安装后出现贴合缝隙不均、构件翘曲的问题。侧壁厚度根据整体字符尺寸做了匹配设计，当字符整体外轮廓高度控制在300毫米时，侧壁厚度设置为15毫米，既保证了足够的结构强度，不会在运输、安装过程中出现侧壁变形，也不会因为厚度过大显得整体造型笨重。在功能特性上，该构件除了基础的视觉标识作用，还预留了内部走线空腔，可在字符内部嵌入LED灯带做发光标识使用，空腔的内壁做了简易的遮光台阶设计，避免灯带光线从侧壁拼接缝隙漏出，影响发光标识的视觉效果；如果作为非发光的纯装饰构件使用，空腔结构也能有效降低构件整体重量，减少安装面的承重负荷，尤其是在高空安装的场景下，轻量化的结构能大幅降低安装脱落的安全风险。

　　设计时还考虑了不同使用场景的耐候性需求，若用于户外场景，构件的边角处全部做了R1的圆角过渡，避免尖锐边角在户外长期使用过程中出现应力集中导致的开裂问题，同时圆角过渡也能减少户外积灰、积水的留存，降低后期清洁维护的难度。从建模逻辑来看，该构件采用草图轮廓加拉伸凸台的基础建模思路，首先在前视基准面绘制数字9的封闭轮廓，标注好内外圆弧的半径、直线段的长度尺寸，添加好相切、同心等几何约束，保证轮廓的全约束状态，避免后续修改尺寸时出现轮廓变形；拉伸特征的深度参数可根据实际使用需求灵活调整，不需要重新绘制轮廓，仅修改拉伸深度参数即可快速生成不同厚度的构件模型，适配不同尺寸规格的标识需求。

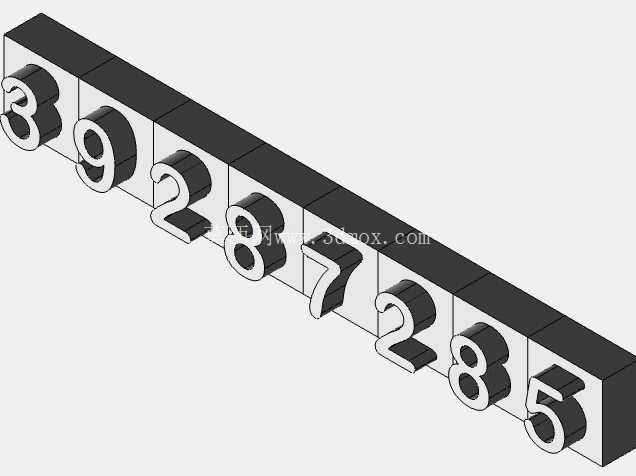

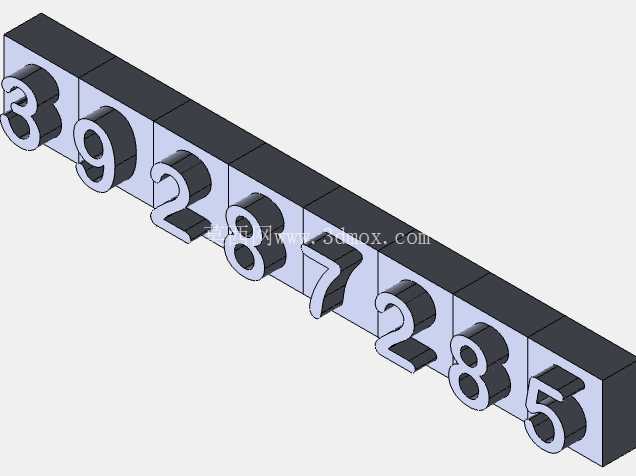

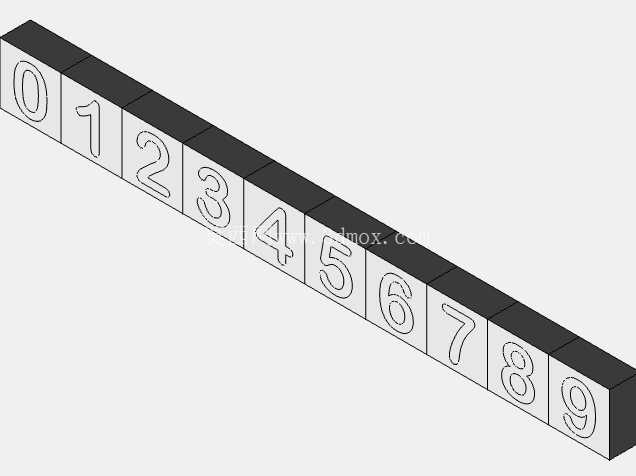

　　针对批量生产的场景，模型还预留了参数化修改接口，可通过调整草图内的尺寸参数快速生成0到9其他数字、甚至字母造型的同类立体构件，大幅降低同系列产品的重复建模工作量。在结构强度校核层面，针对15毫米壁厚、300毫米高度的规格，通过静力学仿真验证，在侧面施加100N的水平推力时，构件的最大变形量不超过0.1毫米，完全满足日常使用中的抗风、抗意外触碰的强度要求，不需要额外添加内部加强筋结构，简化了后续加工的工序步骤。安装点位的设计上，在构件背面的上半圆环重心位置、下半弯钩的重心位置分别预留了两个安装孔位，四个安装点形成稳定的支撑结构，安装后不会出现构件倾斜、晃动的问题，安装孔采用沉头孔设计，固定螺栓安装后螺栓头不会突出安装面，保证安装面与基底的完全贴合。
