LAWO调音台操控台设备结构设计

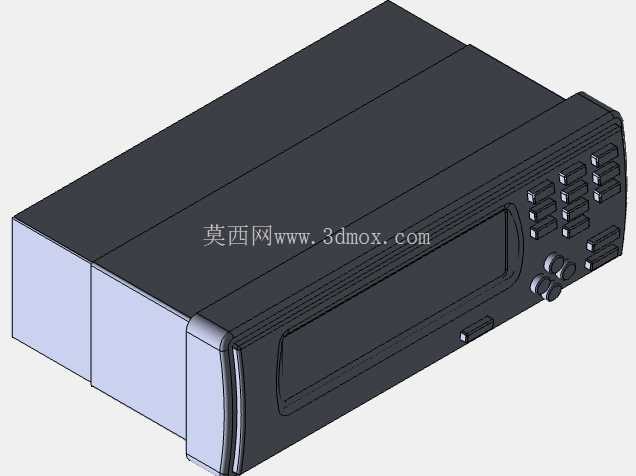

　　该三维结构对应的设备为专业音频系统配套的操控台单元，主要应用于广播电视演播室、专业录音棚、户外转播车、大型演出扩声系统等场景，作为音频信号调度、参数调整、混音输出的核心操作载体，承担音频链路中信号路由切换、通道增益调节、效果参数配置、监听信号分配的实际功能，是专业音频系统中操作人员与核心处理单元交互的直接硬件载体。从结构设计层面来看，该壳体采用分块式拼接设计思路，主体为金属板材折弯成型的主腔体，前端预留嵌入式显示屏安装位，屏幕下方设置长条形功能按键安装槽，右侧区域集中布置多组旋钮与矩阵式按键，对应不同通道的参数调节与功能切换操作，操作区域的按键与旋钮排布遵循操作人员的使用习惯，将高频操作的控件布置在右手易触及的区域，降低长时间操作的疲劳感。

　　设备左侧设置两段式拼接的侧端结构，该部分既作为内部电路板的安装支撑结构，也兼顾设备堆叠安装时的定位限位功能，侧端预留的安装孔位可适配标准机柜的安装支架，满足固定安装场景的装配需求。设备整体外形为长方体结构，边角处做小圆弧过渡处理，避免安装搬运过程中的锐边磕碰，壳体表面采用哑光磨砂处理工艺，减少演播室环境下灯光反射对操作人员视线的干扰。从安装边界来看，设备的深度尺寸适配标准19英寸机柜的内部安装深度，高度方向占用2U的机柜安装空间，前端面板的宽度与标准机柜安装尺寸匹配，背部预留各类音频接口、电源接口、通讯接口的开孔位置，开孔位置与内部电路板的接口座位置一一对应，保证装配时接口的对位精度，避免出现接口错位无法插接的问题。

　　壳体的拼接处采用卡扣加螺丝的双重固定方式，既保证壳体的连接强度，也方便后期设备维护时的拆装操作，内部预留的走线空间可满足内部电路板之间连接线材的排布需求，同时设置多处线束固定柱，避免设备运输移动过程中线材晃动拉扯导致的接口松脱。设备前端的旋钮采用下沉式安装设计，旋钮突出面板的高度控制在合理范围，既保证操作时的阻尼手感，也避免搬运过程中旋钮受到碰撞导致内部电位器损坏，按键区域的按键帽高度统一，按压行程符合专业设备的操作手感要求，长时间按压操作不会产生明显的滞涩感。显示屏安装位的四周设置遮光唇边结构，减少环境光线对屏幕显示效果的影响，保证操作人员在不同光照环境下都能清晰读取屏幕上的参数信息。

　　设备底部预留防滑脚垫安装位，当设备放置在桌面使用时，防滑脚垫可增加设备与桌面的摩擦力，避免操作过程中设备移位，同时脚垫的高度可微调，保证设备放置的平稳性。整个壳体的结构设计充分考虑了不同使用场景的安装需求，既可以嵌入标准机柜进行固定安装，也可以直接放置在操作桌面作为独立操控单元使用，结构强度满足专业演出、广播电视场景下高频次移动、长时间连续使用的可靠性要求，壳体的散热设计采用自然对流方式，在壳体侧面与底部预留通风开孔，开孔位置避开内部电路板的核心发热区域，保证设备长时间运行时内部热量可以及时散出，避免积热导致的电子元件性能下降。
