车载式无线电对讲通信电台结构设计

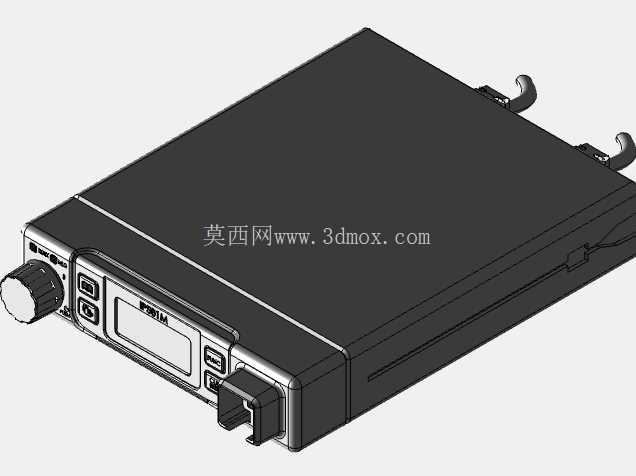

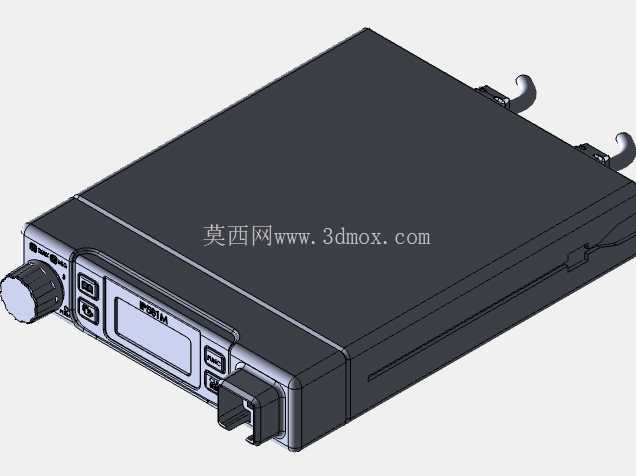

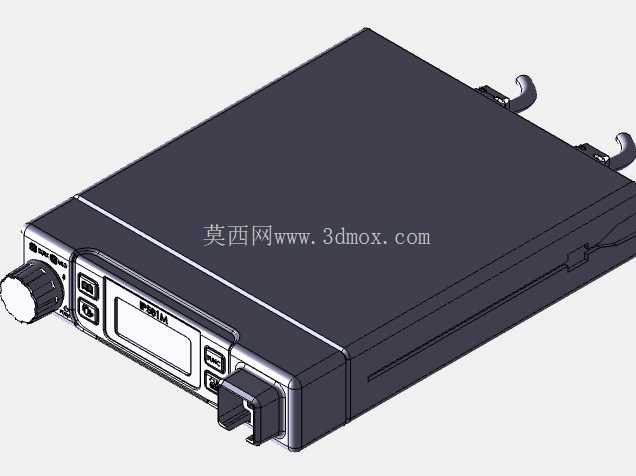

　　这款车载无线电通信电台的结构设计，核心围绕移动场景下的通信可靠性展开，首先要适配的是特种作业车辆、应急通信保障车队、野外作业班组的移动通联需求，区别于手持对讲机的短距离通信属性，这类固定安装在载具上的电台需要兼顾长时间大功率发射的散热需求、复杂路况下的结构抗振性能，以及驾驶舱内有限安装空间的适配性。从结构布局来看，整机采用一体化压铸铝合金壳体作为主体承载结构，这种壳体设计首先解决的是电磁屏蔽问题——大功率射频发射单元工作时，既需要避免外界车载电气系统的电磁干扰影响接收灵敏度，也要防止自身射频信号泄露干扰车载其他电子设备的正常运行，同时压铸壳体的一体性能够在车辆持续颠簸的工况下，避免拼接式壳体出现的连接松动、密封失效问题。

　　前面板的操作区域做了下沉式布局，旋钮与按键的凸起高度控制在12mm以内，避免驾驶舱内人员过往时误触，接口区域集中布置在面板侧方，包含手咪接口、电源接口、天线馈线接口，所有接口的安装法兰都与壳体做了一体化的定位凸台，不需要额外增加密封衬垫就能达到基础的防尘防水要求，适配户外作业时的多尘、偶有溅水的使用环境。散热结构没有采用额外加装散热鳍片的方案，而是直接将壳体的上盖板做了微凸的加厚设计，内部功率放大模块直接通过导热硅脂贴合在上盖板内表面，利用整个金属壳体作为散热面，既减少了额外零件带来的装配复杂度，也避免了外置鳍片容易积灰、在狭窄安装空间内被异物磕碰变形的问题。

　　安装结构上，机身两侧设计了快装式的固定挂耳，挂耳上预留的长条形安装孔可以适配不同车型中控台预留的安装支架孔位，安装孔的间距兼容主流车载电台的通用安装尺寸，不需要用户重新打孔制作支架，挂耳与机身的连接采用内嵌式的不锈钢螺丝，螺丝孔做了沉台设计，安装后螺丝头不会突出挂耳表面，避免安装时刮伤安装支架或者车内装饰件。从内部空间的排布逻辑来看，射频单元、电源处理单元、音频处理单元做了分腔隔离设计，各个腔体之间通过压铸壳体上的一体加强筋实现物理分隔，既提升了壳体整体的抗扭刚度，也减少了不同功能模块之间的信号串扰，音频输出模块靠近前面板的扬声器开孔位置，缩短音频走线长度，减少信号损耗，电源模块布置在机身尾部靠近电源输入接口的位置，缩短大电流走线的长度，降低线路压降带来的功率损耗。前面板的显示屏做了内嵌式安装，屏幕表面与面板外框保持齐平，周边预留了0.5mm的密封胶条安装槽，既可以避免灰尘从屏幕缝隙进入机身内部，也能在阳光直射时减少屏幕周边的反光，提升户外强光下的屏幕可读性。调节旋钮采用滚花设计，旋钮的阻尼力矩设置在0.15N·m左右，既可以保证车辆行驶振动时旋钮不会自行移位，也能让操作人员戴着手套时也能准确完成频道切换、音量调节的操作。机身尾部的散热区域没有开设大面积的通风孔，而是采用迷宫式的通风结构，在保证空气流通带走热量的同时，避免雨水、灰尘直接进入机身内部，适配野外作业时遇到的突发降雨、扬尘天气。

　　整个结构的装配逻辑采用无额外紧固件的卡扣定位加少量主螺丝固定的方式，壳体上下盖的定位依靠周边的错位止口，装配时不需要额外的定位治具就能保证上下盖的对齐精度，减少生产装配时的调校时间，后期维护时只需要拆卸底部的4颗固定螺丝就能打开壳体，完成内部模块的检修更换，不需要拆解前面板的操作组件，降低后期维护的复杂度。从安装边界来看，整机的主体厚度控制在40mm以内，宽度适配标准的车载设备安装位尺寸，安装后突出安装面板的距离不超过50mm，不会占用驾驶舱内过多的腿部空间，机身尾部预留的接线空间只需要80mm就能完成所有线缆的接驳，适配不同车型中控台后方深浅不一的安装空腔。
