乔思伯Z20机箱通风散热网墙结构设计

　　日常做小型ITX机箱结构适配的时候，很多装机用户会反馈原装侧板的通风量不足，尤其是搭载高功耗CPU、下压式风冷或者240冷排的紧凑机型，封闭侧板很容易形成内部热堆积，CPU满载时核心温度比开放环境高8到12摄氏度，长期高负载运行还会加速主板电容、供电模块的老化，这个网墙结构就是针对乔思伯Z20这款紧凑型机箱的侧板通风需求做的替换设计。从实际装机场景来看，这类网墙主要用在追求散热效率同时兼顾外观质感的桌面ITX主机上，既可以替代原装的钢化玻璃或者金属封闭侧板，提升机箱内外的空气交换效率，也能避免大尺寸开孔带来的电磁屏蔽失效、内部线材外露杂乱的问题，适配的使用场景覆盖日常办公主机、轻度游戏ITX主机、桌面紧凑型工作站等多种装机需求。

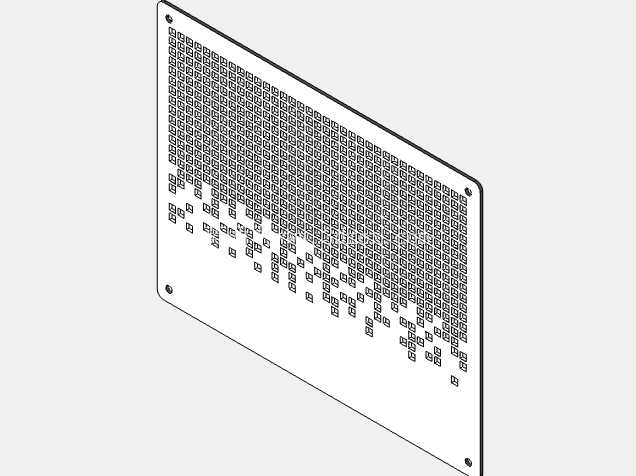

　　设计的时候首先要匹配原机箱侧板的安装边界，四个角的固定孔位完全对齐Z20机箱原有侧板的安装柱位置，不需要用户额外对机箱做打孔、打磨等二次加工，直接替换原有侧板就能完成安装，整体外形尺寸和原装侧板保持一致，不会出现突出机箱边框、干涉侧板安装卡扣的问题，边缘做了0.8毫米的折边处理，安装后和机箱框架的贴合缝隙控制在0.3毫米以内，既不会因为公差过大出现晃动异响，也不会因为尺寸过盈导致安装时刮蹭机箱表面的阳极氧化层。网孔区域的排布做了针对性的优化，靠近CPU安装位的上半区域采用高密度矩阵网孔，开孔率控制在65%左右，刚好对应下压式风冷或者冷排的出风方向，能让CPU区域的热空气快速排出机箱，不会在机箱内部形成紊流；下半区域的网孔做了渐变式的稀疏排布，对应电源、硬盘的安装位置，既保证足够的进风量，也能避免大尺寸开孔导致的防尘能力下降，用户可以自行在网墙内侧粘贴薄款防尘网，不会影响侧板的正常安装。

　　考虑到很多用户会用家用FDM3D打印机自行制作这个配件，结构设计的时候做了分割优化，所有结构的最小壁厚都控制在1.2毫米以上，没有悬空角度超过45度的结构，不需要添加额外支撑就能完成打印，如果用户的打印机成型尺寸不足，还可以沿着预设的分割线把网墙拆分成两个独立部件打印，之后用卡扣或者强力胶拼接即可，拼接后的结构强度完全满足侧板的使用需求，不会因为日常搬运、轻微磕碰出现断裂。网墙的边缘做了R1的圆角处理，安装和拆卸的时候不会划伤手部，也不会刮蹭机箱内部的线材，固定孔位周边做了局部加厚，厚度达到2毫米，多次拆装也不会出现孔位开裂、滑丝的问题。

　　实际装机测试的时候，替换这款网墙之后，同配置下CPU满载温度可以降低4到6摄氏度，显卡区域的温度也能有2到3摄氏度的改善，同时网孔的尺寸控制在3毫米以内，既不会阻挡气流，也能防止较大的杂物、昆虫进入机箱内部，兼顾了散热性能和防护能力。和市面上常见的亚克力打孔侧板相比，这个网墙结构的开孔排布更贴合机箱内部的硬件布局，不会出现开孔位置和硬件位置错位导致的通风效率下降问题，整体的结构刚性也更好，安装后不会出现亚克力板常见的受热变形、翘曲问题，长期使用的稳定性更强。针对不同用户的外观需求，这个结构也预留了足够的后期处理空间，用户打印完成之后可以做喷漆、喷砂、阳极氧化等表面处理，匹配不同的机箱配色方案，也可以在网墙的空白区域加装定制的LOGO灯板，不会和原有结构产生干涉。
