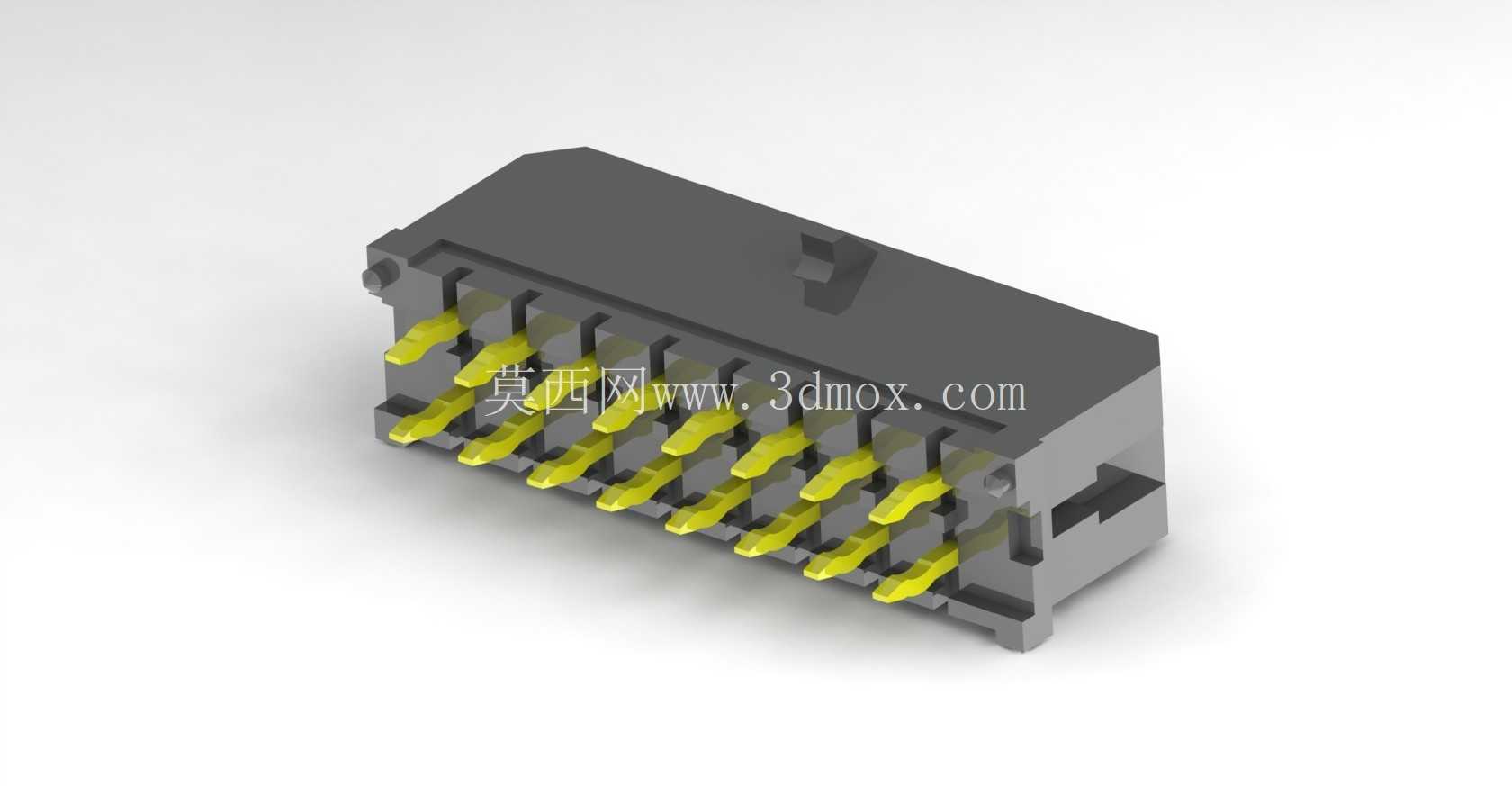

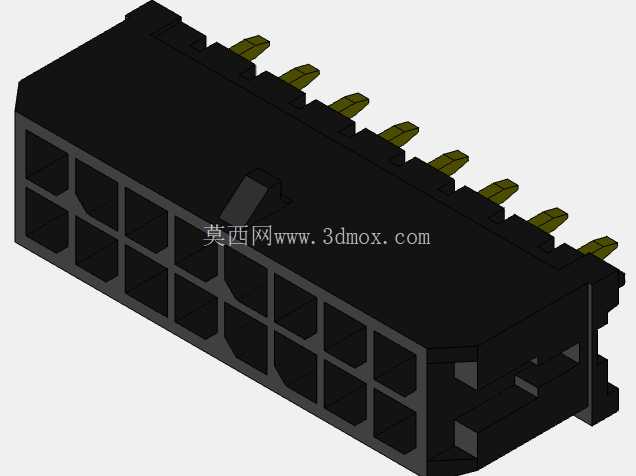

Micro-Fit3.0双排16路垂直PCB接插件

项目分类:通用五金配件 发布时间:2026-07-14 ID:1195608
  • Micro-Fit3.0双排16路垂直PCB接插件
  • Micro-Fit3.0双排16路垂直PCB接插件
  • Micro-Fit3.0双排16路垂直PCB接插件

在工业控制板卡、消费电子主板、小型电源模块的板间互联场景里,板对板、线对板的接插件选型一直是结构工程师需要反复核对边界的环节,尤其是需要兼顾载流能力、防呆设计、插拔寿命的低压信号与小功率供电混合传输场景,3.0mm间距的双排接插件是非常常用的选型方向。这款垂直安装的接插件,采用16电路双排布局,适配Micro-Fit 3.0的通用接口规范,焊脚端直接贴合PCB板面做垂直焊接,不会额外占用板边的侧向空间,对于板内堆叠高度有限、需要在PCB表层直接引出多路连接的设备布局十分友好。

从实际使用的功能特性来看,这款接插件自带PCB极化钉结构,也就是常说的防呆定位柱,在插件焊接到PCB之前,定位柱会先卡入PCB上预先开设的定位孔内,避免波峰焊或者回流焊过程中插件偏移,同时也能防止配套的公头端插反,烧坏板上线路。接触端采用带弹性的插针结构,每一路的接触电阻都控制在小功率传输的合理范围内,3.0mm的间距足够满足常规低压场景下的爬电距离要求,相邻针脚之间不会出现高压打火、信号串扰的问题,既可以走最高数安级别的低压供电线路,也可以传输低速IO信号,不用在同一块板上分别布置供电接插件和信号接插件,能有效压缩PCB的占用面积。

做结构设计的时候,首先要确认的就是安装边界尺寸:这款接插件是垂直直插结构,本体高度从PCB板面算起的凸起尺寸需要和板上其他元器件的高度做匹配,避免和上方的壳体、屏蔽罩或者其他堆叠板卡产生干涉;双排针的布局是对称排布,焊盘的尺寸需要匹配插针的粗细,定位孔的孔径要比极化钉的直径大0.1-0.2mm,兼顾定位精度和插件安装的便利性。接插件本体的塑胶部分采用耐高温的工程塑料材质,能够耐受常规回流焊的高温过程,不会出现焊接受热变形、针脚移位的问题;塑胶本体侧面带有锁扣结构的卡位,配套的线束端公头插入之后可以通过锁扣卡紧,设备在受到振动、冲击的工况下,比如工业现场的控制柜、车载小型电子模块、户外便携设备里,不会因为颠簸出现接插件松脱、接触不良的故障。

从选型适配的角度来说,这款接插件可以匹配同系列的所有平销型号公头,不用单独开模定制配套接头,供应链的通用性很强,在做BOM选型的时候不需要担心物料断供、替代件难寻的问题。建模的时候需要注意,插针的伸出长度、塑胶本体的卡槽位置、定位柱的高度和直径都要和原厂规格保持一致,不然做出来的PCB封装会出现插件装不上、焊盘对位不准的问题;接插件底部和PCB贴合的面要做平整处理,避免焊接的时候出现缝隙导致虚焊,插针的末端要做倒角处理,方便插件穿过PCB焊盘。在实际的设备组装环节,这种垂直接插件的插拔方向是垂直于PCB板面,操作空间要预留足够的手指插拔位置,不要在接插件正上方布置过高的元器件,不然会导致线束插头插不到位,影响连接可靠性。对于需要做三防涂覆的PCB板,接插件的插针接触区域要提前做遮蔽处理,避免三防漆进入接触区域导致接触电阻变大、导通不良的问题。
