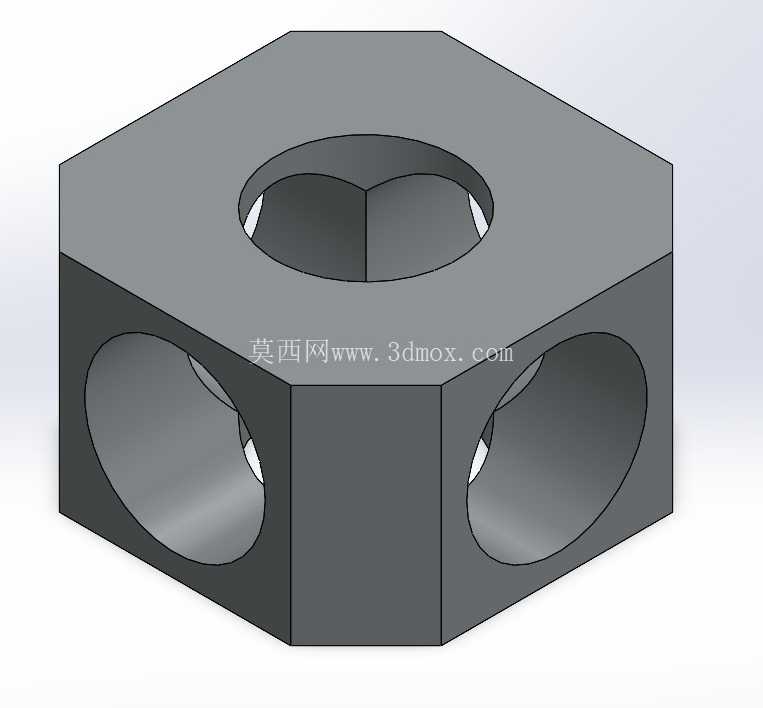

六面通孔正六面体连接结构件

　　这款六面开孔的正六面体结构件，在液压阀组集成、流体管路分流、工装夹具定位模块等场景中应用十分广泛，很多小型液压站的阀块基础单元、多管路汇流的中转模块都会采用这类对称结构设计，加工时可一次装夹完成多面孔系加工，有效降低装夹找正的时间成本。从结构设计逻辑来看，正六面体的外形基准统一，六个平面均可作为安装贴合面，相邻面的垂直度可通过铣削加工轻松控制在0.02mm以内，能满足多数工业装配的形位公差要求。顶面的大直径通孔与四个侧面的横向通孔在块体内部形成连通腔道，可根据实际流体通路需求，在内部加工不同深度的工艺孔实现流道的通断控制，不需要额外外接管路就能完成多通路的介质传输，大幅减少管路接头的使用数量，降低系统泄漏的风险点。

　　设计这类结构件时，首先要明确各通孔的通径匹配对应的管路流量，侧面四个通孔的轴线需保持在同一水平面且两两同轴，避免内部流道出现错位台阶造成介质流动阻力增大，顶面通孔的轴线需与六面体中心轴线重合，保证安装后整体受力均匀，不会出现偏载导致的密封面渗漏。外形尺寸的设定需要结合安装空间的边界条件，六面体的棱边长度要大于最大通孔直径的1.5倍，保证孔壁到外侧面的壁厚满足强度要求，在16MPa的常规液压工作压力下，壁厚不小于8mm即可避免受压变形，若应用在更高压力的工况中，可对应调整壁厚并做调质处理提升基体强度。

　　安装边界方面，六个平面的表面粗糙度需达到Ra1.6以上，保证与对接元件的贴合密封性，可根据安装需求在平面上加工定位销孔或者螺纹孔，不需要额外设计转接法兰就能直接和标准阀件、管路接头对接。这类结构件采用压铸工艺成型毛坯时，可预留0.3-0.5mm的加工余量，后续只需要对安装面和孔位做精加工即可，相比整块型材铣削的加工方式能减少40%以上的材料损耗，同时压铸毛坯的内部组织致密性更好，在承压工况下的抗疲劳性能更优。孔口位置需要做0.5×45°的倒角处理，一方面去除加工毛刺避免安装时割伤密封件，另一方面也能引导管路接头顺利旋入，提高装配效率。

　　在实际选型应用时，需要根据介质类型选择对应的基体材质，普通液压油工况可采用45号钢或者铝合金压铸，水基介质工况则需要做镀锌或者阳极氧化表面处理，避免长期使用出现锈蚀堵塞流道。结构的对称设计也让零件的安装方向没有严格限制，现场装配时可根据管路走向灵活选择安装面，不需要额外定制异形转接件，能有效缩短设备的装配调试周期。内部流道的相贯线位置需要做倒圆处理，减少介质流动时的紊流现象，降低系统运行的噪音和压力损失，对于有清洁度要求的应用场景，加工完成后需要对流道做高压冲洗去除内部切屑和杂质，避免杂质进入下游元件造成卡滞故障。
