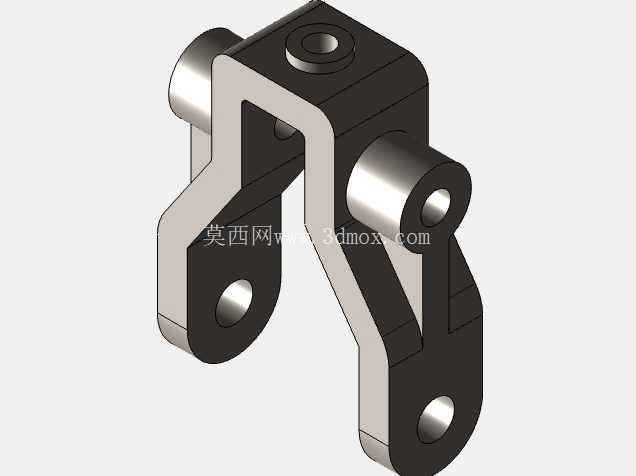

双销轴铰接式机械连接支架结构

这类双销轴铰接支架在工业传动、工装夹具、自动化输送线的连杆机构中应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，能够在预设角度范围内完成相对转动，同时传递既定的拉压载荷与扭矩，避免运动过程中出现构件卡滞、应力集中断裂的问题。从实际使用场景来看，这类零件常出现在自动化设备的连杆驱动单元、工装夹具的夹紧摆臂、物流输送线的挡停机构铰接位，部分小型工程机械的操作连杆组中也会采用同结构的铰接件，替代传统的分体式销轴+支架组合，减少装配环节的零件数量，提升机构整体的装配精度。

从功能特性上看，该支架采用双侧板一体式结构，两个安装销轴分别位于支架的两个伸出端，其中一个销轴用于与固定基座端铰接，另一个销轴用于与活动摆臂端连接，支架本体的U型开槽结构为活动摆臂预留了足够的摆动空间，避免摆臂转动过程中与支架本体发生运动干涉。支架上的销轴与本体采用过盈配合压装结构，销轴端面与支架侧板齐平，既保证了销轴连接的抗剪切强度，也不会在装配后出现销轴窜动脱出的问题；支架侧板上的光孔为销轴压装定位孔，孔位公差控制在H7级别，能够保证销轴压装后的同轴度，减少铰接转动时的摩擦阻力。

设计过程中，首先需要根据机构的实际载荷大小计算销轴的直径与支架侧板的厚度，确保在最大冲击载荷下销轴的剪切应力、支架侧板的拉压应力都处于材料许用应力范围内，通常这类支架采用中碳钢材质，表面做发黑处理提升防锈能力，销轴部分可根据耐磨需求选择表面淬火处理，提升铰接转动部位的耐磨寿命。结构设计时需要重点核算两个销轴的中心距尺寸，这个尺寸直接决定了连杆机构的运动行程与摆角范围，中心距偏差过大会导致机构运动到位后出现过位或者行程不足的问题；同时需要预留足够的开槽宽度，开槽宽度需要比配套摆臂的厚度大0.2-0.5mm，既保证摆臂能够顺利嵌入槽内转动，也不会因为间隙过大导致运动过程中出现横向窜动。

安装边界方面，支架固定端的销轴长度需要匹配基座安装耳的宽度，销轴伸出基座耳板的部位可配套卡簧或者开口销做轴向定位，避免支架整体从基座上脱出；活动端的销轴需要穿过摆臂的安装孔，同样需要做轴向限位，安装时需要保证两个销轴的轴线平行度误差不超过0.1mm/100mm，否则会导致摆臂转动时出现卡滞，加速铰接部位的磨损。支架本体的外形轮廓需要做倒圆角处理，尤其是U型开槽的内侧拐角处，需要设置足够的圆角半径，避免热处理或者受力时出现应力集中导致开裂，所有锐边都需要做倒角去毛刺处理，避免装配过程中划伤操作人员或者损坏配套密封件。

在实际选型替换时，需要重点核对两个销轴的直径、中心距、支架侧板厚度以及开槽宽度这几个核心尺寸，确保替换件的安装尺寸与原零件完全匹配，同时要确认零件的材质与热处理工艺满足载荷要求，避免因为零件强度不足导致使用过程中出现断裂，引发设备故障。这类一体式铰接支架相比传统的分体式焊接支架，整体刚性更好，装配精度更高，不需要在装配后再进行二次加工修正孔位，能够有效缩短设备的装配调试周期，在中小载荷的铰接传动场景中具备很高的实用性。
