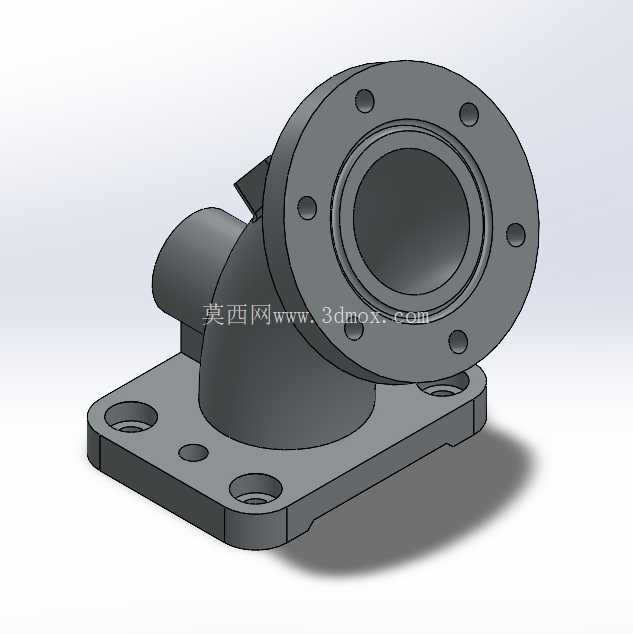

直角转向带安装底座法兰连接结构

　　从结构功能来看，这款部件同时承担三个核心作用：首先是完成管路内流体的90度流向改变，相比直角式硬弯结构，内腔做了圆弧过渡处理，能大幅降低流体转向时的局部阻力损失，减少管路系统的压损，尤其适用于对压降敏感的润滑管路、冷却循环管路以及低压气体输送管路；其次是提供可拆卸的管路连接接口，上端的圆形法兰采用周向均布的螺栓孔设计，匹配对应通径的标准法兰密封尺寸，连接时搭配密封垫片即可实现可靠密封，后期管路维护拆卸时无需切割管路，仅需拆卸法兰螺栓即可完成对应段管路的拆解；第三是集成的安装底座直接替代了传统管路布置中需要额外加装的管支架，底座上预留的多个安装孔可以直接通过螺栓固定在设备基体、车架或者安装平台上，大幅提升弯管位置的连接刚性，避免管路运行过程中因为流体脉动、设备振动引发的焊缝疲劳开裂问题。在工业流体输送管路、车载动力管路系统的布局中，经常会遇到管路需要90度转向同时需要刚性固定的场景，常规的标准弯头搭配平焊法兰的组合，往往需要额外焊接安装支架，不仅增加现场装配的焊接工作量，还容易因为焊接变形导致法兰密封面形位公差超差，引发管路泄漏隐患，这款带一体式安装底座的弯头法兰结构，正是针对这类工程痛点做的集成化设计。

　　设计过程中，首先确定的是通径参数，上端法兰的密封面尺寸、螺栓孔分布圆直径都匹配常用的同通径法兰连接标准，保证和现有管路配件的互换性，不需要额外定制转接件；弯头部分的转弯半径经过优化，既不会因为转弯半径过小导致流体阻力陡增，也不会因为半径过大造成整体结构占用空间过多，适配设备内部紧凑的安装空间。底部的安装底座采用矩形板式结构，四个角位置预留的安装孔做了沉头处理，螺栓锁紧后头部不会突出底座平面，保证安装面贴合紧密；底座和弯头本体的衔接位置做了大圆角过渡加强，避免应力集中，因为在管路运行过程中，这个位置是承受管路弯矩、振动载荷的核心区域，如果采用直角衔接，长期受交变载荷很容易出现根部断裂的问题，圆角过渡可以有效分散应力，提升部件的疲劳寿命。

　　从安装边界来看，这款弯头法兰的整体占用空间在三个维度上都做了紧凑化处理，上端法兰的外圆尺寸决定了管路连接端的操作空间，安装时需要预留足够的扳手空间来锁紧法兰周向的所有螺栓，避免出现螺栓无法拧紧的情况；底部安装底座的孔位间距是固定的，前期设计安装基体的时候可以直接匹配这个孔位尺寸预留安装螺纹孔，不需要现场配钻；侧向的管路接口和上端法兰接口呈90度垂直布局，接口的同轴度、法兰密封面和安装底座的平行度都在建模过程中做了严格的形位公差约束，保证安装后管路不会出现强制对中的情况，减少密封面的附加应力。

　　实际选型应用的时候，需要注意匹配管路的公称通径和工作压力等级，这款结构的法兰厚度、底座厚度都经过强度校核，能够承受对应压力等级下的管路轴向力、内压产生的载荷以及常规的设备振动载荷，不需要额外做加强处理；相比分体式的弯头加法兰加支架的组合结构，这款集成式的部件减少了三个零件之间的焊接工序，也避免了焊接过程中产生的焊渣残留、焊缝腐蚀等隐患，整体的装配效率提升40%以上，尤其适合批量应用在工程机械的液压管路、工业设备的冷却循环管路、车间压缩空气管路的转角固定位置。建模过程中，所有的安装孔、螺栓孔都采用参数化设计，如果需要适配不同的法兰标准或者安装孔位，只需要修改对应参数即可快速衍生出不同规格的变体，不需要重新绘制整体结构；内腔的流道曲面做了连续性处理，没有突兀的台阶或者棱角，流体通过时不会产生明显的湍流，也不容易在转角位置积存介质杂质，降低了管路堵塞的风险，对于输送带有少量颗粒杂质的流体工况也有较好的适应性。
