带台阶环形衬套压铸模具镶件结构

该环形台阶结构件属于压铸模具配套的核心成型镶件，主要应用在铝合金、锌合金压铸件的内腔成型工位，直接决定压铸件内孔的尺寸精度与表面成型质量，在汽车零部件压铸、通用五金压铸件生产的模具工装中应用十分广泛。从实际使用场景来看，这类镶件通常安装在压铸模具的动模或者定模的模芯安装位，合模后构成压铸件的内孔成型腔，承受高温金属液的持续冲刷与开合模的反复机械冲击，因此结构设计上需要兼顾耐高温、耐磨损、易更换的特性。

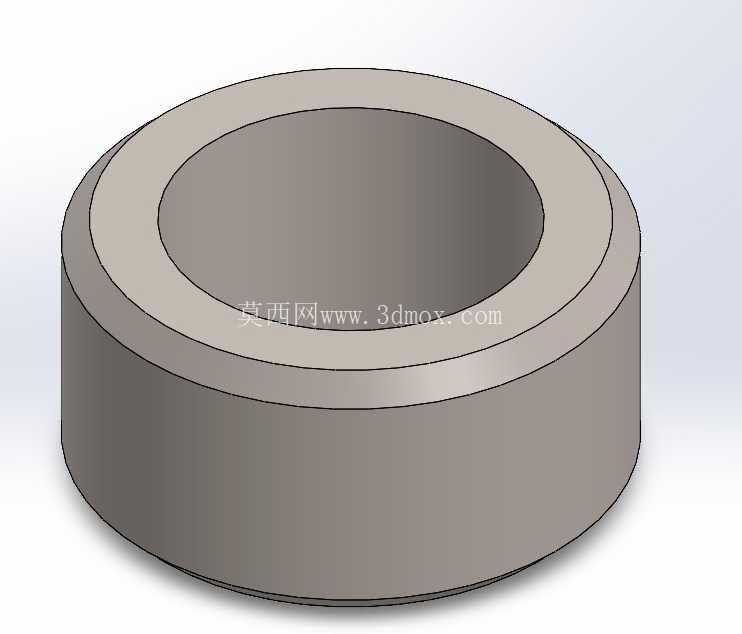

从结构设计思路来看，该零件采用同轴双台阶环形结构，外侧大直径端面作为安装定位面，装配时直接贴合模芯的安装沉孔端面，保证镶件装配后与模架的同轴度公差控制在0.02mm以内，避免压铸件出现内孔偏心、壁厚不均的缺陷；内侧通孔为成型工作面，孔口位置做了微小的倒角过渡，既可以避免合模时与对应型芯发生磕碰损伤，也能在金属液填充时减少紊流产生，降低压铸件内孔出现气孔、夹渣的概率。外侧的台阶高度根据模芯安装沉孔的深度匹配设计，装配后镶件端面与模芯表面齐平，不会出现凸起或者凹陷导致压铸件表面产生分型痕迹。

从安装边界与尺寸适配角度，该镶件的外圆直径与模芯安装孔采用H7/m6的过渡配合，既保证装配后镶件不会在金属液冲击下发生移位，也方便在镶件出现磨损、拉伤时快速拆卸更换，减少模具停机维护的时间。内孔的尺寸公差按照压铸件的内孔精度要求预留0.8%~1.2%的合金收缩率，不同压铸合金材质的收缩率取值略有差异，铝合金压铸通常取1%的收缩系数，锌合金则适当降低收缩率取值，保证冷却后的压铸件内孔尺寸落在公差带范围内。镶件的轴向总高度需要匹配模具的分模面位置，台阶端面的压紧量控制在0.03~0.05mm，既保证合模后镶件被完全压紧，不会在压铸过程中发生窜动，也不会因为压紧量过大导致模芯出现局部应力集中产生开裂。

在功能特性上，该结构的镶件相比一体式模芯，在易磨损的内孔位置单独采用镶件结构，能够在镶件磨损后单独更换，不需要整体报废模芯，大幅降低模具的维护成本；同时环形的结构设计也方便在镶件内部布置冷却水道，通过循环冷却水带走高温金属液传递的热量，控制镶件的工作温度在合理区间，减少热疲劳裂纹的产生，延长镶件的使用寿命。在实际生产中，这类镶件通常采用H13热作模具钢加工，成型面经过淬火处理后硬度达到HRC48~52，再经过抛光处理达到Ra0.8的表面粗糙度，保证压铸件内孔的表面质量，减少后续机加工的余量。设计过程中需要注意台阶位置的圆角过渡，避免锐角位置产生应力集中，在反复的冷热交替循环下出现开裂失效，同时内孔的脱模斜度控制在0.5°~1°，保证压铸件成型后能够顺利脱模，不会粘在镶件上导致工件变形或者损坏。
