四通道隔离型USB集线器外壳结构设计

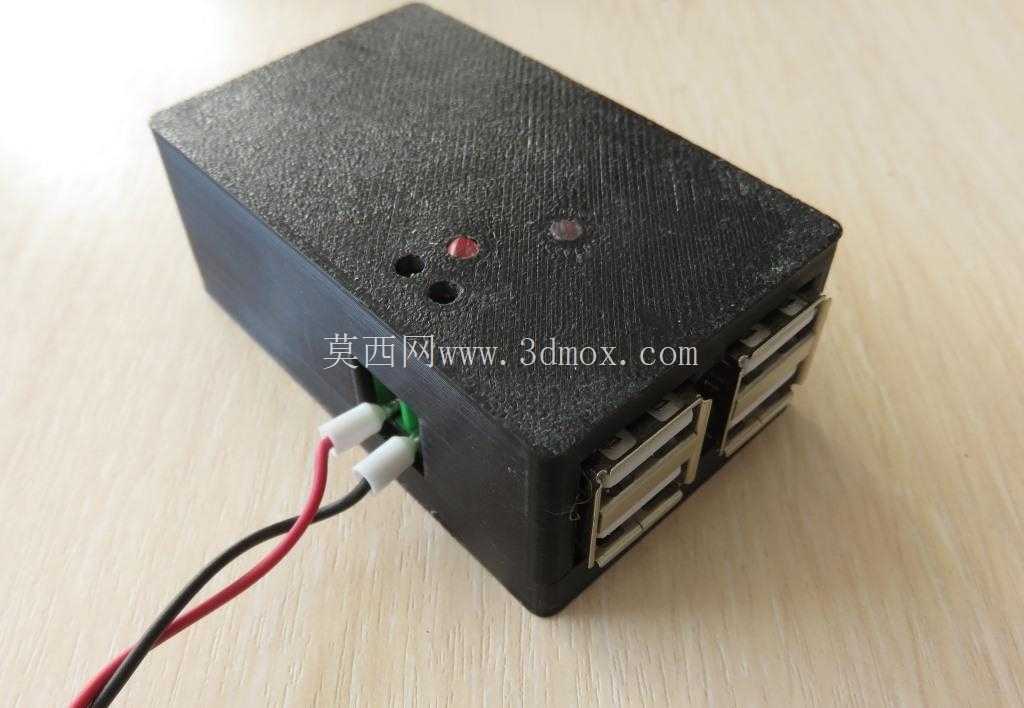

　　在工业现场数据采集、实验室测试台架搭建、多外设调试工位这类存在电磁干扰风险的场景中，普通USB集线器常出现通讯丢包、端口串扰甚至外设损坏的问题，带电气隔离设计的USB集线器是这类场景的刚需配件，而外壳作为内部隔离电路、接口组件的承载防护结构，其设计合理性直接影响设备的现场适配性与长期使用可靠性。这款四通道隔离USB集线器外壳，采用长方体一体化盒体结构，整体造型方正无突出冗余结构，可直接平放于桌面、安装于弱电箱侧方或嵌入设备操作面板的预留槽位，安装边界适配常规工业弱电安装的空间预留标准，无需额外定制转接支架即可完成固定。壳体表面做了细微的磨砂纹理处理，既可以避免日常使用中指纹、油污残留影响外观，也能在轻微磕碰时减少划痕显露，同时提升手持挪动时的摩擦力，避免光滑壳体滑落造成内部电路损伤。壳体的接口布局充分考虑现场接线的操作便利性，供电输入接口设置在壳体短边侧方，配套红黑供电引线直接从侧方引出，接线时不会与侧边的USB输出接口产生线缆干涉，四个USB-A输出接口分两列排布在壳体另一侧的长边端面，每个接口的预留间隙足够容纳常规尺寸的USB公头，即便是带金属屏蔽壳的加粗工业USB线缆，插接时也不会出现相邻接口互相遮挡的问题。

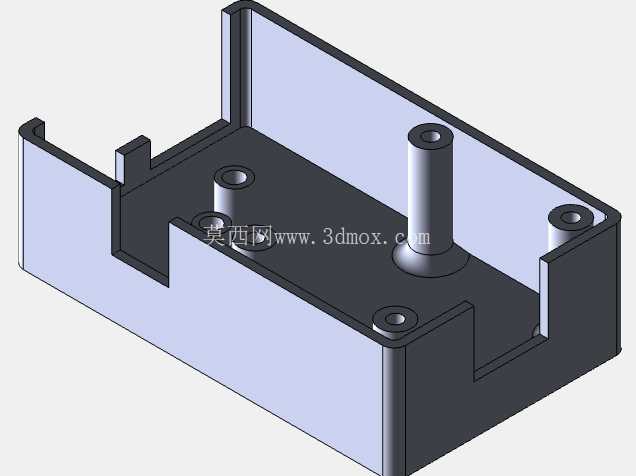

　　壳体顶面预留了两个状态指示灯的透光孔位，分别对应电源供电状态与数据传输状态，同时设置了两个功能按键的安装孔位，可直接匹配内部电路板的复位、模式切换按键位置，无需额外在壳体上二次开孔加工。从结构设计逻辑来看，这款外壳采用上下扣合的装配方式，扣合缝沿着壳体侧棱分布，既可以保证装配后整体的结构强度，也能避免缝隙处积灰进入内部电路，壳体内部预留了隔离模块的安装凸台与电路板固定柱，可直接将带隔离芯片、DC-DC隔离电源的电路板通过螺丝固定在壳体内，无需额外添加支撑结构，装配时只需将电路板对准固定柱锁紧，再扣合上下盖即可完成整机组装，装配工序简单，适合小批量生产组装。

　　在实际使用场景中，这类隔离型USB集线器常被用于连接工业传感器、调试编程器、数据采集卡等对通讯稳定性要求较高的外设，外壳的结构强度足以应对工业现场的轻微震动、日常挪动的碰撞，方正的造型也方便在密集布线的机柜中整理排布，不会因为异形结构占用额外的安装空间。壳体的壁厚设计兼顾了防护性能与整体重量，不会因为壁厚过薄导致受压变形，也不会因为壁厚过大造成整体笨重，日常搬运、工位调整时单手即可拿取挪动。侧方的供电引线出口做了圆角过渡处理，避免引线反复弯折时被壳体锐边割破绝缘层，提升引线的使用寿命，同时出口处的间隙刚好可以包裹引线的防护护套，减少引线根部的应力集中。顶面的指示灯孔位做了沉台设计，可嵌入透光导光柱，既可以让状态指示灯的光线均匀透出，也能避免灰尘从孔位进入壳体内部，同时导光柱的存在也能在一定程度上分散顶面受到的冲击力，保护下方的指示灯元件。在设备选型适配时，这款外壳的内部空间可兼容主流的四通道USB隔离电路方案，无论是采用ADUM系列隔离芯片的分立方案，还是集成式隔离USB模块，都能在壳体内找到合适的安装位置，壳体的内部高度预留了足够的散热空间，即便隔离模块在满负载工作时产生一定热量，也能通过壳体的塑料材质自然散热，无需额外添加散热开孔，避免开孔带来的防尘防水性能下降问题。

　　对于结构设计从业者而言，这类电子配件外壳的设计核心不在于复杂的曲面造型，而在于对实际使用场景的细节适配，比如接口位置的排布是否符合接线习惯、固定结构是否能匹配常规电路板的安装孔位、壳体的外形尺寸是否能适配多数安装场景的空间限制，这些细节往往决定了产品在实际使用中的体验。这款外壳的设计没有做多余的装饰性结构，所有的结构特征都服务于功能需求，比如边角做了小圆弧过渡，避免锐边划伤操作人员，同时也能减少磕碰时的应力集中，避免壳体边角开裂；壳体表面的纹理选择也兼顾了实用性与加工便利性，磨砂纹理可直接通过模具蚀纹实现，无需后续表面处理工序，降低生产加工的成本。在安装适配性方面，壳体底面平整，可直接通过双面胶固定在光滑的设备表面，也可通过底面预留的螺丝孔位用螺丝固定在安装板上，适配不同场景的安装需求，无论是临时搭建的测试工位，还是长期固定的工业机柜安装，都能找到合适的固定方式。
