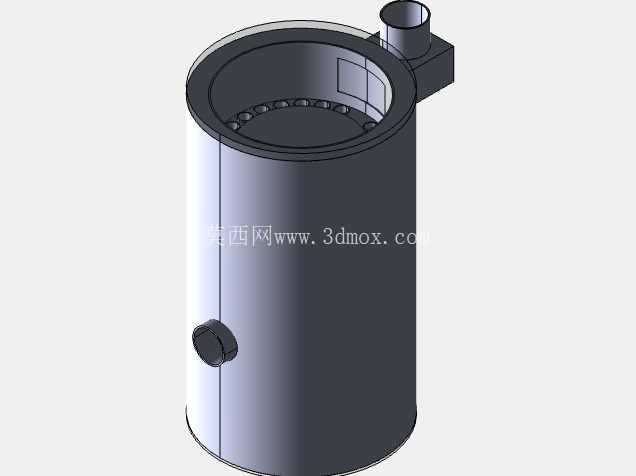

压铸用侧出液带视窗圆筒储液腔体结构

在有色金属压铸生产的工位布局中，这类圆筒形储液腔体是连接保温炉与压铸机压射室的关键过渡部件，日常承担着熔融金属液暂存、稳流、杂质初步沉降的作用，直接影响压射过程中金属液的充型稳定性，避免因液流紊流卷入气体造成铸件气孔、冷隔等缺陷。从结构设计逻辑来看，主体采用直圆筒构型，首先是基于圆柱形腔体的等压受力特性，在持续接触高温金属液的工况下，筒壁各方向受力均匀，不存在矩形腔体的应力集中棱角，能有效降低长期热循环下的结构变形风险，筒壁厚度经过热应力校核，既保证足够的结构强度承受金属液静压力，也控制了整体重量，减少安装工位的承重负载。

腔体顶部采用敞口加定位止口的设计，日常生产中可配合密封盖板实现封闭，止口结构能保证盖板安装的同轴度，避免盖板偏移漏液，同时敞口结构也方便定期清理腔体内壁残留的金属凝渣，不需要拆解整体管路就能完成维护作业，大幅缩短工位停机清理的时间。腔体侧壁上部设置的侧向伸出接口，采用带方形安装座的短圆管结构，方形安装座上预留了螺栓固定位，可直接与金属液输送管路的法兰面对接，接口位置设置在腔体上部，是为了让进入腔体的金属液从上部沿筒壁平缓流下，避免直接冲击腔体底部造成液面飞溅卷气，同时接口的通径与压射冲头的进给速率匹配，保证金属液补充速度能跟上压射节拍，不会出现供液不足导致的压射欠铸问题。

筒身下部设置的侧向圆形凸台结构，内部可安装液位检测元件或者温度传感器，凸台的安装面经过精加工，保证传感器安装后的密封性能，避免高温金属液渗漏，位置选择在筒身下部，是为了准确检测腔体内的最低工作液位，当液位低于设定值时及时触发供液信号，防止压射过程中进空。腔体内部靠近顶部的位置设置了一圈带均匀通孔的挡渣板，金属液进入腔体后，大颗粒的氧化渣会被挡渣板拦截，不会随液流进入压射室，通孔的孔径经过匹配设计，既能保证金属液顺利通过，又能阻挡尺寸超标的渣粒进入后续工序，挡渣板采用可拆卸式安装，可根据生产的合金材质更换不同孔径的挡件，适配不同压铸产品的质量要求。

从安装边界来看，腔体底部设置了环形安装法兰，法兰上的螺栓孔按照等圆周分布，可直接固定在压铸机的进料工位基座上，安装时需要保证腔体的垂直度偏差不超过0.2mm，避免内部液流出现偏流，整体高度尺寸适配常规280吨-500吨压铸机的进料口高度，不需要额外加高或者裁切管路就能完成对接，侧向出液接口的中心高度与压射室进液口中心高度保持一致，减少管路弯折造成的液流阻力。在实际生产应用中，这类腔体可适配铝合金、锌合金等多种低熔点有色金属的压铸工序，相比传统的方形储液槽，圆筒形结构的热损失更小，筒壁外周可缠绕加热带进行温度补偿，保证腔体内金属液的温度波动控制在工艺要求范围内，减少因温降造成的金属液流动性下降问题。结构设计时还充分考虑了热膨胀余量，各连接部位的螺栓孔都预留了足够的间隙，避免高温下部件膨胀造成的装配应力，腔体的内壁做了抛光处理，降低金属液挂壁的概率，减少凝渣残留，日常生产中只需要按照班次检查内壁残留情况，就能保证设备连续稳定运行。
