双腔式压铸成型模具型腔结构件

　　这套型腔结构件针对中小型锌合金压铸件的批量生产场景设计，日常应用在立式冷室压铸机的模架装配环节，直接承担金属液充型后的轮廓定型作用，是整套压铸模具里直接决定成品外观尺寸精度的核心部件。从实际生产的装配逻辑来看，该结构件的安装边界完全适配行业通用的200吨级压铸机模座安装孔位，基座四周预留的6个沉头安装孔，孔位公差控制在±0.02mm范围内，装配时可以直接通过内六角螺栓与模架的动模垫板完成刚性固定，不需要额外加工调整垫片，能大幅缩短模具上机的调试周期。

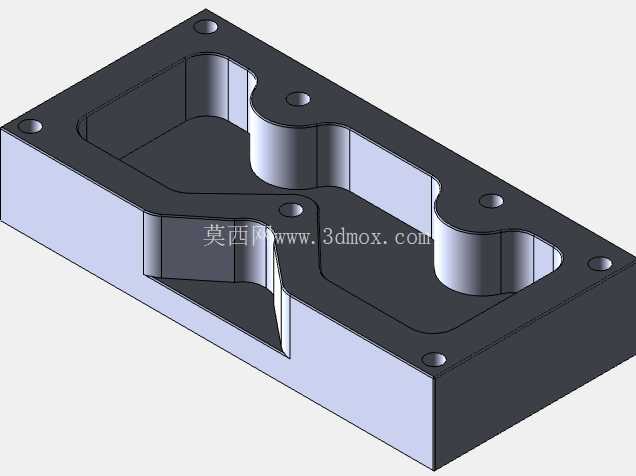

　　结构本身采用双腔连通式的型腔布局，两个成型腔之间通过弧形过渡的分隔筋完成隔断，分隔筋的壁厚经过充型模拟验证，既能避免金属液充型时出现窜腔问题，也能保证开模顶出时两个腔的成型件受力均匀，不会因为局部应力集中导致铸件变形。型腔的内壁拔模斜度统一设置为1.5°，所有转角位置都做了R2的圆角过渡处理，一方面是减少金属液充型时的流动阻力，避免冷隔、浇不足这类压铸常见缺陷，另一方面也能降低开模时的脱模阻力，减少铸件表面拉伤的概率。基座的底面平面度要求控制在0.01mm以内，和模架垫板贴合时不需要额外研配就能保证合模时的锁模力均匀分布，不会出现飞边溢料的问题。

　　从设计思路上看，这套结构没有采用复杂的抽芯机构，所有成型轮廓都在开模方向上完成脱模，适合生产结构相对简单、没有侧向凹凸结构的平板类压铸件，比如小型设备的连接盖板、五金装饰件这类产品，生产过程中模具的故障率更低，日常维护只需要定期检查型腔表面的磨损情况，不需要频繁调整抽芯滑块的间隙，对生产现场的模具维保人员技术要求更低。型腔的深度尺寸经过精准核算，充型时的金属液容量刚好匹配压铸机的料壶给料量，不会出现余料过多或者充型不足的问题，流道的入口位置设置在型腔的一端，金属液进入型腔后能沿着弧形的内壁平稳填充到整个腔体，减少卷气问题，降低铸件内部气孔的产生概率。

　　基座的边缘位置做了45°的倒角处理，装配时能快速导入模架的定位槽，不会因为边角磕碰影响装配精度，所有安装孔的沉头深度都统一控制，螺栓锁紧后不会突出基座表面，避免合模时出现干涉问题。在实际生产场景里，这类结构件的使用寿命通常在5到8万模次，型腔表面经过氮化处理后表面硬度能达到HRC55以上，可以抵御高温金属液的冲刷磨损，长时间生产也能保证铸件的尺寸稳定性，不需要频繁停机抛光修复型腔表面。和常规的单型腔模具结构相比，双腔布局的生产效率能提升近一倍，而模具的整体外形尺寸并没有增加太多，不会超出对应吨位压铸机的容模尺寸范围，对于中小批量的压铸件生产来说，能有效摊薄单件的模具分摊成本。结构上的分隔筋同时也起到了加强筋的作用，能提升整个型腔结构件的刚性，在反复的合模锁模压力冲击下，不会出现型腔变形的问题，保证长期生产的尺寸一致性。
