手持POS收银支付终端结构设计

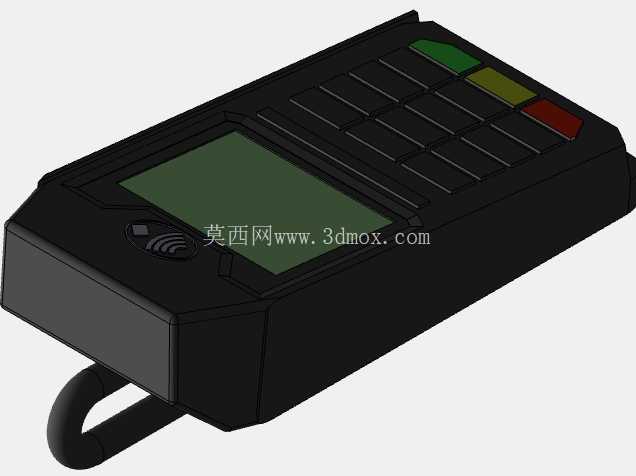

　　日常线下零售、便民缴费、餐饮门店、移动上门收费等场景里，手持POS终端是完成非现金交易的核心机具，这款手持POS终端的结构设计，完全围绕一线高频使用场景的实际需求展开，没有多余的装饰性结构，所有造型细节都服务于握持手感、操作效率与设备耐用性。从整机布局来看，设备采用上宽下窄的楔形机身，下半部分做了贴合手掌弧度的收腰处理，单手握持时虎口位置刚好贴合机身侧面的过渡曲面，长时间举持操作也不会产生明显的硌手感，机身底部预留的挂绳孔结构，可以搭配腕带使用，避免外勤收费、移动作业时设备滑落摔损。

　　操作区域的布局完全贴合单手拇指的操作范围，屏幕设置在机身上半部分的居中位置，采用下沉式安装结构，屏幕周边的壳体高出屏幕表面0.8mm左右，即使设备正面朝下放置在台面，也不会直接刮擦屏幕表面，屏幕下方设置的非接感应区标识，对应壳体内部的非接读卡模块安装位，用户只需将卡片靠近该区域即可完成闪付操作，不需要额外寻找读卡位置。按键区域采用矩阵式排布，每个按键的凸起高度控制在1.2mm，按键间距预留4mm以上，即使戴薄款工作手套操作也不会出现误触，右上角的三个功能按键采用绿、黄、红三色区分，分别对应确认、撤销、取消功能，操作人员不用低头看按键标识也能靠颜色快速识别功能，提升收银操作的效率。机身侧面没有设置突出的按键，避免放在口袋或者工具包中被挤压误触发，所有接口都设置在机身底部，搭配防水胶塞结构，能够应对日常使用中泼溅的饮品、清扫时的水渍，降低设备因液体侵入出现故障的概率。从结构设计的角度来看，整机壳体采用上下扣合的装配方式，扣合位置设置在机身侧面的棱线处，既可以隐藏装配缝隙提升外观整体性，也能在设备跌落时让棱线位置先接触受力面，分散冲击能量，保护内部的电路板、屏幕与电池组件。

　　内部的安装腔体做了分区设计，屏幕模块、主板模块、电池模块、读卡模块分别对应独立的安装柱位，每个模块的安装位置都预留了0.3mm的装配公差，方便生产组装时的对位，同时不同模块之间设置了加强筋分隔，既可以提升壳体的整体结构强度，也能避免模块之间相互干扰。设备的外形尺寸控制在长度165mm、宽度78mm、厚度32mm的范围内，这个尺寸刚好可以放入常规的工作服口袋，也能适配市面上通用的POS终端保护套、车载支架等周边配件，不需要额外开模定制配套配件。考虑到户外使用的场景，屏幕选用半反半透材质的显示屏，即使在阳光直射的户外环境下，屏幕显示的交易金额、操作提示内容也能清晰辨识，不需要额外调高屏幕亮度增加功耗。

　　按键下方的硅胶垫采用一体化设计，不仅可以提升按键的按压手感，也能起到防尘防水的作用，避免日常使用中的灰尘、碎屑从按键缝隙进入设备内部。整机的边角全部做了R3以上的圆角处理，没有尖锐的棱角，一方面提升握持的舒适度，另一方面也能在设备跌落时减少应力集中，降低壳体开裂的风险。在安装边界的设计上，内部电池仓的尺寸适配常规的2000mAh容量锂电池，预留的电池触点位置做了镀金处理，减少长期使用后的接触氧化问题，SIM卡、SAM卡的卡槽设置在电池仓内部，需要取下电池才能插拔卡片，避免日常使用中卡片意外脱落影响交易功能。非接读卡模块的天线位置预留了足够的净空区，壳体对应位置没有设置金属结构件，保证读卡信号的稳定性，不会出现读卡失败、感应距离过短的问题。扬声器出声孔设置在机身正面的感应区下方，出声孔采用向内凹陷的格栅设计，既可以保证声音传出的清晰度，也能避免灰尘、液体直接进入扬声器腔体。
