工业以太网控制接线盒结构设计

项目分类:通讯工具类 发布时间:2026-07-14 ID:1195642
  • 工业以太网控制接线盒结构设计

在工业现场总线搭建、产线设备组网的实际场景中,这类集成式以太网控制接线盒是连接现场传感单元、执行机构与上层中控系统的核心节点,区别于民用网络设备,它的结构设计完全围绕工业现场的复杂工况展开。从实际使用场景来看,这类设备常被安装在设备侧电控箱旁、生产线桁架内侧或者车间工位的接线立柱上,需要兼顾接线操作便利性、运行状态可视性以及壳体的防护性能,压铸成型的金属壳体是这类设备的主流选择,一方面金属壳体可以提供足够的结构强度,抵御车间内的轻微磕碰、设备运行带来的持续振动,另一方面金属材质的屏蔽性能可以隔绝车间内变频器、伺服电机运行产生的电磁干扰,避免网络传输出现丢包、延迟的问题,保障工业控制指令的稳定传输。

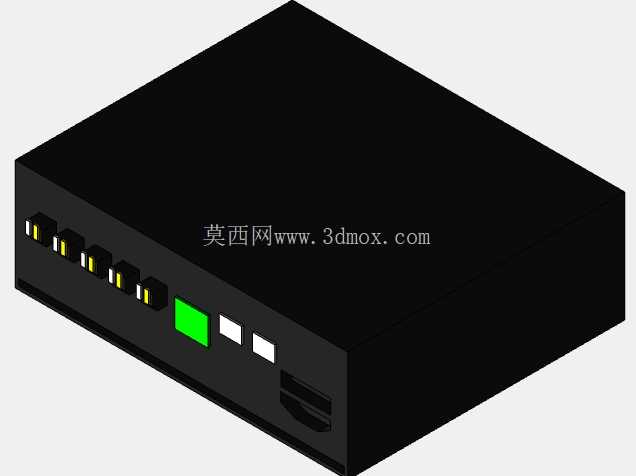

从功能布局来看,正面排布的多组RJ45端口是核心的网络接入通道,每个端口旁设置的状态指示灯可以直观反馈链路连接状态、数据传输速率,运维人员在现场巡检时不需要连接上位机,就能快速判断对应端口的通讯是否正常,绿色的电源状态指示灯单独设置在端口组旁,和链路指示灯做了明确的视觉区分,避免状态识别混淆。两个方形的功能按键预留了复位、配对等操作的安装位,不需要额外开孔就能完成本地操作,侧面预留的扩展槽位可以适配存储卡、专用通讯模块的安装,满足不同现场的功能扩展需求,不需要重新开模就能适配多场景的使用要求。

设计过程中首先要确认的是安装边界尺寸,这类桌面或壁挂安装的控制盒,整体高度控制在标准DIN导轨安装位的兼容范围内,壳体的边角做了小角度的倒角处理,既避免锐边在安装接线时划伤操作人员,也能减少压铸过程中边角位置的应力集中,降低壳体成型后出现形变、开裂的概率。端口的排布间距严格遵循工业接插件的安装规范,相邻端口之间预留足够的操作空间,即使是带屏蔽层的加厚水晶头,也能顺利插拔,不会出现相邻端口互相干涉的问题。内部的PCB安装柱和壳体一体压铸成型,不需要额外加装固定铜柱,减少装配工序的同时,也能保证电路板和壳体之间的接地连续性,提升整体的电磁屏蔽效果。

壳体的上下盖结合面设计了内嵌的密封槽,可以安装橡胶密封条,达到工业现场常用的IP30以上防护等级,阻挡车间内的粉尘、金属碎屑进入壳体内部,避免电路出现短路故障。壁挂安装的固定孔位做了沉台设计,安装螺丝可以完全沉入壳体内部,不会突出外表面影响设备摆放或者相邻设备的安装。接线盒的底部预留了线缆引入的格兰头安装位,现场布线时可以根据进线方向选择合适的开孔位置,适配不同方向的走线需求,减少线缆弯折半径,提升布线的规整度。

在结构细节处理上,指示灯位置的壳体做了局部减薄的透光设计,不需要额外加装导光柱,就能让内部LED的光线清晰透出,减少零件数量的同时也降低了装配复杂度。功能按键的位置预留了0.3mm的按键行程间隙,避免壳体热胀冷缩导致按键卡滞,同时按键周围的凸台可以防止误触,避免现场运维过程中不小心按到复位键导致设备重启、网络中断。壳体表面做了哑光喷塑处理,不容易残留指纹和车间内的油污,日常清洁维护更加方便,同时哑光表面不会在车间照明下产生反光,影响运维人员观察指示灯状态。

从实际选型适配的角度来看,这类控制接线盒的结构尺寸可以兼容4口、8口等不同端口数量的PCB方案,只需要调整前面板的端口开孔位置,就能快速衍生出不同端口规格的产品,大幅降低系列化产品的开模成本。内部的散热筋条和壳体一体成型,紧贴发热芯片的安装位置,可以将芯片工作产生的热量快速传导到整个金属壳体上,通过壳体表面自然散热,不需要额外加装散热风扇,既减少了故障点,也能避免风扇运转带入粉尘,提升设备在工业环境下的长期运行可靠性。
