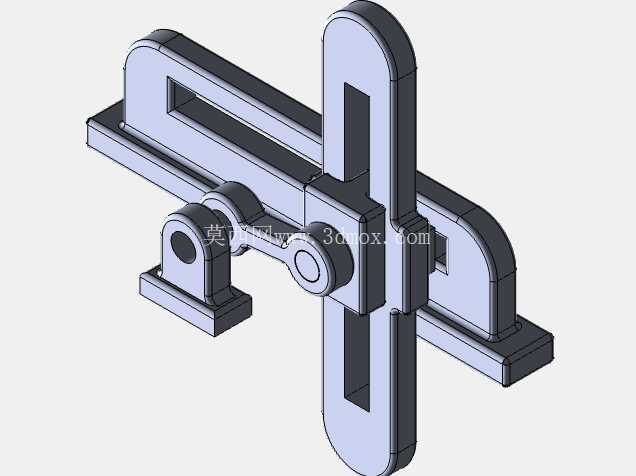

这套曲柄滑块结构是机械传动领域应用极广的运动转换单元,日常在冲压设备、送料机构、往复泵、内燃机配气系统里都能见到同原理的结构落地,核心作用是把曲柄的连续回转运动转化为滑块的直线往复运动,反过来也能将滑块的直线推拉动作转化为曲柄的定轴转动,适配多种动力输入输出的场景需求。从结构组成来看,整套机构包含固定支撑座、带滑槽的导向基座、十字形曲柄盘、连接销轴、滑动块几个核心部分,支撑座通过底部的安装平面预留螺栓孔位,可直接固定在设备的安装基板上,导向基座的滑槽采用等截面矩形设计,加工时严格控制两侧导向面的平行度公差,保证滑块在槽内滑动时无卡滞、无偏磨,滑动行程由曲柄的偏心距直接决定,设计时可根据实际需要的往复行程调整曲柄销的回转半径,不需要改动整体的安装边界就能适配不同的行程需求。
设计过程中首先要确定的是机构的压力角参数,这直接决定了传动过程中的效率和磨损速度,当曲柄处于与滑块运动方向垂直的位置时压力角达到最大值,这个位置的受力情况最差,设计时要将最大压力角控制在许用值以内,对于低速重载的应用场景,最大压力角一般不超过50度,高速轻载场景可适当放宽但也不宜超过60度,避免出现传动自锁或者驱动力矩陡增的问题。连接曲柄和滑块的销轴是整套结构的易损受力件,设计时要做表面淬火处理提升耐磨性能,销轴与曲柄、滑块的配合间隙要控制在合理范围,间隙过小会导致装配困难、转动卡滞,间隙过大则会在往复换向时产生明显的冲击噪音,加速配合面的磨损。导向滑槽的长度要覆盖滑块的全行程,两端预留足够的安全余量,避免滑块运动到行程端点时脱出滑槽,同时在行程端点位置可以根据需求加装缓冲垫,降低换向时的刚性冲击。安装边界方面,整套机构的横向安装尺寸由导向基座的总长度决定,纵向尺寸由曲柄的最大回转直径决定,安装时要保证曲柄的回转中心与滑槽的对称中心线重合,偏心误差过大会导致滑块滑动时出现侧向力,加剧导向面的单侧磨损,严重时甚至会出现运动卡滞。支撑座的安装孔位采用对称布局,两个安装孔的中心连线与滑槽方向平行,保证安装后机构的受力方向与安装基面平行,避免产生附加的倾覆力矩。
在实际应用场景中,这类曲柄滑块机构常作为小型冲压设备的执行端,电机带动曲柄连续回转,滑块带动冲头做上下往复运动完成冲压动作;也可以用在自动化生产线的送料机构上,通过调整曲柄转速来控制送料的频率,配合其他工位的动作节拍完成物料的步进输送;在小型往复泵的结构中,滑块带动活塞做往复运动,配合进出口单向阀完成流体的抽吸和排出,相比其他往复运动机构,曲柄滑块的结构简单可靠,加工制造成本低,维护方便,只需要定期给销轴和导向面加注润滑脂就能长期稳定运行。设计建模过程中,要重点验证运动干涉情况,当曲柄回转到不同角度位置时,检查曲柄与导向基座、支撑座之间是否存在碰撞,尤其是在曲柄回转半径较大的设计方案中,要预留足够的回转空间,避免运动过程中出现结构干涉。滑块与滑槽的配合采用间隙配合,导向面的表面粗糙度要控制在Ra1.6以下,降低滑动时的摩擦阻力,曲柄盘的结构做了减重开槽处理,在保证结构强度的前提下降低回转部分的重量,减少高速回转时的不平衡离心力,降低机构运行时的振动。
对于需要调整行程的应用场景,可以将曲柄上的销轴安装孔设计成长条可调式结构,通过调整销轴在曲柄上的安装位置来改变偏心距,从而实现滑块行程的无级调整,不需要更换零件就能适配不同的工况需求,这类可调行程的结构在通用型加工设备上应用十分广泛。整套结构的零件全部采用常规机械加工工艺即可完成生产,没有复杂的异形曲面或者特殊加工要求,曲柄盘、滑块、导向基座都可以采用板材铣削加工成型,支撑座可以采用铸件或者型材焊接后加工安装面,适合小批量定制生产也适合大规模量产,零件的互换性好,易损件更换方便,不需要复杂的专用工装就能完成装配调试。
