刚性凸缘联轴器装配结构三维设计

在常规工业传动系统的轴系连接环节，凸缘联轴器是应用范围极广的刚性传动连接件，这类部件主要服务于两轴对中精度较高、工作载荷平稳无剧烈冲击的传动场景，常见于中小型输送机驱动端、普通机床主轴传动组、离心泵动力输入端、风机传动连接位等对传动刚性要求较高的工位，区别于具备补偿量的弹性联轴器，这类刚性连接结构不会在传动过程中产生缓冲形变，能够保证扭矩传递的同步性，不会出现传动滞后的问题。

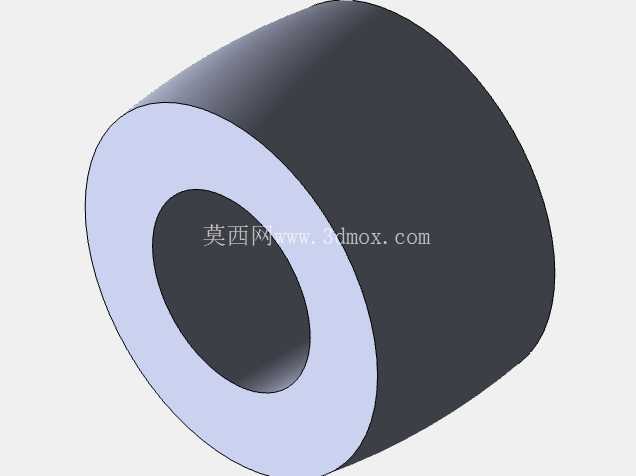

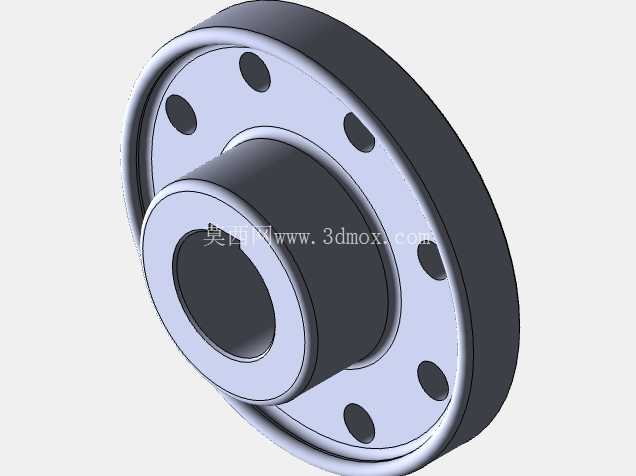

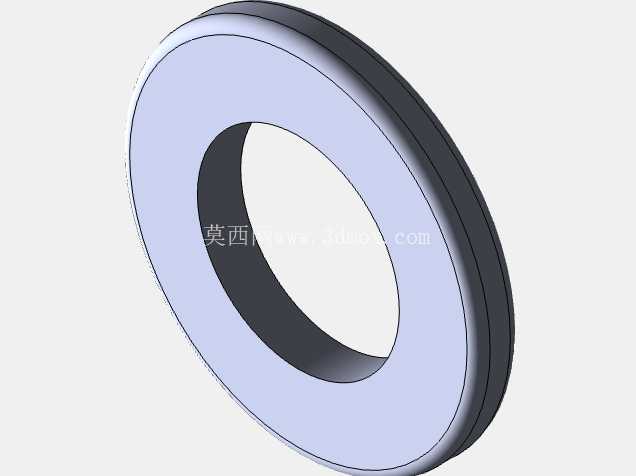

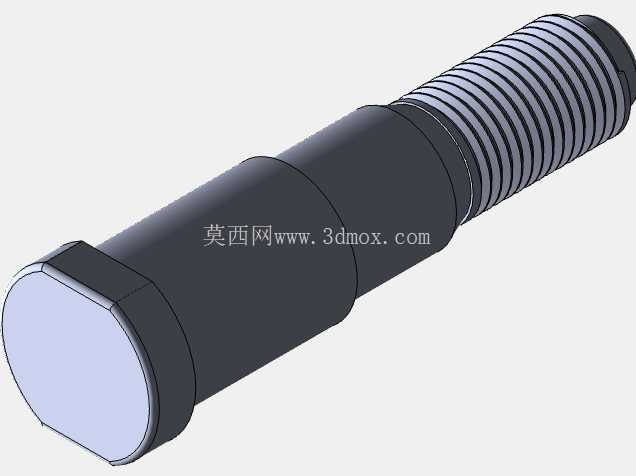

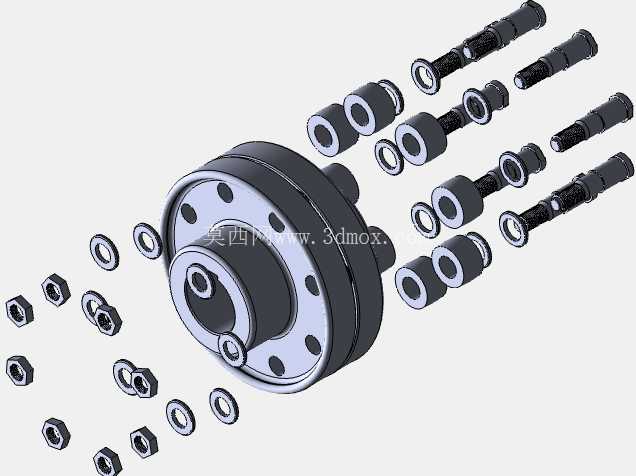

从实际功能逻辑来看，这套凸缘联轴器的核心作用是将驱动轴输出的扭矩无损耗传递至从动轴端，整套结构依靠两个带凸缘的半联轴器、配套的高强度连接螺栓、防松螺母以及定位止口完成装配，两个半联轴器分别通过键连接与两端轴段固定，依靠端面上的止口结构完成径向定位，保证两轴的同轴度偏差控制在允许范围内，避免运转过程中出现偏磨、振动超差的问题。连接螺栓穿过两个半联轴器对应的法兰通孔后，通过预紧螺母施加规定的锁紧力矩，依靠法兰结合面的摩擦力以及螺栓的抗剪能力传递工作扭矩，针对不同载荷等级的工况，螺栓的数量、直径以及法兰盘的厚度都会做对应调整，保证在额定扭矩下不会出现螺栓剪切断裂、法兰形变的失效问题。

在结构设计的思路上，首先要匹配对应轴径的轴孔尺寸，轴孔的公差配合通常选用过渡配合，保证装配后轴与半联轴器之间不会出现相对转动，键槽的尺寸要对应轴上的平键规格，键槽的对称度公差需要严格控制，避免装配后出现键侧受力不均的问题。法兰盘上的止口设计是保证两轴对中精度的核心结构，止口的配合公差选用小间隙配合，既能够保证装配时的顺利对位，又不会造成过大的同轴度偏差，法兰盘上的螺栓孔位置度公差需要严格管控，保证两个半联轴器对接时所有螺栓都能顺利穿入，不会出现强行敲入螺栓造成的装配应力。螺栓的排布通常采用圆周均布的方式，保证每个螺栓承受的载荷均匀，避免个别螺栓过载断裂，同时法兰盘的外缘会做倒角处理，去除加工毛刺，避免运转过程中剐蹭周边的防护结构。

从安装边界的尺寸逻辑来看，这类联轴器的外径尺寸通常根据传递扭矩的大小做匹配，小扭矩工况下法兰外径可控制在100mm以内，适配10-30mm直径的轴段，大扭矩工况下法兰外径可超过300mm，适配50mm以上的大直径轴段。安装时需要预留足够的轴向操作空间，保证螺栓能够顺利穿入并完成螺母的锁紧作业，通常法兰外侧需要预留至少两倍螺栓长度的操作空间，方便使用扭矩扳手完成预紧操作。轴向安装尺寸上，两个半联轴器对接后，法兰结合面需要完全贴合，不允许存在局部间隙，避免运转过程中出现偏载。需要注意的是，这类刚性联轴器不具备径向、轴向以及角向的补偿能力，因此安装时对两轴的对中精度要求较高，如果两轴存在较大的同轴度偏差，运转过程中会在轴、轴承以及联轴器本身产生附加载荷，造成部件的过早磨损甚至断裂失效，因此装配时需要通过百分表打表检测法兰盘的径向以及端面跳动，将偏差控制在允许范围内。

在实际选型应用中，需要根据传动系统的额定扭矩、最高转速、轴径尺寸匹配对应规格的凸缘联轴器，同时要核算螺栓的抗剪强度以及法兰盘的结构强度，保证在瞬时过载的情况下不会出现结构失效。相较于其他类型的联轴器，凸缘联轴器的结构简单，制造成本低，维护方便，只要安装对中精度达标，其工作寿命极长，不需要频繁的维护更换，因此在很多对传动刚性要求高、工况平稳的工业场景中，这类联轴器始终是轴系连接的首选结构。
