车辆散热器安装支架带轮组件结构

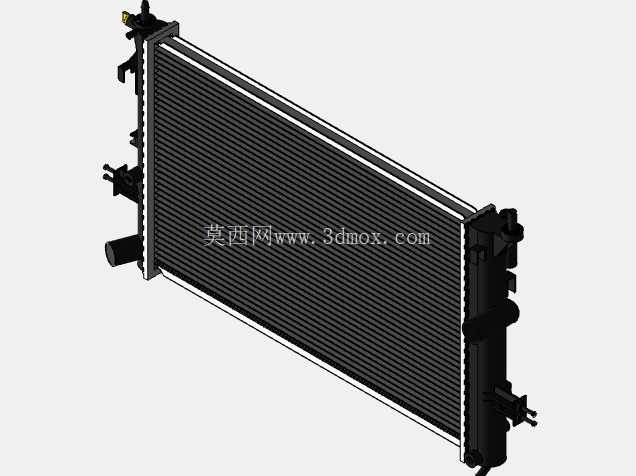

该组件属于车辆散热系统的配套安装与张紧结构，主要应用于乘用车辆、轻型商用车辆的前置散热舱布局中，承担散热器模块的固定支撑、传动皮带张紧的双重功能，是保障散热系统稳定运行的关键结构件。从实际装车场景来看，该部件布置在发动机舱前端散热器侧方安装位，周边需要避让冷却水管路、空调管路、引擎盖锁止机构以及前纵梁的安装焊点，设计阶段需要严格控制安装边界，避免与周边运动部件、管路产生干涉。

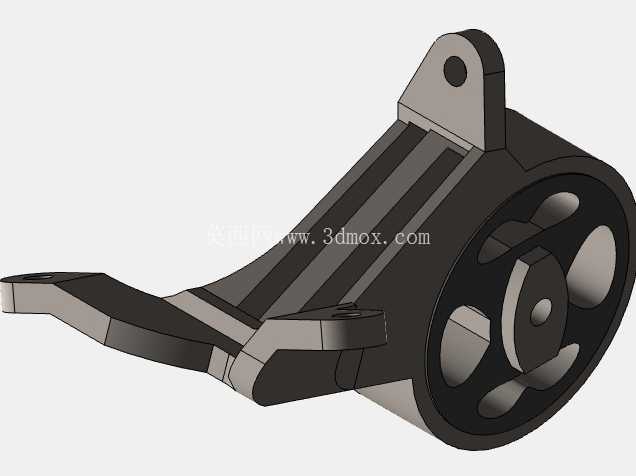

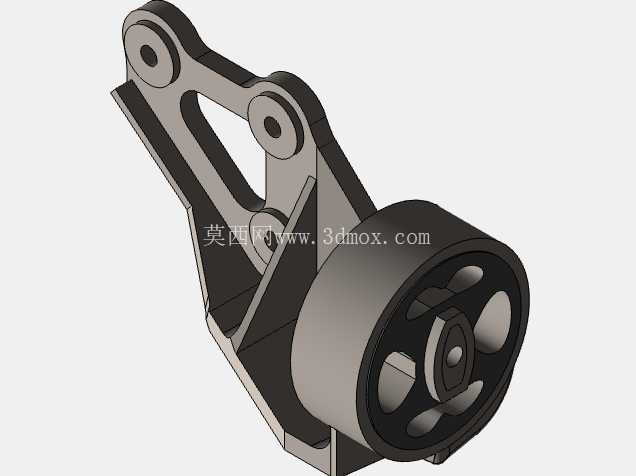

结构设计上，支架主体采用冲压折弯成型的钣金结构，通过三处铰接安装孔实现与车身纵梁、散热器框架的连接，三个安装点的孔位公差控制在±0.1mm范围内，保证装配后支架的位置精度，避免长期运行出现松动移位。支架上集成的带轮为悬臂式张紧结构，轮体采用镂空辐条设计，在保证轮体结构强度的前提下降低整体转动惯量，减少皮带传动过程中的能量损耗，轮体内嵌自润滑轴承，无需额外加注润滑脂即可满足全生命周期的转动需求，适配多楔带的传动接触面做了粗糙度处理，摩擦系数稳定，可避免皮带运行过程中出现打滑、异响问题。

设计思路上，该结构优先考虑了装配便利性与维护便捷性，支架的折弯角度经过多轮装车验证，三个安装点的操作空间预留充足，装配时可先将支架预固定在两个下安装点，再调整上安装点的对位，无需额外的工装辅助即可完成单人装配。带轮与支架的连接采用可拆卸式销轴结构，后期维护更换皮带时，只需拔出销轴即可释放张紧行程，无需整体拆卸支架，大幅降低售后维护的工时成本。外形尺寸方面，支架整体最大外轮廓长度为187mm，宽度为72mm，带轮外径为68mm，安装后突出散热器安装面的高度为45mm，完全适配主流A级、B级车型的前舱布局空间，安装孔位的中心距分别为62mm、94mm，可兼容同平台多款车型的安装需求，减少同平台零部件的开发数量，降低整车零部件管理成本。

从功能特性来看，该结构的张紧行程预留了8mm的调整余量，可抵消皮带长期运行产生的蠕变伸长量，保证皮带传动的张紧力始终维持在合理区间，既避免张紧力过大导致的皮带、轴承过早磨损，也防止张紧力不足带来的传动打滑、散热风扇转速不足引发的散热效率下降问题。支架的钣金厚度选用2.5mm的高强度冷轧钢板，表面做电泳防锈处理，可耐受发动机舱内-40℃到120℃的温度交变环境，同时抵御路面积水、融雪盐的腐蚀，结构强度可承受1200N的径向载荷，满足车辆在颠簸路面行驶时的抗冲击要求，不会出现支架变形、断裂的失效问题。轮体的材质选用增强尼龙加玻纤材质，相比金属带轮重量降低42%，同时具备更好的自阻尼特性，可吸收皮带传动过程中的振动，降低传动系统的运行噪音，NVH表现优于同规格金属带轮结构。

在实际选型匹配过程中，该组件可适配功率在80kW到130kW区间的动力总成，对应的散热器散热功率区间为28kW到45kW，匹配的皮带楔数为6楔，可同时驱动散热风扇、水泵两个附件轮系，轮系的包角经过校核维持在120°以上，传动效率可达97%以上。设计阶段通过有限元分析对支架的模态进行了校核，支架一阶固有频率为342Hz，避开了发动机怠速、常用转速区间的激励频率，不会出现共振问题，保证车辆全转速区间内部件的运行稳定性。
