西门子6英寸SIMATIC工业触控操作面板

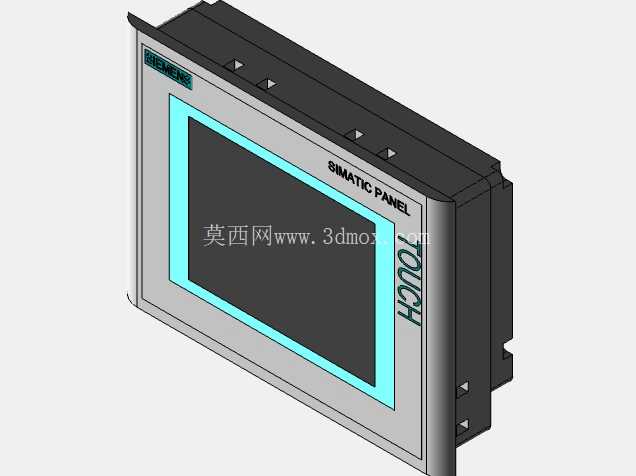

　　在离散制造产线的设备操控工位、过程控制的操作节点，这类6英寸触控式人机界面是衔接操作人员与底层控制单元的核心交互载体，日常承担着设备状态可视化、工艺参数下发、故障报警提示、生产数据调取的核心作用，操作人员无需深入接触PLC底层程序，仅通过触控交互就能完成单工位设备的启停控制、参数微调、异常复位等常规操作，大幅降低一线操作的技术门槛。从结构设计维度看，这款触控面板采用前框嵌入式安装的主流结构形式，前面板做了窄边收边处理，触控区域外围设置了醒目的青蓝色装饰边框，既可以在车间复杂光线环境下快速定位触控有效区域，也能和周边柜体的金属质感形成视觉区分，避免操作人员误触面板外的柜体结构。面板正面上方印刷有清晰的SIMATIC PANEL标识，侧边竖向标注TOUCH字样，即便在多台同类型设备并排安装的工位，操作人员也能快速识别触控操作面，不会和周边的仪表、按钮面板混淆。背部的安装结构预留了标准的卡扣安装位，适配工业现场常见的控制柜开孔尺寸，安装时无需额外定制复杂的转接支架，仅通过配套的卡扣就能将面板牢牢固定在柜体开孔处，前面板的密封结构可以满足常规工业现场的防尘防溅要求，适配车间多尘、存在少量切削液飞溅的使用场景。

　　从功能适配角度，这款256色显示的触控面板可以清晰展示设备的运行状态指示灯、工艺参数数值、简易的工艺流程画面，色彩区分度足够支撑不同状态的视觉识别，比如正常运行状态用绿色标识、预警状态用黄色标识、故障状态用红色标识，操作人员在距离面板1-2米的常规操作距离就能快速识别设备当前状态，无需凑近查看细小文字。触控区域采用电阻式触控原理，适配工业现场操作人员佩戴劳保手套操作的场景，不会因为手套的绝缘属性导致触控失灵，相比电容触控方案更适配车间复杂的使用环境。

　　建模过程中重点还原了面板的安装边界尺寸，前框的外轮廓尺寸、背部嵌入柜体部分的深度、侧边安装卡扣的位置与突出高度都做了1:1的比例还原，结构设计人员在做控制柜开孔布局时，可以直接调用该模型核对开孔尺寸、安装间隙，提前规避面板安装时和柜内其他元器件、走线槽出现干涉的问题。面板背部的接口区域预留了标准的通讯接口安装位，建模时还原了接口区域的凹陷结构，方便设计人员核对通讯插头插入后的空间余量，避免出现插头插装后和柜内横梁、其他模块碰撞的问题。前框的边角做了小弧度的圆角处理，既可以避免安装时边角划伤操作人员，也能减少应力集中，提升面板外壳的抗冲击性能，适配车间现场可能出现的轻微磕碰场景。

　　面板顶部的固定卡扣做了等距排布，安装时可以均匀施加锁紧力，保证前面板和柜体表面贴合紧密，避免灰尘、液体从安装缝隙进入柜体内。在做产线三维布局时，这款模型可以直接嵌入操作台、控制柜的对应安装位，还原现场的真实操作视角，提前验证操作人员的操作视野是否被遮挡、触控操作的可达性是否符合人机工程要求，比如站立操作时面板的安装高度是否在肘部舒适操作区间、坐姿操作时屏幕的倾斜角度是否存在反光问题，都可以通过三维模型提前模拟验证，减少现场安装后的调整工作量。
