17英寸戴尔桌面液晶显示器结构设计

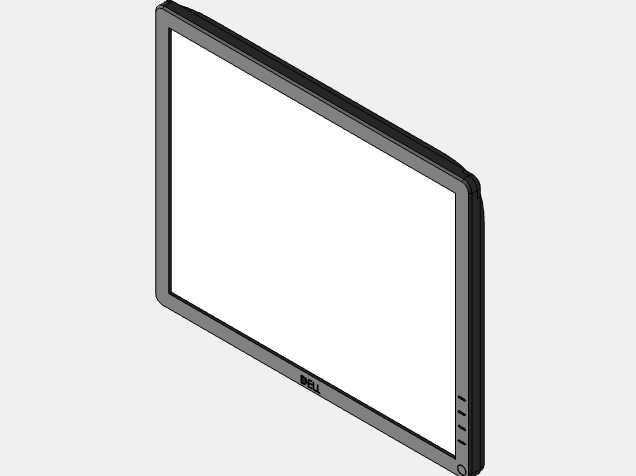

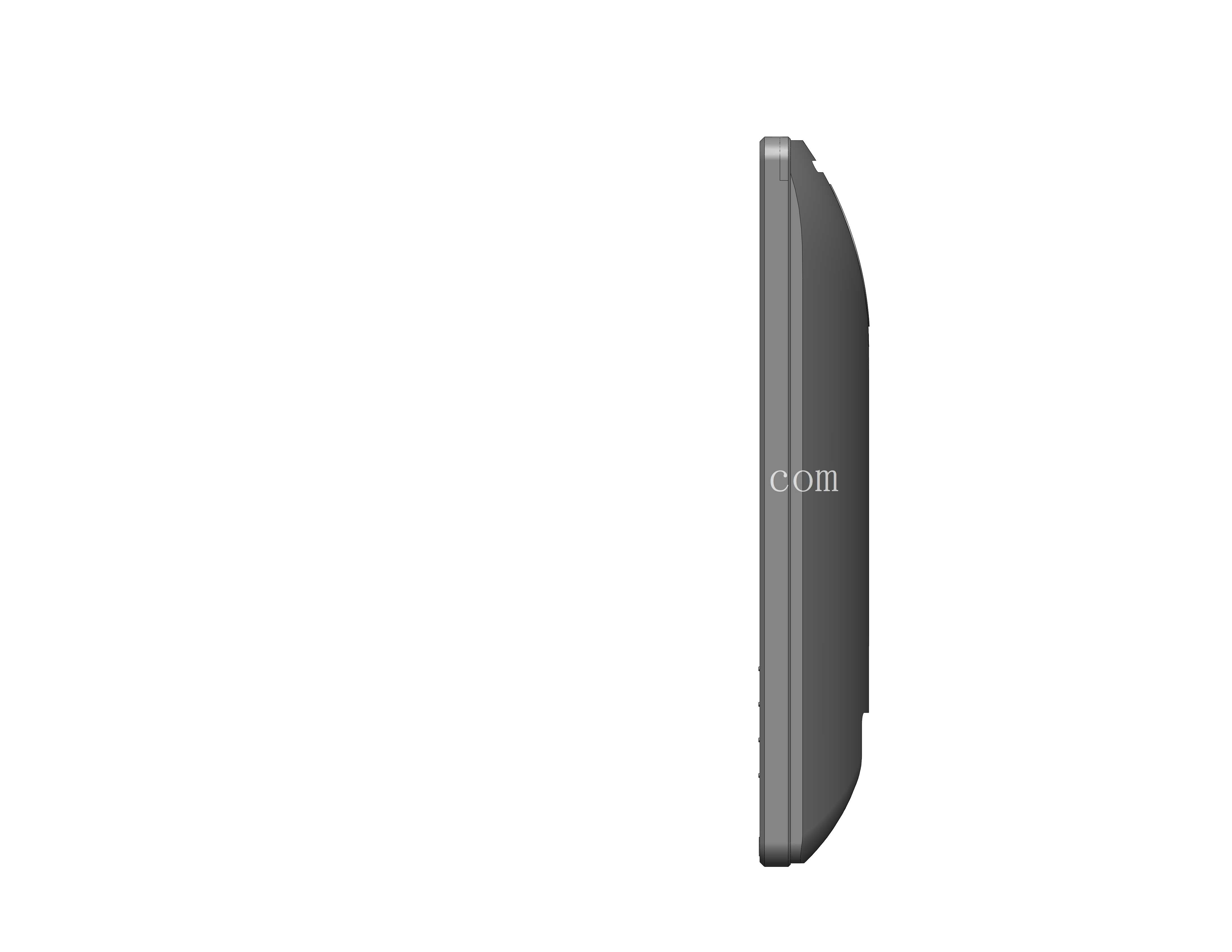

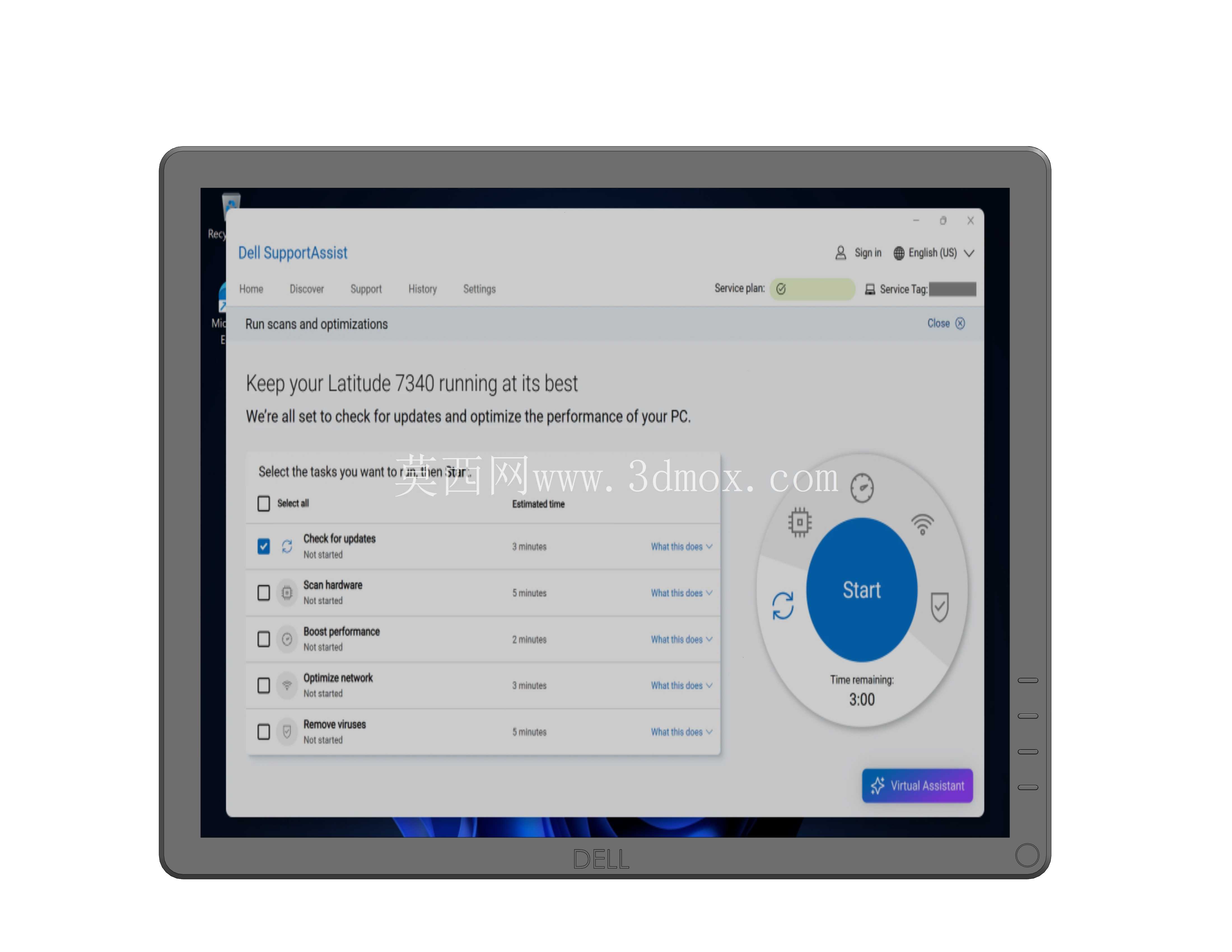

　　在日常办公、工业工位人机交互、商用展示等场景中，桌面显示器是信息输出的核心终端，17英寸规格的显示器凭借适中的屏幕占比、成熟的供应链配套，长期在固定工位场景中保有稳定的应用占比，既不会因屏幕尺寸过小导致多窗口排布局促，也不会因尺寸过大占用过多桌面操作空间，适配普通办公桌、工业控制台、嵌入式操作工位等多种安装环境。本次呈现的显示器结构设计，围绕桌面立式摆放的常规使用需求展开，整机采用窄边框前壳搭配一体化后壳的结构形式，屏幕显示区域居中布置，前壳边缘做微小的圆角过渡，避免直角边缘在安装、搬运过程中产生磕碰划伤，同时也能弱化塑料壳体的生硬感。底部的DELL标识区域做下沉式凹槽设计，既作为品牌标识的安装位，也能在壳体注塑成型时减少局部缩痕，提升外观面的成型质量。后壳的曲面过渡从屏幕背部向底部安装座方向平缓收窄，背部预留的散热格栅区域沿内部电源板、驱动板的发热位置对应布置，格栅的开孔方向做斜向挡边设计，既保证空气对流带走内部元器件工作产生的热量，又能避免外部液体、灰尘直接溅落到内部电路板上，提升设备在复杂办公环境下的运行可靠性。

　　接口区域布置在后壳下部靠近安装座的位置，常规配置包含电源输入接口、VGA视频信号接口，部分批次可扩展DVI接口，接口的排布间距预留了足够的插头插拔操作空间，不会出现相邻接口插头干涉的问题，同时接口周边做局部凸台加强，避免频繁插拔导致接口座与壳体连接松动。底部支撑结构采用方形平底底座搭配可小角度俯仰调节的支架连接结构，支架与后壳的连接部位采用隐藏式转轴设计，转轴的阻尼力矩经过匹配，既可以让用户根据坐姿调整屏幕俯仰角度，又能保证调整后屏幕不会自行下垂，底座的平底接触面粘贴防滑橡胶垫，增大与桌面的摩擦力，避免日常触碰导致屏幕移位，同时橡胶垫也能缓冲桌面振动对屏幕内部元器件的影响。

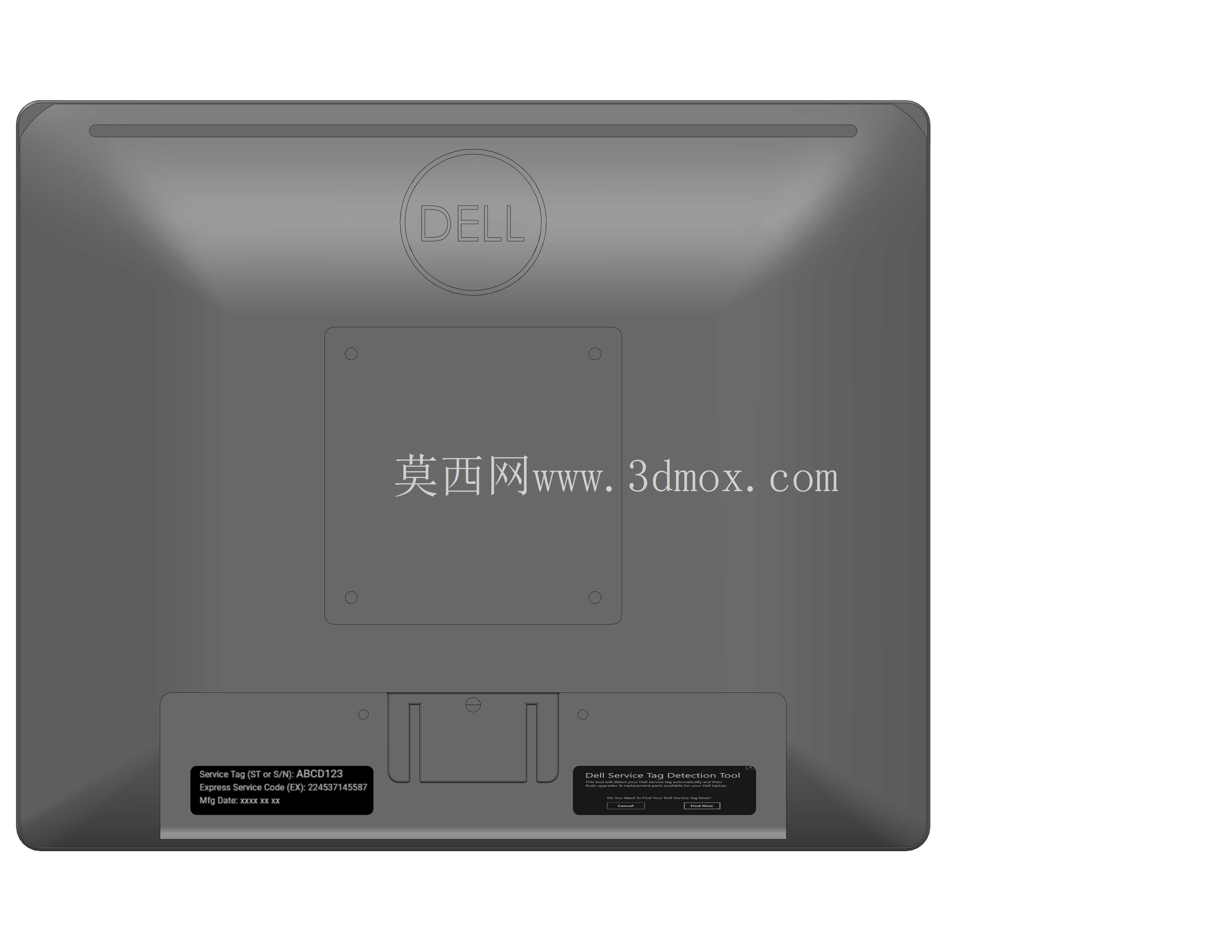

　　从设计思路上看，这款显示器的结构优先考虑量产装配的便利性，前后壳采用周向卡扣加底部隐藏螺丝的连接方式，装配时先将液晶面板、驱动板、电源板、按键板依次固定在前壳的定位柱上，扣合后壳后仅需在底部锁付少量螺丝即可完成整机装配，大幅提升产线装配效率，同时也方便后期售后拆机维护。内部的电路板固定位都设计了对应的限位筋与螺丝柱，螺丝柱周边做放射状加强筋，避免锁付螺丝时出现柱体开裂，液晶面板的固定采用四周压条加缓冲泡棉的形式，泡棉的压缩量控制在合理范围，既可以固定面板防止晃动，又不会因压合力过大导致面板受力不均产生显示水波纹。

　　按键区域布置在前壳下边缘的右侧位置，采用轻触按键搭配透光标识的设计，按键的触发行程适中，反馈清晰，用户在盲操作时也能准确分辨不同功能按键。整机的外形尺寸控制在适配常规桌面摆放的范围，屏幕中心高度在摆放后与普通坐姿的人眼视线高度基本平齐，减少长时间观看的颈部疲劳，安装边界上，底座的占地面积控制在较小范围，不会占用过多桌面空间，背部的壁挂孔位预留了标准VESA安装尺寸，可根据使用需求拆除原装底座，搭配壁挂支架安装在墙面或者设备悬臂上，适配更多特殊工位的安装需求。在结构细节处理上，壳体的壁厚设计均匀，避免壁厚差异过大导致注塑成型时出现翘曲、缩印等缺陷，内部走线位置设计了对应的走线卡扣，将电源线、信号线、屏线有序固定，避免线缆晃动干扰内部电路，同时也能防止线缆与散热片等高温部件接触导致绝缘层老化。屏幕的显示面与前壳表面保持齐平，减少边缘积灰，日常清洁时可以直接用软布擦拭整个屏幕区域，不会出现边角缝隙藏污纳垢难以清理的问题。
