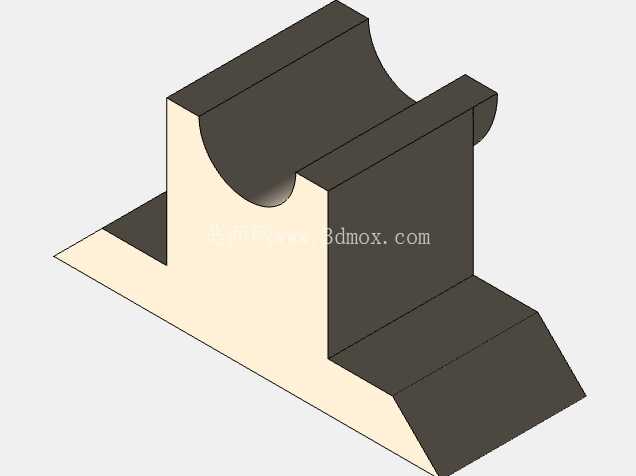

在压铸生产的模架配套体系里,这类带弧形承托面的支撑基座,主要承担模具合模过程中圆柱形型芯或者导柱组件的侧向承托与定位作用,避免长悬臂型芯在高速高压的金属液充型过程中出现偏移、振颤,最终影响压铸件的成型尺寸精度。从结构设计逻辑来看,基座底部采用带斜切收边的平板安装结构,安装面的平面度公差需要控制在0.02mm以内,保证和模架底板贴合时无间隙,避免长期受交变应力出现连接松动。两侧向上延伸的立板构成主要的受力支撑体,立板之间的内凹圆弧面是核心工作型面,圆弧的半径尺寸需要和配套的圆柱类模具零件外径保持H7/f6的间隙配合,既保证零件可以顺畅装入承托位,又能限制径向的窜动余量。
立板外侧延伸出的半圆凸台,是为了适配模架上对应的定位卡槽,安装时可以快速卡入预设槽位,减少装配时的找正时间,凸台的厚度比立板厚度小2mm,卡入后不会和模架其他零部件产生运动干涉。底部安装板的斜切设计并非单纯的减重处理,斜切面的角度设置为45度,刚好可以避让压铸生产过程中喷涂脱模剂的管路走位,同时也能减少模具开合模运动中,基座边缘和顶出板组件的运动干涉风险。实际应用场景中,这类支撑基座多用于中小型铝合金压铸件的模具结构,比如汽车发动机周边的管接头类压铸件、电机端盖类压铸件的模具,这类产品往往带有同轴度要求较高的圆柱孔结构,对应的成型型芯长度较长,单靠一端固定容易在充型压力下出现挠曲变形,加装这类承托基座后,可以在型芯的中段位置提供稳定的径向支撑,把型芯的悬臂长度缩短近40%,大幅降低型芯变形断裂的故障概率。
设计过程中,圆弧承托面的粗糙度需要达到Ra1.6以下,减少和运动型芯之间的摩擦阻力,避免长期往复运动出现接触面拉毛磨损;立板和底部安装板的连接位置设置了R3的内圆角过渡,减少应力集中,因为压铸生产过程中模具会反复经历升温降温的热循环,直角连接位置很容易出现热疲劳裂纹,圆角过渡可以分散热应力,提升基座的使用寿命。安装边界方面,基座底部的安装孔位采用沉头孔设计,沉头深度刚好可以容纳内六角螺栓的头部,保证螺栓锁紧后头部不突出安装面,不会影响和模架底板的贴合精度;整体的高度尺寸需要匹配模架的闭合高度,承托圆弧的中心高需要和型芯的安装中心高保持一致,偏差不能超过0.01mm,否则会出现别卡问题,导致型芯运动卡滞。
从受力角度分析,基座在工作状态下主要承受金属液充型时传递给型芯的侧向冲击力,以及开合模过程中型芯往复运动带来的摩擦力,因此立板的厚度设置需要经过抗弯强度校核,保证在最大充型压力下立板的变形量不超过0.005mm,避免因为支撑变形导致压铸件的孔位同轴度超差。另外,基座的非工作边缘都做了C1的倒角处理,避免装配过程中锋利的边缘划伤操作人员,也减少应力集中点。在模架整体装配时,这类基座一般成对安装在动模侧的对应位置,和型芯的固定端形成两点支撑结构,相比单端固定的结构,型芯的刚性可以提升60%以上,有效减少压铸件内孔的椭圆度、锥度等成型缺陷,降低后续机加工的修正余量。
