铸造工艺用带定位孔斜向支撑基座结构

项目分类:铸造模 发布时间:2026-06-05 ID:1176466
  • 铸造工艺用带定位孔斜向支撑基座结构

在中小件重力铸造、低压铸造的生产线工位上,这类带斜向支撑的基座结构是模具模架与工装定位环节里很常见的功能零件,它既不是直接成型铸件型腔的模块,也不是承担锁模力的主模板,却在整套模具的开合模导向、侧抽芯机构支撑、工位快速定位环节里承担着不可替代的作用。很多刚接触铸造模设计的工程师容易忽略这类辅助支撑件的结构合理性,要么把支撑肋的角度做的太陡导致开合模过程中与侧滑块发生运动干涉,要么把安装孔的位置留的太靠近基座边缘,导致反复受交变载荷后安装位出现应力开裂,直接影响整套模具的连续生产节拍。

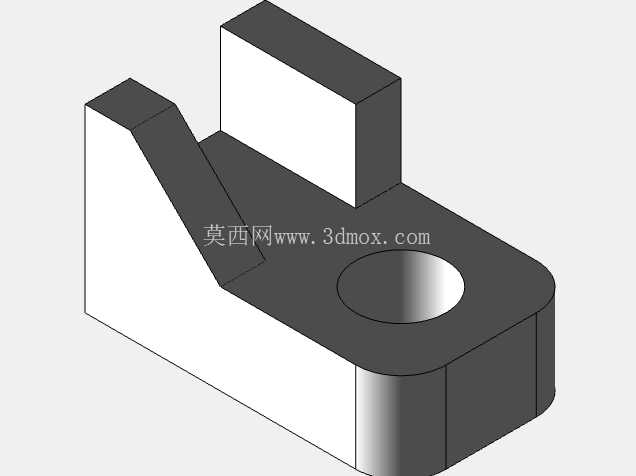

从结构功能上拆解来看,这个基座的主体采用L型的承载布局,底部的圆角矩形安装座是整个零件的承载基础,座体上加工的圆形通孔是核心的定位安装位,这个孔不是用来穿普通螺栓做紧固的,多数场景下是配套定位销或者导套使用,保证基座在模架上的重复安装精度控制在0.02mm以内,避免每次更换工装后重新找正的时间损耗。底部安装座的一端做了圆弧过渡处理,不是为了外形美观,而是因为这个位置紧邻模具的冷却管路排布空间,直角结构容易在装配时刮伤冷却水管的外层保温套,圆弧过渡同时也能减少基座自身的应力集中点,毕竟铸造生产现场的模具开合过程中会有持续的振动,直角棱边位置长期受振很容易萌生疲劳裂纹。

向上延伸的两个立壁结构,其中垂直布置的立壁是用来贴合固定侧抽芯滑块的导向面,斜向布置的加强肋连接垂直立壁与底部安装座,这个斜肋的角度不是随意设定的,需要匹配对应侧抽芯机构的行程与开模角度,一般来说斜肋的倾斜角度要比侧抽芯的驱动斜导柱角度小2到3度,这样在滑块复位的过程中,斜肋不会阻挡滑块的回程路径,同时还能在滑块受到铝液或者铁液侧向压力的时候,给垂直立壁提供足够的支撑刚度,避免立壁受侧向力发生形变导致铸件尺寸超差。很多新手设计时会把斜肋做的和立壁等厚,实际生产中会发现斜肋与安装座连接的位置很容易粘砂,后续清理模具的工作量会大幅增加,合理的做法是在斜肋与安装座、立壁的连接位置都做R3到R5的工艺圆角,既方便脱模时的砂料脱落,也能进一步提升结构的整体刚度。

从安装边界的尺寸逻辑来看,这类基座的总高度一般不会超过对应模架厚度的三分之一,太高的话会导致支撑重心上移,开合模振动时的振幅变大,直接影响定位精度;底部安装座的宽度要比垂直立壁的厚度宽出至少两倍,保证整个基座的支撑面有足够的接触面积,紧固后不会出现翘曲。那个圆形定位孔的中心到安装座圆弧端的距离,要预留出至少一个螺栓直径的安装空间,方便现场装配时工具的操作,不会因为空间太小导致螺栓无法打紧。两个立壁的顶部都做了小尺寸的倒角处理,这是为了在吊装模具模块的时候,引导模块快速对位,避免硬碰撞磕伤立壁的配合面,毕竟配合面一旦出现磕痕,就会导致定位间隙变大,生产出来的铸件飞边厚度会超出工艺允许的范围。

在实际生产场景里,这类基座一般会成对布置在模具的两侧,对称承担侧抽芯机构的导向支撑作用,材质多选用45号钢调质处理,支撑配合面做局部淬火提升耐磨性,不需要做整体的淬火处理,不然会导致零件整体变脆,受冲击时容易断裂。设计建模的时候要特别注意斜肋与垂直立壁的连接位置不能出现倒扣结构,不然不管是铣削加工还是后续的表面处理都会增加不必要的工序成本,同时要保证定位孔的轴线与安装座的底面保持严格的垂直,垂直度公差要控制在0.01mm以内,不然安装后整个立壁的导向面会出现倾斜,滑块运动时就会出现卡滞,严重的时候甚至会把斜导柱别断,造成生产线的非计划停机。
