蜂鸣板边缘嵌入式载板安装结构设计

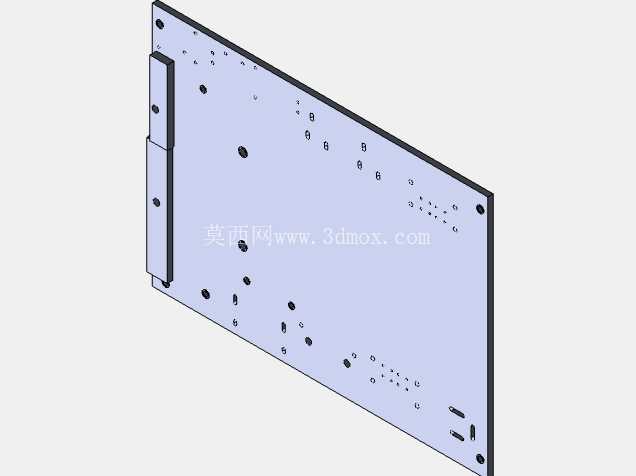

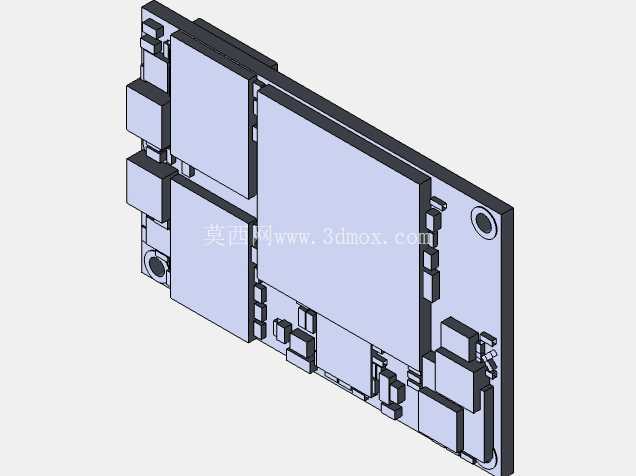

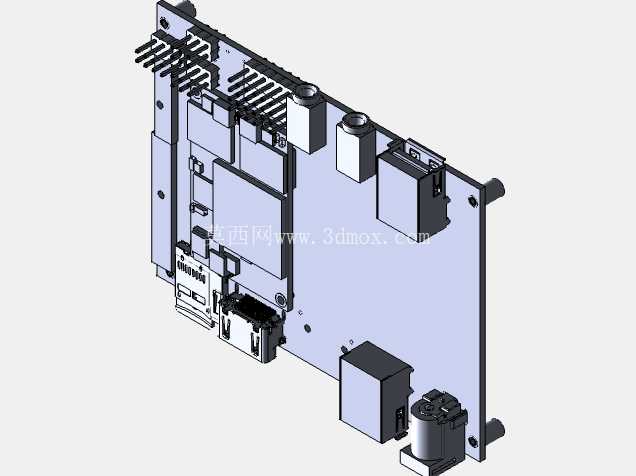

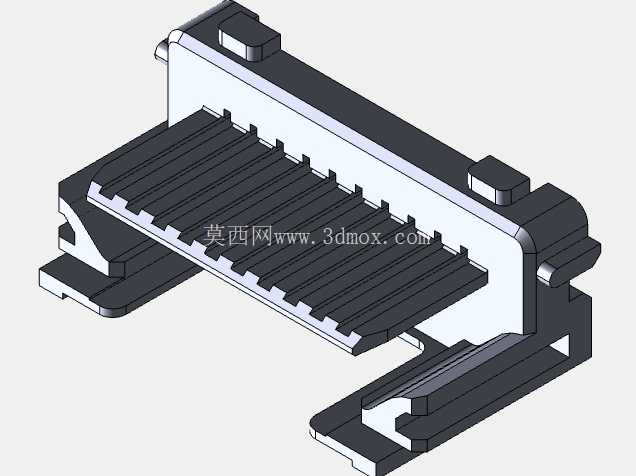

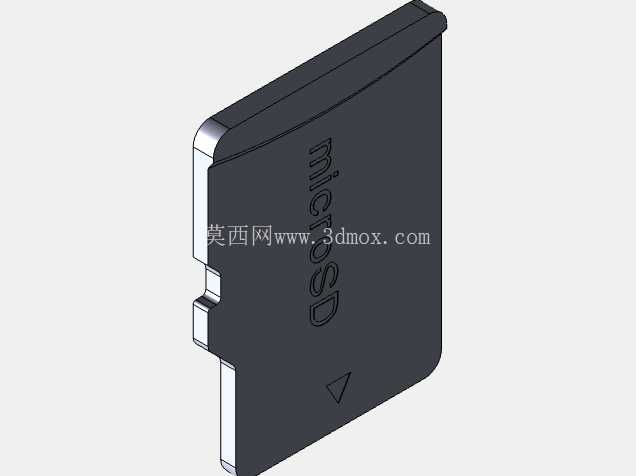

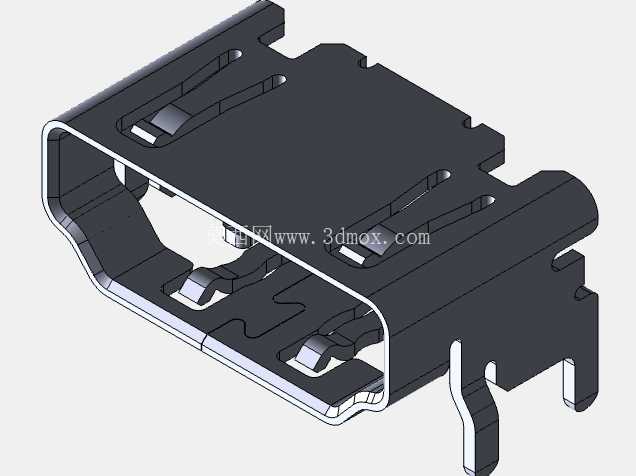

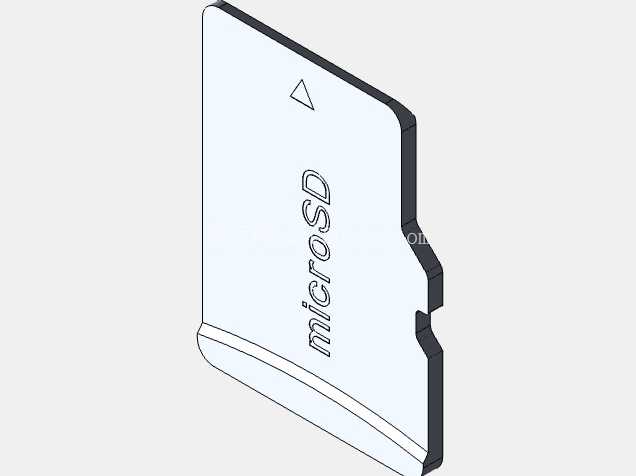

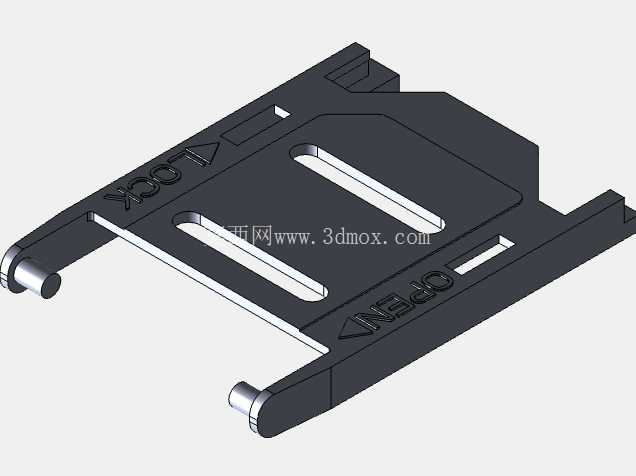

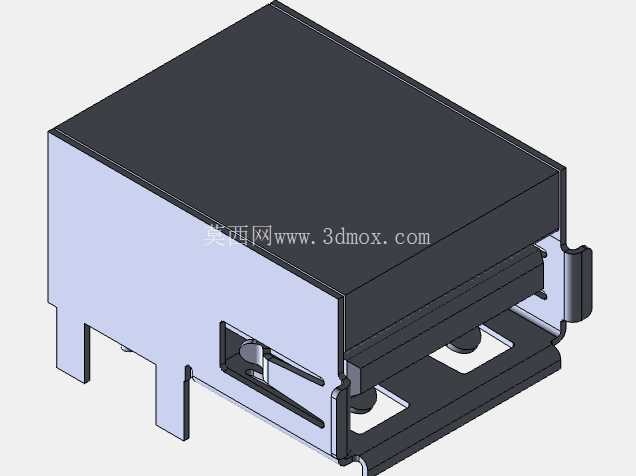

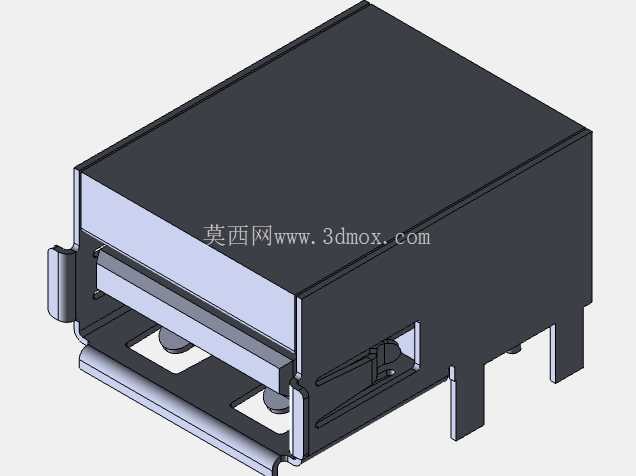

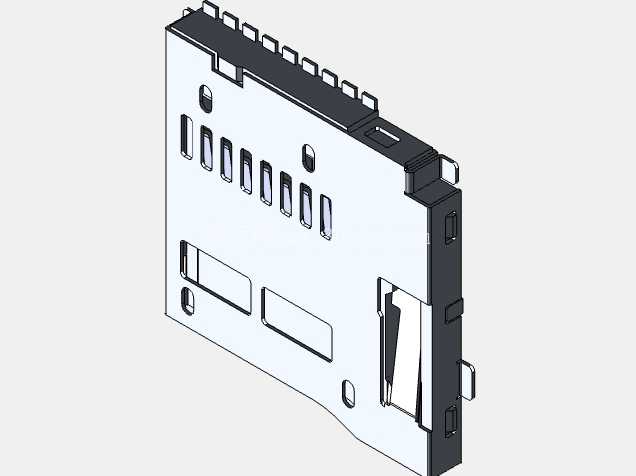

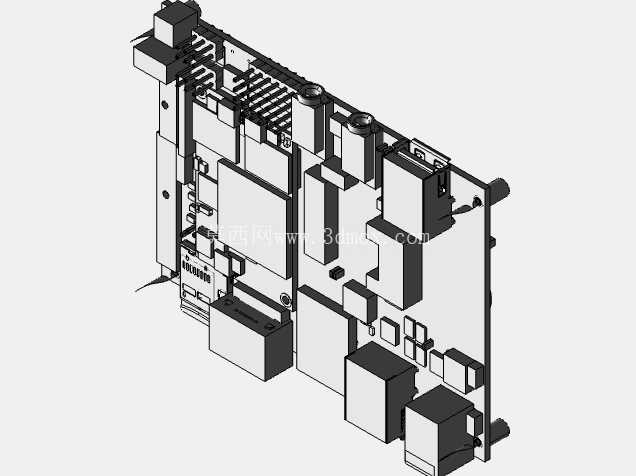

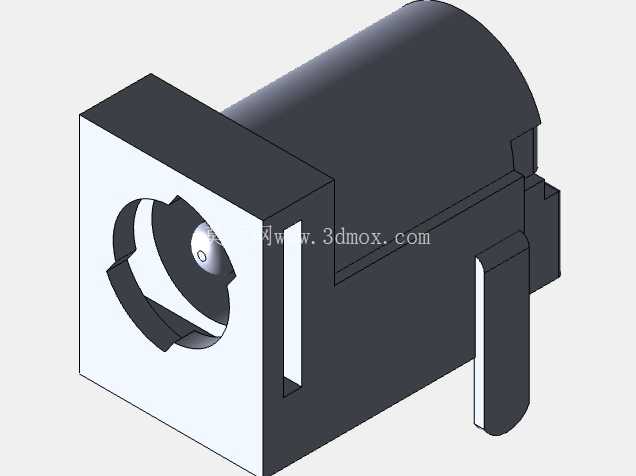

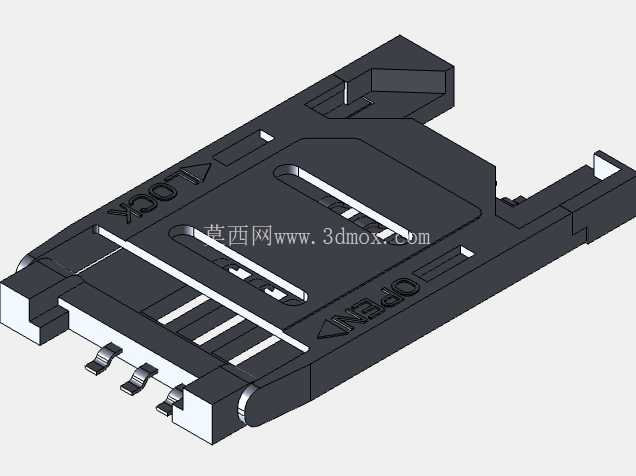

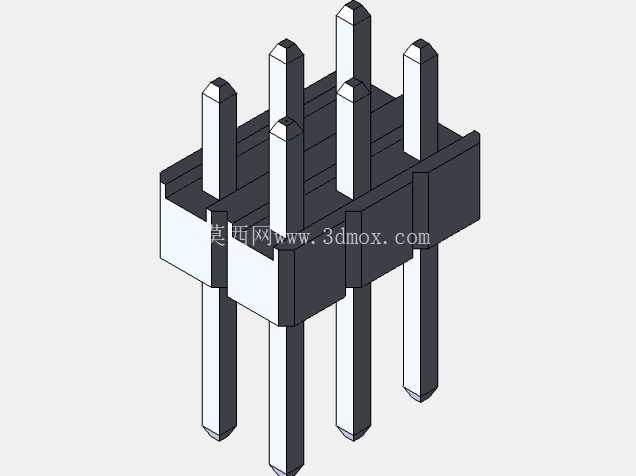

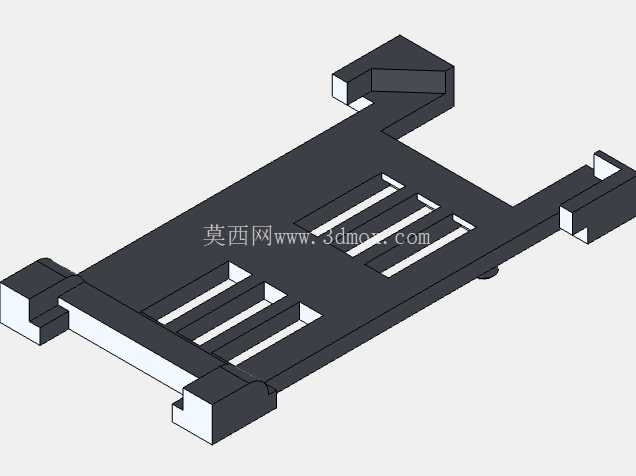

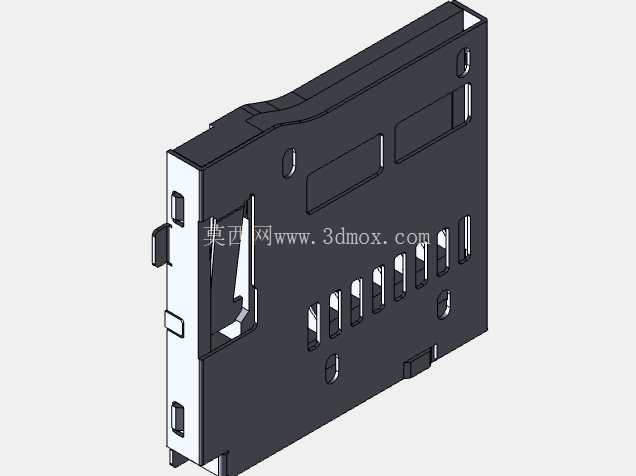

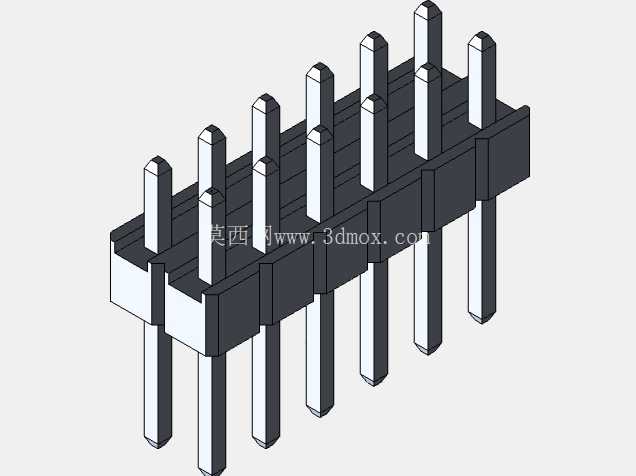

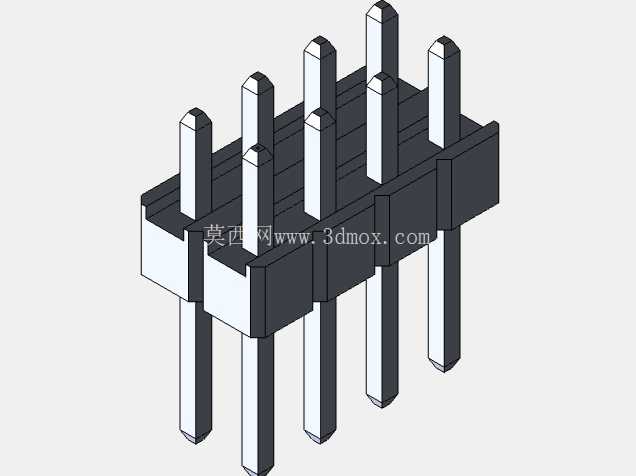

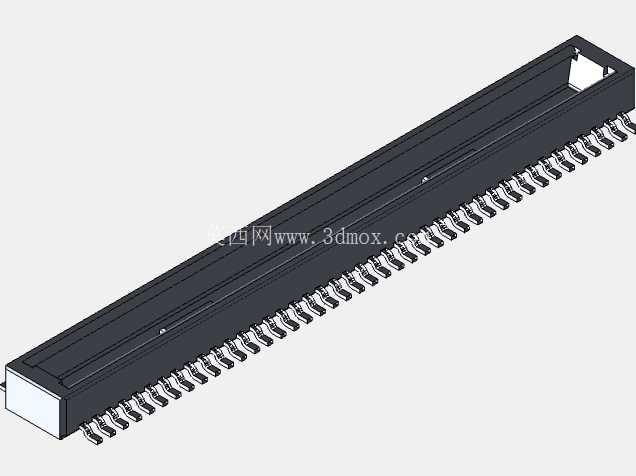

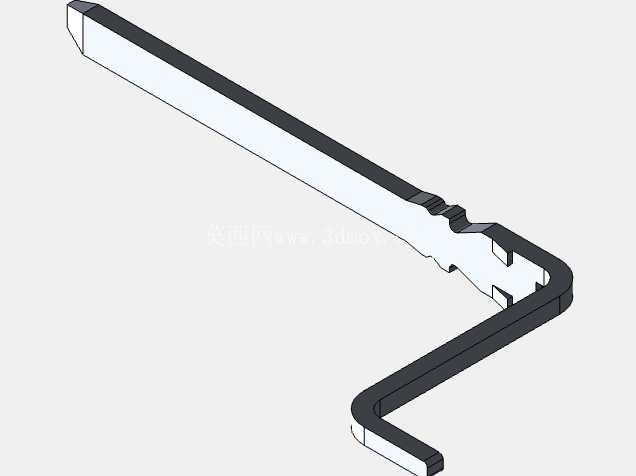

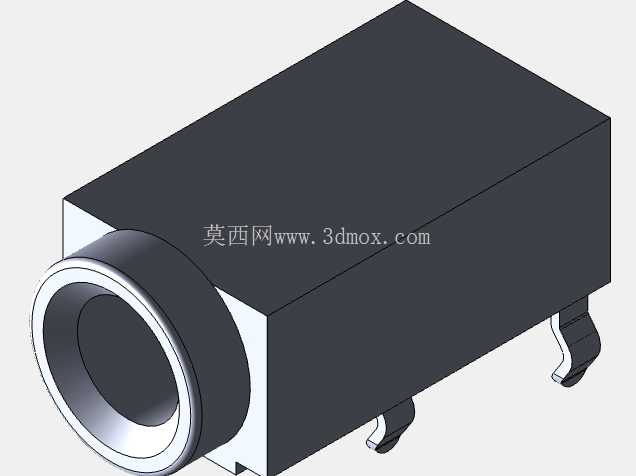

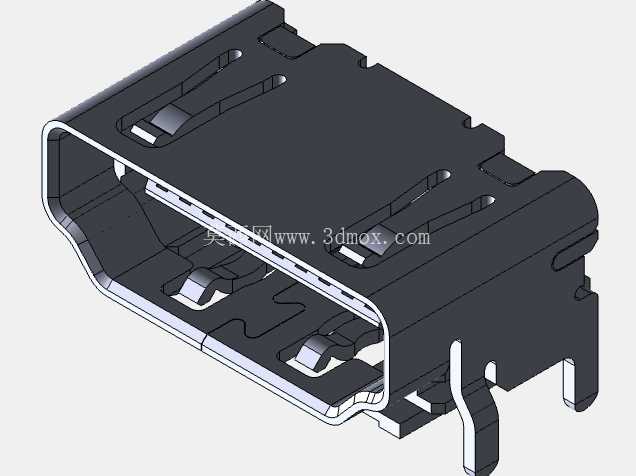

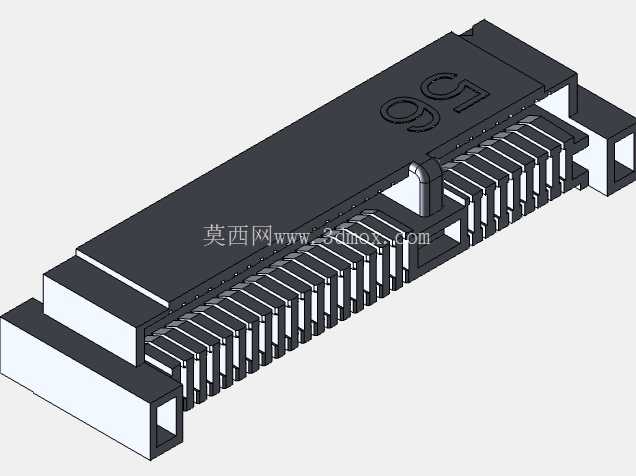

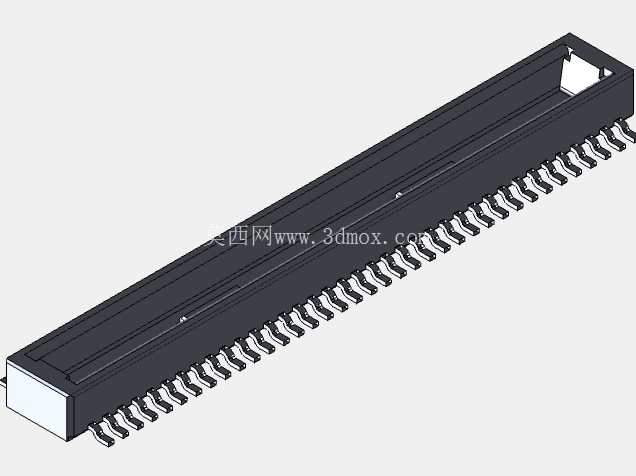

　　从实际应用场景来看，这类载板多用于嵌入式开发终端、小型工业控制节点、边缘计算采集设备的核心主控单元，这类设备往往需要紧凑的外壳防护，同时要保证侧边的USB、以太网、存储卡槽、电源接口等外接端口完全对位，不能出现装配后接口被外壳遮挡、插拔受阻的问题，因此边缘结构的尺寸公差控制就显得尤为重要。设计过程中，首先以核心载板的安装孔位作为定位基准，在载板的四个边角以及中间受力点位设置了对应的支撑柱位，支撑柱的高度完全匹配载板上最高元器件的突出高度，避免外壳装配后压碰板上的电容、接口等突出部件，同时在每个外接接口对应的边缘位置，预留了足够的插拔操作空间，接口开口的尺寸比接口本体单边大0.3mm，既可以保证装配时的对位容错，也不会因为间隙过大影响外观整体性。在嵌入式硬件配套外壳的结构开发环节，载板的安装边界与边缘结构设计，是决定整机装配精度、接口对位准确率的核心环节，这套蜂鸣板边缘的三维结构，正是针对嵌入式核心载板的外壳适配需求完成的安装基准设计。不同于常规直接将PCB纳入外壳设计包的做法，这套结构刻意将载板本体与外壳结构做了边界拆分，核心载板仅作为安装定位的基准参照，所有结构设计工作都围绕载板边缘的安装点位、接口避让、固定柱位展开，避免外壳设计过程中被载板上的冗余元器件细节干扰，让结构工程师可以把注意力完全集中在装配配合的关键尺寸上。

　　载板边缘的固定结构采用了螺丝柱加定位卡扣的组合形式，靠近高频接口的位置采用螺丝锁紧，保证接口插拔时的结构强度，避免长期插拔导致载板松动移位，而在载板的侧边非受力区域，设置了小型的定位卡扣，装配时可以先通过卡扣将载板预固定在外壳内槽，再锁付螺丝，大幅提升流水线装配的效率，不需要额外的治具来固定载板位置。考虑到这类嵌入式设备往往需要搭配散热结构，在载板上主芯片对应的上方区域，边缘结构特意预留了散热片的安装避让空间，边缘的固定筋位不会遮挡散热片的安装路径，同时在载板的侧边预留了走线槽位，方便板上蜂鸣器、指示灯等外接引线的排布，避免引线被外壳挤压造成破损。

　　从安装边界来看，整个结构的内槽尺寸完全贴合载板的外形轮廓，单边预留0.2mm的装配间隙，既可以让载板顺利放入内槽，也不会因为间隙过大导致载板在壳体内晃动，载板边缘的所有突出元器件，比如侧边的电容、接口座、按键等，都在对应的外壳位置做了精准的避让槽，每个避让槽的深度都匹配对应元器件的突出高度，不会出现元器件顶壳或者间隙过大的问题。在结构强度设计上，载板边缘的支撑筋位采用了均匀排布的设计，筋位厚度1.2mm，既可以保证足够的支撑强度，避免外壳受挤压时变形触碰载板造成短路，也不会因为筋位过厚导致外壳表面出现缩痕影响外观。

　　针对载板上的蜂鸣器发声需求，在蜂鸣器对应的外壳位置预留了出声孔区域，出声孔的位置正对蜂鸣器的发声面，同时边缘的结构不会阻挡声音的传播路径，保证蜂鸣器的报警音量可以满足工业场景的使用需求。另外，设计时还考虑了后期组装的防呆需求，在载板的一个边角设置了不对称的定位柱，只有载板按照正确方向放入时才能完全贴合内槽，避免组装时方向装反导致接口错位、元器件损坏的问题，这个定位细节也和载板上的方向标记完全对应，组装人员可以快速识别安装方向，降低组装出错的概率。整个边缘结构没有多余的冗余设计，所有的筋位、柱位、避让槽都完全服务于载板的安装固定、接口对位、防护需求，对于做嵌入式设备外壳开发的结构工程师来说，这套结构可以直接作为外壳设计的基准参照，不需要再反复测量载板的边缘尺寸、点位坐标，大幅缩短外壳开发的周期，减少打样验证的次数。
