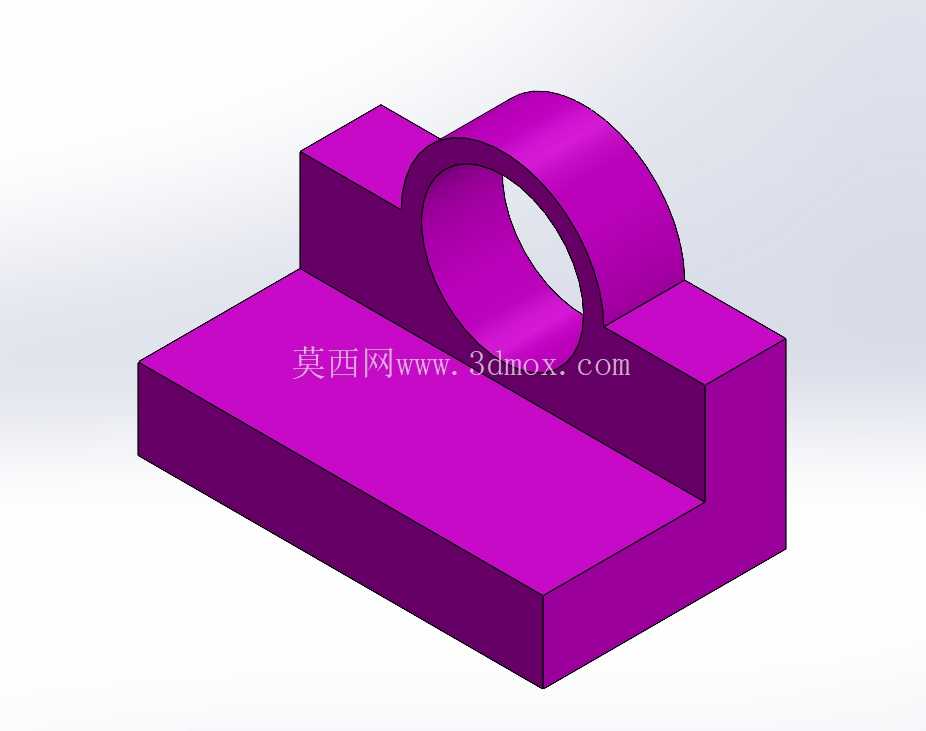

带集成圆凸台的安装支座结构

这类带集成圆凸台的安装支座，在轻工输送线、小型自动化装配工位、非标检测设备的机架辅件里应用极广，核心作用是为光轴、定位销、微型滚动轴承提供稳定的安装定位基准，避免轴类零件在传动、导向过程中出现径向窜动或偏摆。从实际装配场景来看，这类支座通常直接通过底座的安装孔锁固在设备型材台面或者焊接机架的加工面上，上方的环形凸台内孔与轴类零件采用间隙配合或者过渡配合，部分需要频繁拆装维护的工位还会在凸台端面加装端盖，限制轴件的轴向窜动，部分带润滑需求的场景还会在凸台侧壁加工注油孔，定期补充润滑脂降低转动副的磨损速率。

从结构功能拆分来看，下方的矩形底座是整个零件的安装基准面，设计时需要保证底座底面的平面度公差控制在0.05mm以内，避免安装后出现翘曲导致上方凸台的内孔轴线与安装面出现垂直度偏差，直接影响穿装在孔内的轴件转动顺畅度。底座两侧延伸出的凸耳结构，是为了预留足够的螺栓安装空间，避免螺栓头与上方的竖直支撑壁发生干涉，实际选型时需要根据配套螺栓的规格确定凸耳的宽度与厚度，比如采用M6内六角螺栓安装时，凸耳单边宽度至少要留9mm以上，才能保证扳手有足够的操作空间。中间的竖直支撑壁是连接底座与上方圆凸台的传力结构，壁厚需要根据支撑的轴件负载计算确定，常规轻载工位下壁厚取8-12mm即可满足刚性要求，若支撑的轴件带径向冲击负载，则需要适当增加壁厚，或者在支撑壁与底座、凸台的连接位置添加三角加强筋，避免长期受载后连接处出现应力开裂。上方的集成圆凸台是核心功能结构，内孔的尺寸精度直接决定了轴系的运行精度，设计时需要根据配合的轴承或者轴径确定公差等级，与滚动轴承外圈配合时通常采用H7级公差，与光轴直接滑动配合时则采用H8级公差，同时要保证内孔的圆柱度控制在0.02mm以内，避免出现锥度导致轴件卡滞。

建模过程中需要遵循参数化设计逻辑，首先以前视基准面绘制底座的轮廓草图，添加对称约束保证底座两侧凸耳关于中心平面对称，通过拉伸凸台命令生成底座实体，拉伸深度根据实际安装需求确定，常规轻载场景下底座厚度取10mm即可保证足够的支撑刚性。之后在底座上表面绘制竖直支撑壁的草图，同样添加与底座中心面的对称约束，拉伸生成支撑壁结构，拉伸高度需要根据轴件的安装中心高确定，要保证轴件安装后与下方安装面预留足够的间隙，避免轴上配套的齿轮、同步轮等传动件与台面发生碰撞。接下来在支撑壁的上端面绘制圆凸台的轮廓草图，需要添加凸台内孔与支撑壁中心面的同心约束，保证内孔轴线与支撑壁的对称度，先拉伸生成凸台的实体结构，之后通过拉伸切除命令生成内孔，切除过程中要保证切除深度完全贯穿凸台，同时避免切到下方的支撑壁结构。最后对所有的锐边进行倒圆角处理，底座与支撑壁的连接圆角取R2-R3，既可以消除应力集中，也能避免安装时锐边划伤操作人员，凸台的端面外棱倒R1的圆角即可，不需要过大的圆角避免影响端盖或者轴承的安装贴合度。

从安装边界来看，这类支座的整体占用空间需要根据配套设备的安装空间确定，常规小规格的支座整体长度在60-80mm，宽度在40-50mm，总高度在50-60mm，适合安装在空间紧凑的小型自动化设备上，若用于重载场景则可以等比例放大尺寸，同时对应增加壁厚与安装螺栓的规格。需要注意的是，设计时要保证凸台内孔的轴线到底座安装面的距离公差控制在±0.1mm以内，同一台设备上多个同规格支座的中心高要保持一致，避免穿装长轴时出现别劲的情况，导致轴件转动阻力增大甚至出现弯曲变形。另外，若设备存在震动工况，还可以在底座安装面与机架之间添加薄橡胶减震垫，抵消部分震动传递，提升轴系的运行稳定性，延长配套轴承的使用寿命。
