带安装支座的轴类连接机械零件

　　该零件属于轴类与安装支座一体化的连接构件，在各类轻工机械、小型传动设备、工装夹具的动力传递链路中承担定位与扭矩传递的核心作用，常见于小型自动化生产线的工位执行端、手动工装的锁紧定位机构、小型输送设备的从动端支撑结构中，可同时实现轴系零件的径向定位、轴向限位以及与外部安装基面的刚性连接，省去了额外配置轴座、连接法兰的装配工序，能有效缩减装配环节的零件数量，降低累计装配误差。

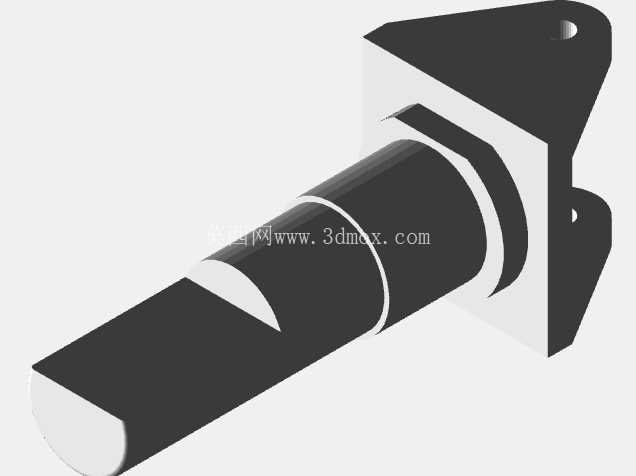

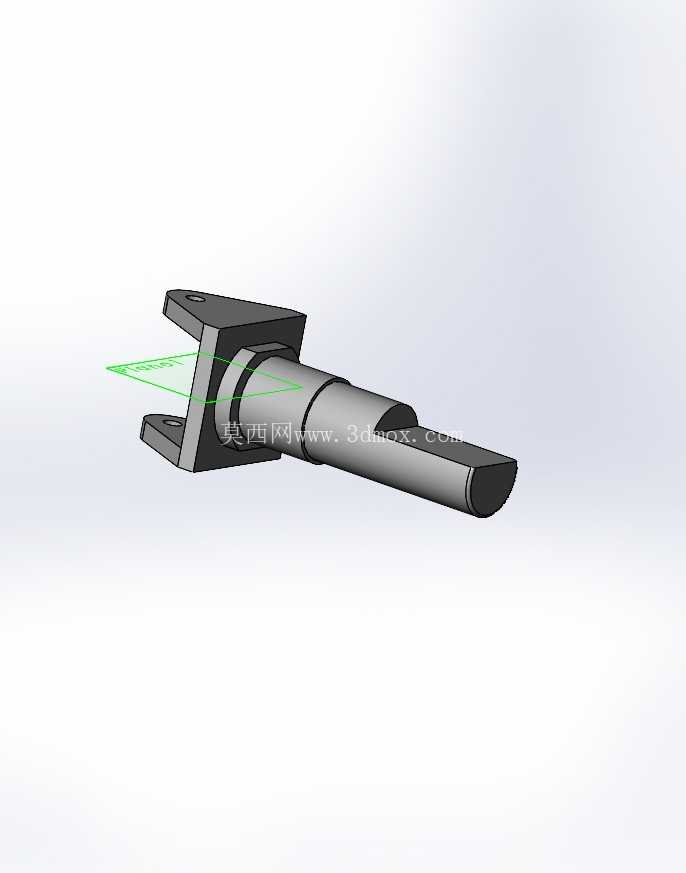

　　从结构设计逻辑来看，零件一端采用带双安装耳的法兰式支座结构，两个安装耳上预留有同轴的安装孔位，可通过销轴、螺栓等紧固件与设备机架、安装板实现铰接或刚性固定，安装耳的间距与孔位公差经过匹配设计，既保证连接后的结构刚性，又预留了足够的紧固件操作空间，避免装配时工具与支座本体发生干涉。支座与轴身衔接位置做了过渡圆角处理，可有效降低应力集中系数，避免设备运行过程中因交变载荷、冲击载荷导致衔接位置出现疲劳断裂，这一细节设计在频繁启停、存在往复冲击的工况下尤为重要，能大幅提升零件的疲劳寿命。

　　轴身部分采用多段阶梯式设计，不同轴段的直径差形成了清晰的轴向定位台阶，可分别适配轴承、传动轮、锁紧套、联动拨叉等不同配套零件的安装需求，各轴段的长度尺寸经过匹配计算，能保证配套零件安装到位后不会出现轴向窜动，同时轴端做了倒角处理，既方便装配时零件的导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或损坏配套零件的密封件、配合面。轴身靠近末端的位置设计有扁位结构，该结构可与配套传动件的卡槽配合，实现周向扭矩的传递，相比传统的键槽连接，这种扁位结构加工难度更低，适配小尺寸轴径的扭矩传递需求，在传递中等扭矩的工况下可靠性足够，同时不会过度削弱轴身的结构强度。

　　从安装边界来看，安装支座的底面为精加工基准面，平面度公差控制在合理范围内，可保证与安装基面贴合紧密，不会出现安装倾斜导致的轴系同轴度偏差；轴身的同轴度以支座安装面为基准进行设计，安装后轴身的径向跳动量可满足多数中低速传动场景的精度要求，无需额外进行复杂的同轴度校准工作。在实际选型应用中，需要注意核对安装耳的孔距、轴段各位置的直径与长度尺寸，确认与配套的传动零件、安装基面的尺寸匹配，若应用在存在腐蚀、高湿度的工况下，可根据需求选择对应的表面处理工艺，提升零件的环境适应性。这类一体化结构的轴类连接零件，相比分体式的轴加支座组合，减少了配合面的数量，也就减少了配合间隙带来的传动误差，在对传动精度有一定要求、安装空间紧凑的场景下具备明显的应用优势，同时一体化的结构也降低了装配难度，不需要操作人员反复调整轴与支座的同轴度，能有效提升装配效率。
