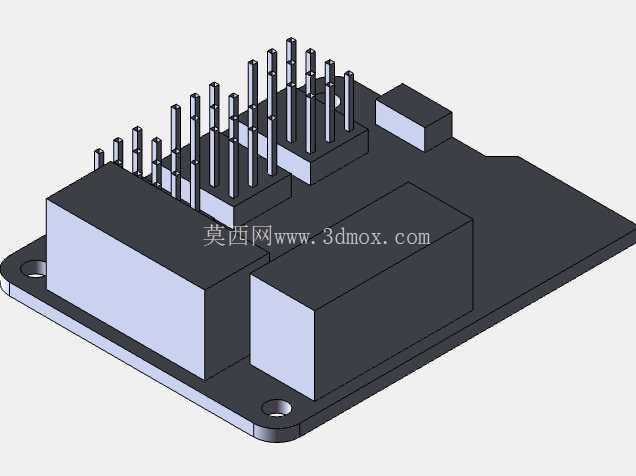

迷你蓝牙控制板电子硬件结构设计

这款迷你蓝牙控制板的结构设计，核心面向小型嵌入式智能设备的控制需求，在桌面级智能小车、小型教育机器人、便携传感采集终端这类对安装空间有严格限制的场景中适配性极强。从实际使用场景来看，这类控制板常被集成在小型移动机器人本体上，作为核心控制单元承接蓝牙无线指令的接收、解析，同时输出控制信号驱动执行器件，也可搭载在小型物联网终端节点中，完成近距离无线数据传输与本地设备控制，无需占用过大的安装空间，适配紧凑的设备内部布局。

从功能特性层面看，板载的排针接口采用标准间距设计，可直接兼容常规的杜邦线连接，也能与配套的扩展模块直插对接，减少额外接线的工作量，接口排布集中在板体一侧，既方便外部接线的整理，也避免接线与板上其他元器件产生干涉。板体上的功能模块分区清晰，蓝牙通信模块与核心控制区域做了物理分隔，减少信号干扰的可能性，电源输入区域的布局靠近板边，方便电源引线的接入，同时预留了足够的绝缘间隙，避免接线过程中出现短路风险。

设计思路上，整体采用一体化PCB承载结构，板体轮廓做了切角与圆角处理，避免尖锐边角在安装过程中划伤操作人员或者损坏周边线材，板角预留的安装孔位采用标准沉孔设计，可通过铜柱或者螺丝直接固定在设备的安装基座上，安装孔的位置经过受力校核，固定后板体不会出现翘曲变形，保证排针接口的对接精度。板上元器件的高度做了统一管控，最高的排针部件高度控制在合理范围内，其余贴片元器件的高度均低于排针高度，既保证叠层安装时不会出现元器件碰撞，也能在设备外壳内部预留足够的散热间隙，避免元器件工作时热量积聚。

安装边界方面，板体整体为不规则矩形轮廓，在对应外接接口的位置做了避让缺口，安装时不需要在设备外壳上开设过大的避让槽，板体的厚度控制在常规PCB厚度范围内，加上板上最高元器件的总高度，可适配内部净空高度较低的超薄设备外壳。排针的引脚定义排布遵循行业通用规范，工程师在做接线设计时不需要重新定义引脚功能，可直接匹配常规的驱动模块、传感模块接线逻辑，减少前期设计的适配工作量。板体底部做了平整化处理，安装时可直接贴合在绝缘安装基座上，不需要额外预留底部元器件的避让空间，进一步压缩整体安装所需的垂直空间。

在实际选型适配过程中，这类控制板的结构尺寸可直接嵌入到小型教育机器人的底盘上层，不需要额外改动底盘的安装孔位，蓝牙模块的天线区域在板体上做了净空处理，安装时只要不在天线区域覆盖金属遮挡件，就能保证稳定的蓝牙通信距离，满足小型设备在10米范围内的无线控制需求。板上的电源回路区域做了加宽走线设计，对应结构上预留了足够的散热铜皮面积，持续工作时板体的温升控制在合理区间，不会因为长时间工作导致板体变形或者元器件性能下降。
