方形安装带耳法兰式管道连接基座结构

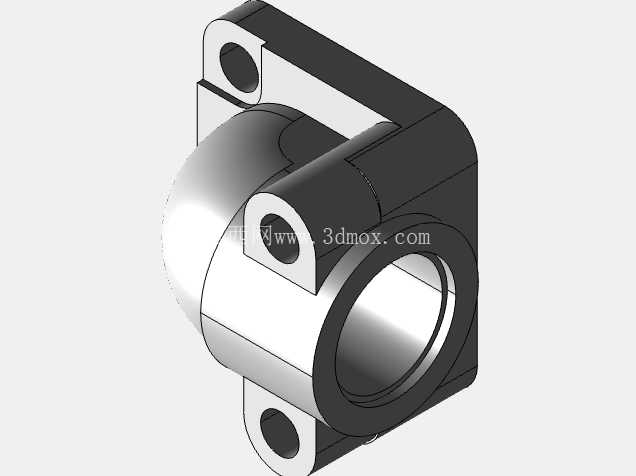

　　在工业流体输送、液压动力回路、气动控制系统的管路布设场景中，这类带安装耳的方形法兰连接基座是管路对接、转向、固定环节里的核心连接件，区别于常规圆形平焊法兰，它自带一体化的安装固定支耳，不需要额外焊接安装支架就能直接完成与设备面板、安装壁板的固定，大幅减少现场装配的焊接工序与配套零件数量。从实际使用场景来看，这类结构常应用在紧凑型液压站的阀块外接油口、气动系统的主管路穿墙固定、小型流体设备的进出液接口位置，尤其是在安装空间局促、无法布置常规法兰配对螺栓空间的设备舱内部，这种三耳式方形安装法兰的优势格外明显：三个呈三角分布的安装耳孔，既可以保证安装后的连接强度，避免管路受流体脉冲冲击产生松动，又能比四耳法兰减少一个安装固定点，压缩整体安装占用的平面空间。

　　从结构设计逻辑来看，主体的中心通孔是流体的主过流通道，通孔端口做了标准的止口倒角，一方面方便对接管路的时候快速导向定位，减少装配时密封圈被切边的风险，另一方面倒角位置可以容纳O型密封圈的压缩余量，保证端面密封的可靠性，不需要额外加工密封槽就能实现低压工况下的端面密封。主体的方形本体做了等壁厚的结构设计，在保证整体刚性的前提下尽可能压缩本体的重量，三个安装支耳和主体是一体化成型的结构，不存在焊接应力集中的问题，支耳上的安装孔做了沉孔设计，安装时内六角螺栓的头部可以完全沉入沉孔内，不会突出安装平面，避免和周边的管路、零件产生干涉。

　　从安装边界尺寸来看，方形本体的边长刚好覆盖中心通孔直径的1.8倍左右，既保证法兰端面和对接件有足够的密封接触面积，又不会因为本体过大浪费安装空间；三个安装耳的中心到主体中心的距离保持一致，安装时不需要刻意区分方向，三个孔位可以适配不同角度的安装需求，哪怕现场安装时壁板上的孔位存在小角度偏差，也能通过旋转法兰本体完成对位，降低现场安装的对位难度。支耳的厚度比主体壁厚薄15%左右，在保证螺栓锁紧时支耳不会产生弯曲变形的前提下，尽可能减少整体的材料用量，同时支耳和主体连接的位置做了大圆角过渡，避免应力集中导致的支耳断裂问题——在实际工况中，管路内的流体脉冲、设备运行产生的振动都会持续对安装支耳产生交变载荷，圆角过渡的结构可以把应力集中系数降低40%以上，大幅提升长期使用的结构可靠性。中心通孔的内壁做了高精度的光面处理，当对接的是插入式管路时，内壁的粗糙度可以保证和管路外壁的配合间隙均匀，配合端面的密封圈可以实现无泄漏连接；如果是对接其他法兰件，平整的端面可以保证密封面完全贴合，避免因为端面不平产生的渗漏问题。在实际选型使用时，这类法兰基座可以根据管路的通径匹配对应的中心孔尺寸，安装耳的孔位通用标准内六角螺栓，不需要定制特殊的紧固件，后期维护拆卸也十分方便，哪怕在空间狭小的设备内部，用短柄内六角扳手就能完成拆装作业。

　　和传统的分体式法兰加安装支架的结构相比，一体化的带耳法兰结构减少了两个零件之间的装配误差累积，安装后的整体同轴度更好，管路对接后不会产生偏斜，减少了管路因为强制对位产生的装配内应力，避免长期使用过程中管路因为内应力产生开裂、泄漏的问题。在三维建模过程中，这类结构需要重点关注安装耳的位置度、中心通孔的圆柱度、密封端面的平面度这几个核心形位公差，建模时要提前预留出密封圈的压缩空间、螺栓安装的操作空间，同时要核算不同壁厚下的结构强度，保证在额定工作压力下本体不会产生变形，密封面不会因为压力作用产生间隙。
