紧凑型带通风结构钣金电子外壳设计

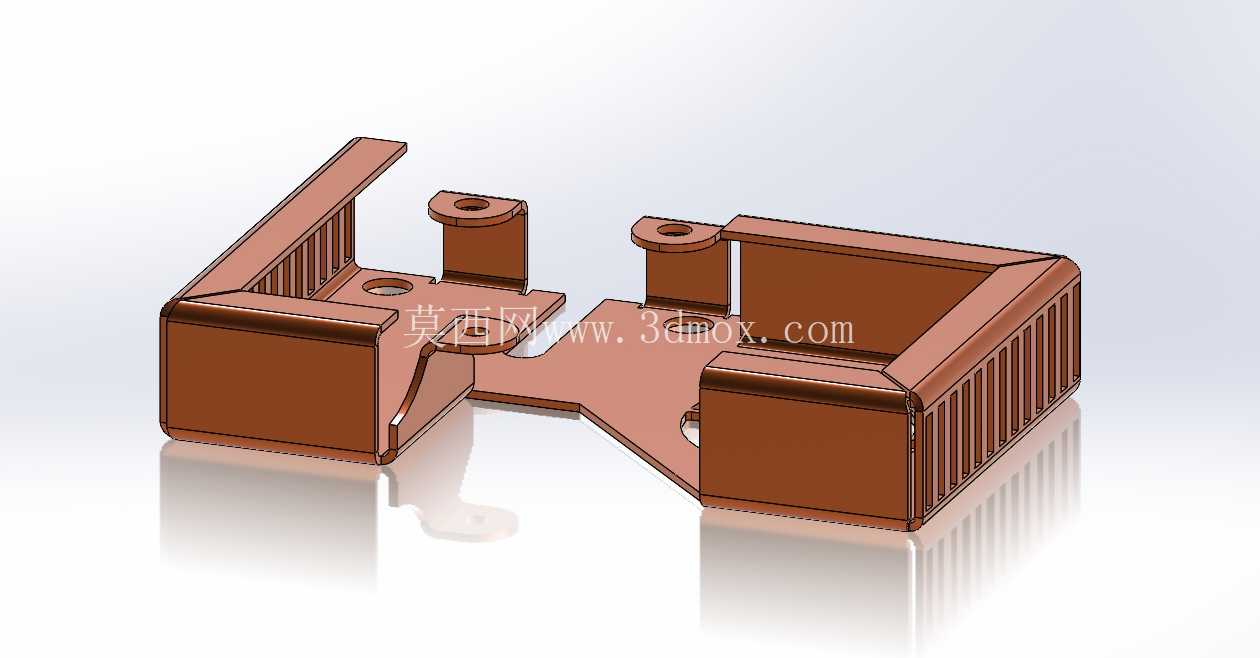

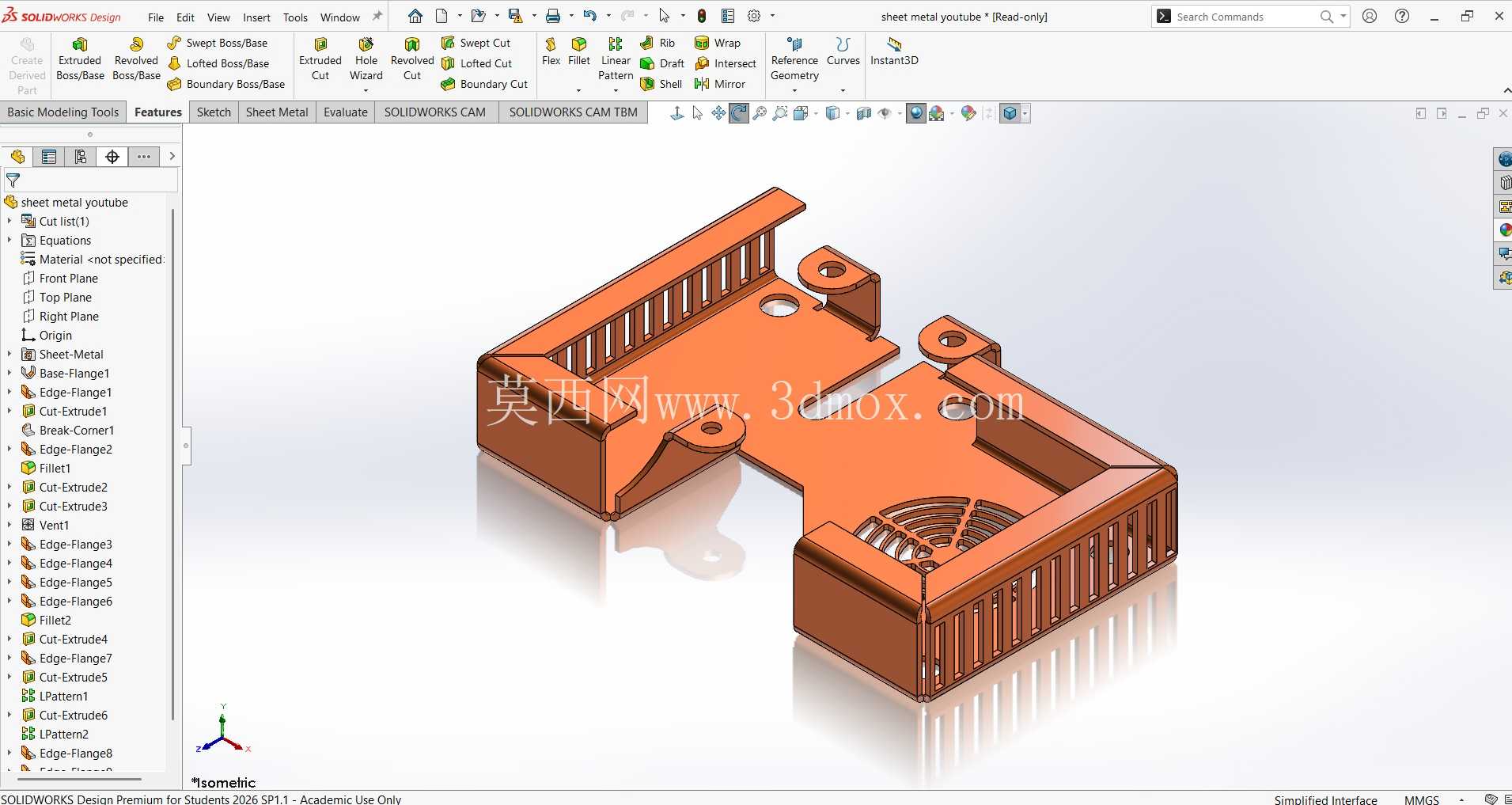

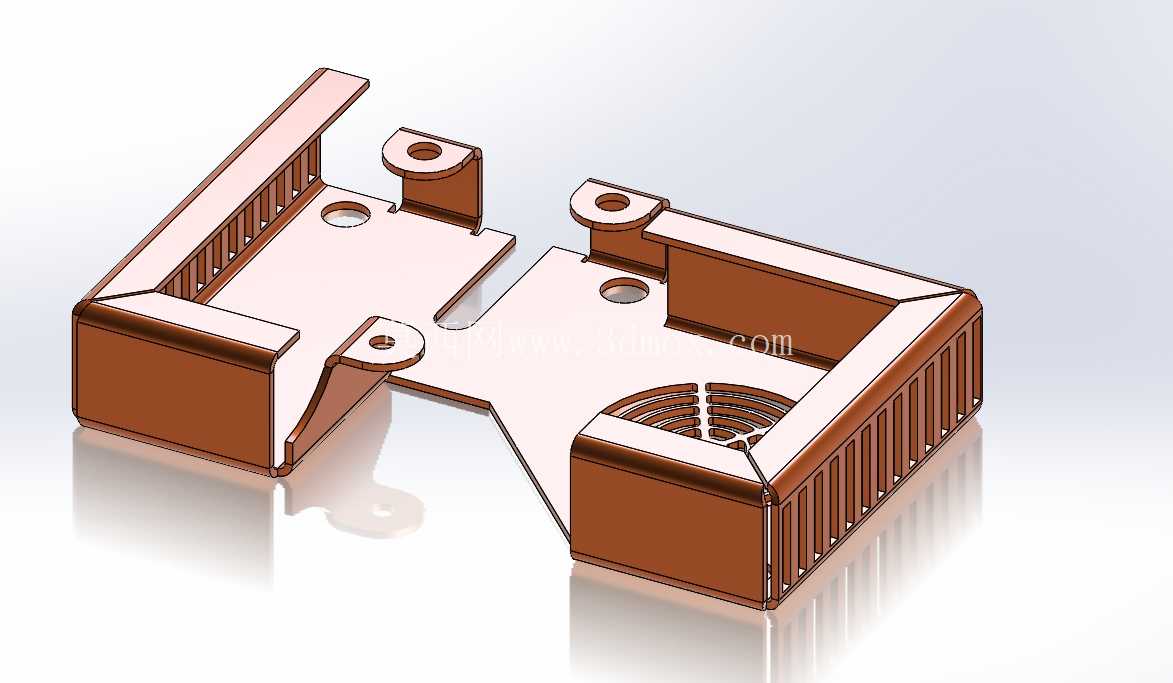

　　从结构设计逻辑来看，整个壳体采用单张金属板坯一体成型的思路，没有额外的拼接框架，所有结构特征都通过激光切割下料后配合数控折弯完成，不需要额外的焊接工序，既减少了加工工序带来的误差累积，也能有效控制批量生产的加工成本，适合中小批量的快速打样与量产。壳体前置的圆形开口是专门为轴流散热风扇预留的安装位，开口边缘预留了风扇固定的螺丝孔位，安装时可以直接将标准尺寸的小型轴流风扇固定在开口处，直接将内部元器件产生的热量抽出壳体外部；壳体两侧的格栅式通风槽采用等间距窄缝设计，在保证壳体整体结构强度的前提下，最大化通风过流面积，配合前置风扇形成贯穿式的散热风道，让内部空气可以形成稳定的对流，避免壳体内出现散热死角。这款紧凑结构的钣金电子外壳，主要面向小体积嵌入式控制模块、小型工业传感变送单元、桌面级功能扩展板这类对安装空间有严格限制的电子设备防护场景，日常多应用在工业控制柜内局部模块加装、小型桌面检测仪器内置构件防护、嵌入式工控终端的外层防护场景中，核心作用是为内部印制电路板、电子元器件提供物理防护，隔绝外界粉尘、轻微磕碰对内部电路的影响，同时兼顾内部发热元件的散热需求，避免元器件长期工作在积热状态下出现性能衰减、寿命缩短的问题。

　　壳体上预留的多个异形切口，是根据内部连接器、拨码开关、接线端子的实际排布位置设计的，装配时内部电路板可以直接从壳体开口侧推入到位，对应的接口直接从预留切口中伸出，不需要额外在壳体上二次加工开孔，能有效提升整机组装的效率。壳体上分布的多个带孔安装凸耳，是整壳的安装固定结构，凸耳上的安装孔位置经过尺寸校核，既可以通过螺丝将壳体直接固定在设备内部的安装立柱上，也可以配合减震胶粒实现悬浮式安装，降低设备运行时的振动传递到内部电路板上，避免元器件受振动出现虚接问题。

　　在安装边界的尺寸控制上，整个壳体的外形轮廓做了紧凑化处理，所有折弯边都预留了标准的折弯避位间隙，不会出现折弯后结构干涉的问题，壳体的内部净空尺寸刚好适配常规尺寸的小型电路板，电路板安装后和壳体内壁之间预留了足够的走线空间，方便内部线束的排布与固定；壳体边缘的所有折弯处都做了小圆弧过渡处理，避免锐边在装配过程中划伤操作人员、割破线束绝缘层。壳体上的弯管结构是专门为走线预留的通道，外部接线可以通过这个弯管结构引入壳体内部，弯管的折弯角度可以对走线形成防护，避免线材在壳体边缘被反复弯折出现断裂，同时也能在一定程度上阻挡外界的粉尘、溅液从走线位置进入壳体内部。

　　整个壳体的结构设计没有多余的装饰性特征，所有结构都服务于实际装配与使用需求，格栅的间距经过核算，既不会因为缝隙过大导致外界较大尺寸的杂物进入壳体内，也不会因为缝隙过小影响通风散热效率；安装凸耳的位置分布在壳体的受力均衡点上，固定后整个壳体不会出现翘曲变形，能长期保持结构稳定性。在加工适配性上，所有切割特征都符合激光切割的工艺要求，没有过小的内角、过窄的悬臂结构，避免加工过程中出现板材变形、特征烧蚀的问题；所有折弯特征的折弯半径都匹配常规钣金折弯的刀具参数，不需要定制特殊刀具就能完成加工，普通的钣金加工车间都可以快速完成下料与成型，不需要特殊的加工设备，能有效缩短产品的加工交付周期。
