传动系统阶梯轴结构有限元分析模型

　　在常规传动设备的动力传递链路里，轴类零件是承担扭矩传输、支撑回转部件的核心载体，这类零件的结构合理性直接决定整套传动机构的运行寿命与可靠性，很多现场出现的轴肩断裂、配合面磨损、回转跳动超差问题，追根溯源都能回到设计阶段的结构应力分析环节。本次呈现的阶梯轴结构，是针对中等载荷传动场景设计的典型轴类构件，整体采用变径阶梯式结构，不同轴段分别对应不同的配合功能需求：大直径轴段主要用于安装传动轮类部件，通过轴肩实现轴向定位，配合面预留的加工余量可满足过盈配合或者键连接的装配要求，中间过渡轴段做了圆弧过渡处理，避免直角台阶带来的应力集中问题，小直径轴段则用于对接轴承支撑位，轴端的尺寸公差按照回转支撑的配合精度要求设计，可适配常规深沟球轴承或者角接触轴承的安装尺寸边界。

　　从实际应用场景来看，这类阶梯轴广泛应用在中小型减速机、输送线传动辊、机床辅助传动机构、农用机械动力传输单元中，工作过程中需要同时承受扭矩载荷、径向支撑力以及偶尔出现的轴向冲击载荷，因此设计阶段的应力分布校核就显得尤为重要。设计过程中，首先根据传动系统传递的额定扭矩、最高工作转速初步估算轴的最小直径，再结合轴上需要安装的零件数量、配合宽度、定位方式逐步确定各轴段的直径与长度，轴肩的高度既要满足零件轴向定位的可靠性，又要控制在不会引发过大应力集中的范围内，过渡圆角的半径需要结合配合零件的倒角尺寸匹配，既不能因为圆角过小导致应力集中系数陡增，也不能因为圆角过大导致配合零件无法贴紧定位面。

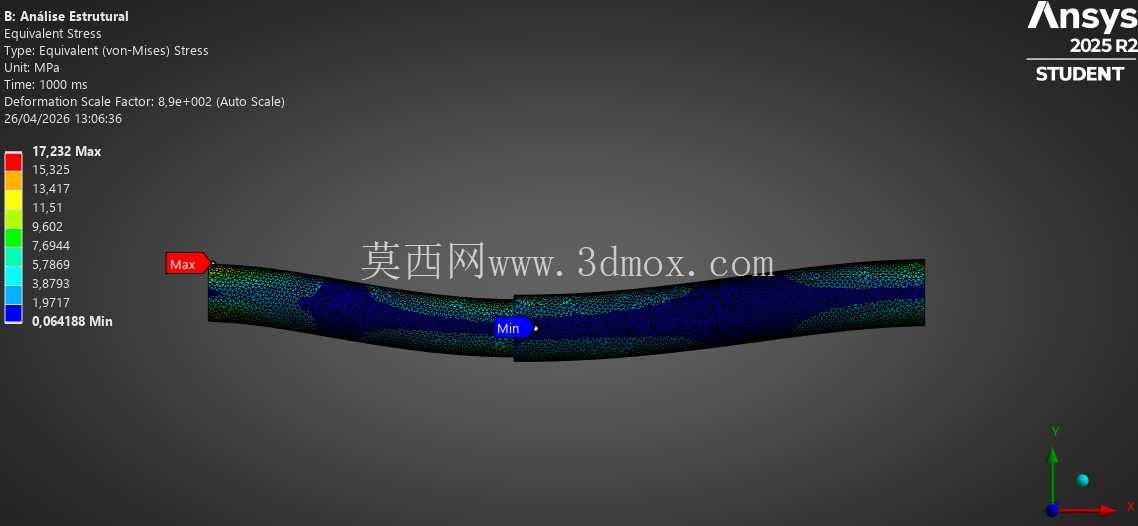

　　在结构建模完成后，通过有限元分析手段对轴的整体受力状态进行模拟，约束轴承安装位的自由度，在传动轮安装位置施加额定扭矩与径向载荷，就能直观看到不同轴段的应力分布云图，重点关注轴肩过渡位置、键槽开口位置的应力集中情况，若局部应力超过材料的许用应力值，就针对性调整过渡圆角半径、优化轴段直径配比，或者调整键槽的开设位置，确保整个轴在额定工况下的安全系数落在合理区间内。

　　从安装边界来看，该轴的轴向定位通过两端轴承端盖实现，轴上零件的周向固定通过平键连接完成，各轴段的长度尺寸需要严格匹配安装腔体内的零件排布空间，避免出现装配后零件窜动或者定位失效的问题，轴端的倒角设计既方便装配过程中零件的导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤配合面。这类轴类零件的建模过程需要特别注意各轴段的同轴度要求，不同配合面的圆柱度公差需要根据功能需求设定，支撑位的表面粗糙度要求要高于非配合面，才能保证轴承运转时的回转精度，减少运行过程中的振动与噪声。很多设计人员在做轴类设计时容易忽略过渡圆角的细节，直接采用直角台阶建模，实际加工出来的零件在交变载荷作用下很容易在台阶位置萌生疲劳裂纹，最终导致断轴故障，通过有限元分析提前识别这些应力集中点，就能在设计阶段把隐患消除，大幅降低后续现场运维的成本。
