PICCO ACE机加工精密刀具组件结构

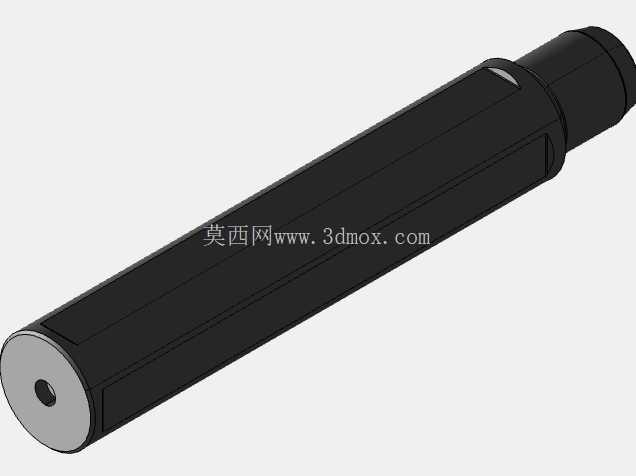

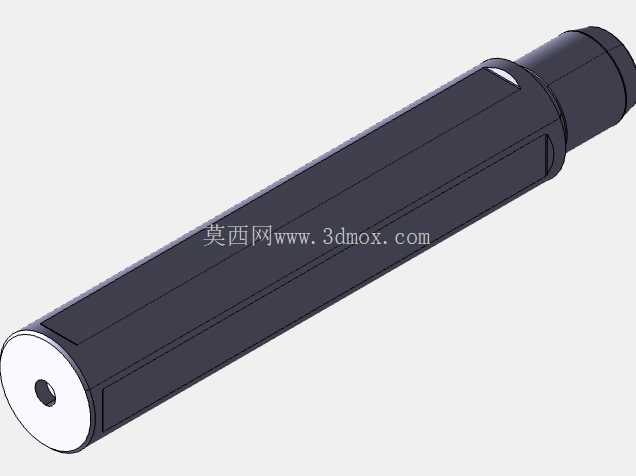

　　在精密数控加工的实际生产场景里，这类小型精密刀具组件主要适配小直径内孔加工、窄槽切削、微型倒角等常规刀具难以覆盖的加工工况，常见于医疗精密零件、航空航天小型结构件、液压阀块内流道加工环节，能在紧凑的加工空间内完成稳定切削作业，避免长刀杆带来的振刀问题。从结构设计来看，该组件采用直柄式主体结构，主体外圆做了多段平面防滑设计，既可以适配常规的ER弹簧夹头刀柄装夹，也能配合专用的capto快换接口模块实现快速换刀，减少机床停机待刀的时间。主体尾部做了封闭端设计，中心预留的小孔是内冷通道的出口，加工时可以直接将高压切削液输送到切削刃区域，及时带走切削产生的热量，同时冲离切屑，避免切屑在狭小的内孔空间内堆积刮伤已加工表面。

　　设计阶段首先考虑的是装夹刚性问题，主体采用整体硬质合金基材做内芯，外部包裹防滑工程塑料套，既保证了整体的抗弯强度，又能避免装夹时夹头对硬质合金基体造成压伤，塑料套上的平面结构可以和夹头的定位面配合，防止高速旋转时刀具出现打滑窜动的问题。从安装边界来看，该刀具组件的主体外径控制在常规小规格刀柄的装夹范围内，装夹时不需要额外定制非标夹头，伸出长度可以根据实际加工深度灵活调整，调整时只要保证夹持长度不小于主体总长的三分之一，就能满足常规切削参数下的刚性要求，不会出现让刀现象。

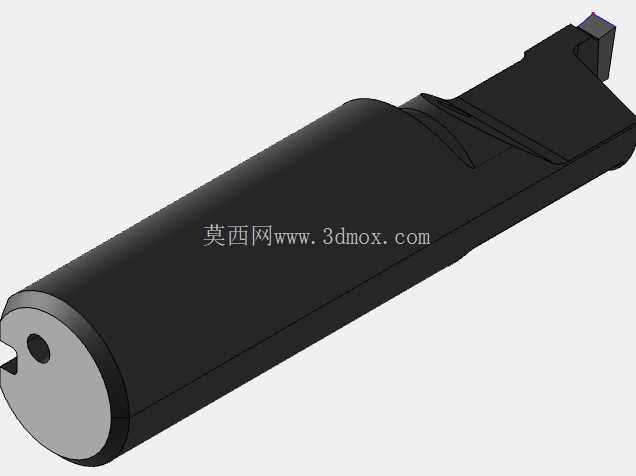

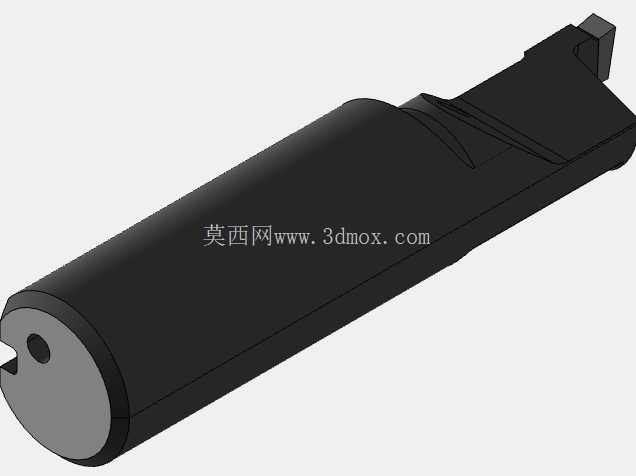

　　在实际使用过程中，这类刀具组件的拆装不需要专用工具，更换前端切削刀头时只要松开端部的锁紧螺钉，就能快速替换不同规格的切削刀片，适配不同的加工工序，比如加工内孔槽时换槽刀片，加工内螺纹时换螺纹刀片，不需要更换整个刀杆，能有效降低生产现场的刀具库存成本。结构上的防滑槽设计除了装夹防滑的作用外，还能在刀具收纳时避免滚动掉落，硬质合金刀头和主体的连接采用高精度圆柱面定位，配合端面锁紧结构，重复定位精度可以控制在0.02mm以内，换刀后不需要重新对刀就能直接加工，能有效提升批量零件加工的一致性。

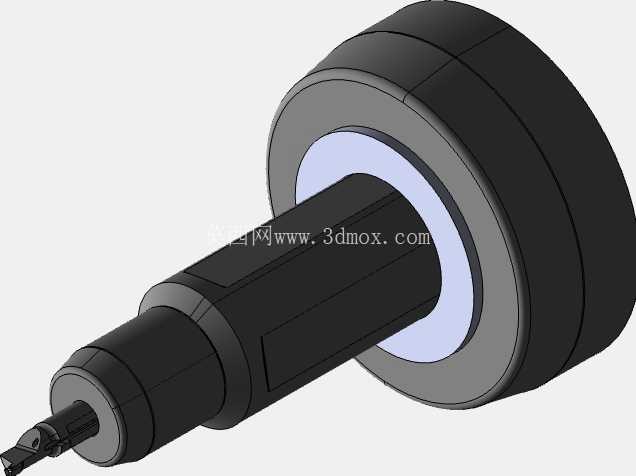

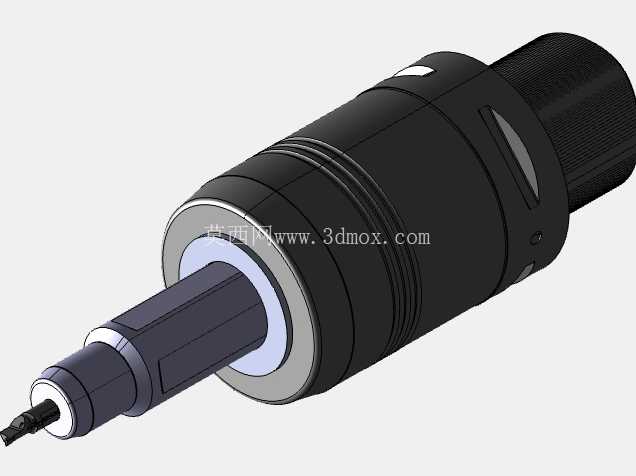

　　在切削参数匹配上，该组件适配的转速范围根据加工材质不同可以灵活调整，加工铝合金等有色金属时可以开到高转速配合快走刀，加工不锈钢等难加工材料时可以适当降低转速配合高压内冷，都能获得不错的表面加工质量。设计时还考虑了现场操作的便利性，主体外的塑料套做了哑光防滑处理，操作人员戴劳保手套拆装时不会出现手滑的问题，端部的内冷通道做了倒角处理，连接内冷管路时不会划伤密封圈，能保证高压切削液输送过程中不会出现渗漏问题。从长期使用的维护角度来看，整个组件没有易损的小零件，除了前端的切削刀片属于消耗件外，主体部分只要没有受到外力撞击变形，就能长期重复使用，日常维护只需要定期清理内冷通道里的切削液残留和切屑碎屑，保证冷却通道通畅即可。在加工深径比较大的小内孔时，这种一体式刀杆结构比组合式的抗震刀杆刚性更好，切削时的振动更小，加工出的内孔圆度和圆柱度都能满足精密零件的公差要求，不会出现锥度或者振纹的问题。针对不同的机床接口，该组件可以配合不同的转换套适配BT、HSK、capto等多种主流刀柄接口，不需要针对不同机床单独采购刀具，通用性较强。
