AMD平台CPU散热配套固定安装支架结构

日常做消费电子散热结构配套设计时，这类CPU散热固定支架是很常见的小尺寸结构件，别小看这薄薄一片冲压件，它直接决定了散热器和CPU表面的贴合精度，要是安装位公差超了0.2mm以上，要么压不紧导致导热硅脂接触不均出现局部热点，要么安装应力过大把CPU基板压出暗伤，很多装机时出现的莫名蓝屏、降频问题，追根溯源往往是固定支架的形位公差没控制好。

从实际应用场景来看，这类支架主要用在台式机AMD平台的风冷、入门一体式水冷散热器的安装环节，它的核心作用是把散热器的扣具压力均匀分散到主板对应的四个安装孔位上，避免单点应力集中损伤PCB板或者CPU核心。不同于Intel平台常见的塑料背板加金属扣具组合，AMD平台很多原装或者第三方入门散热会采用这种一体式金属冲压支架，直接从主板正面通过螺丝固定在预埋的铜柱上，安装步骤更少，对主板背面的空间要求更低，适合ITX小机箱这类背面没有多余空间容纳厚背板的装机场景。

说到设计思路，做这个支架的三维建模时，首先要卡准的就是四个安装耳的孔位中心距，这个尺寸是严格跟着AMD平台的安装规范来的，孔位偏差不能超过0.1mm，不然螺丝会拧偏，强行上螺丝会把主板上的铜柱扯松。中间的方形镂空区域尺寸也有讲究，内边缘要刚好避开CPU插座周围的电容、电感元件，不能和主板上的贴片元件产生干涉，同时镂空尺寸又不能做太大，不然支架的整体刚性会下降，拧紧螺丝的时候容易出现中部拱起的变形，导致散热器压力不均。四个安装耳上的通孔要做沉台设计吗？其实这类薄冲压件一般不做沉台，直接冲成光孔就行，靠螺丝的垫片来分散压力，毕竟支架本身厚度通常只有1.2mm到1.5mm的镀锌钢板或者冷轧板，做沉台反而容易让孔位周边出现应力集中，安装时稍微用力就会开裂。

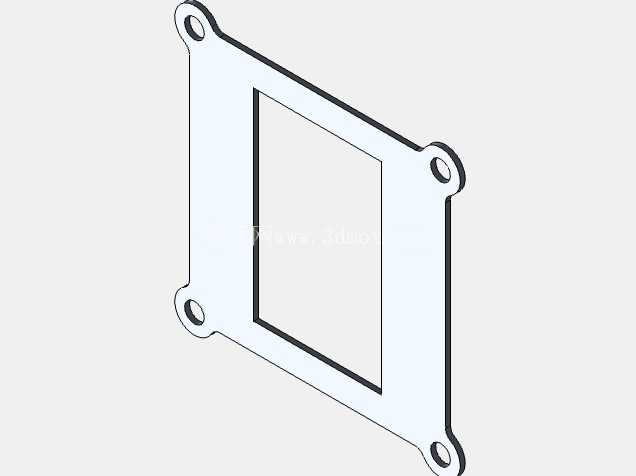

再看外形和安装边界，整个支架是不规则的四边形结构，四个带孔的安装耳向外延伸，每个耳片的圆角处理不能省，一方面是冲压工艺的要求，避免直角位置出现冲裁毛刺割伤安装人员的手，另一方面也能减少应力集中，避免安装时耳片从根部断裂。支架的整体平面度要求很高，建模的时候要把冲压后的回弹量考虑进去，通常冷冲压钢板的回弹角度在1到2度左右，做模具的时候要提前做补偿，不然成品支架会出现翘曲，装上去之后和散热器底座之间有缝隙。安装的时候要注意，这个支架是贴在主板正面的，所以支架和主板接触的一面不能有任何凸起的冲裁毛刺，不然会刮伤主板上的线路，建模时要把冲裁的塌角面朝向主板一侧，断裂带和毛刺面朝向外端，后续做表面处理的时候还要做电泳或者喷塑，既防锈又能起到绝缘作用，避免金属支架直接接触主板线路造成短路。

很多新手做这类结构件的时候，容易忽略支架和散热器底座的避让空间，其实支架中部的方形镂空除了避开CPU插座，还要给散热器底部的导热底座留出足够的下沉空间，不能让支架顶住散热器的底座边缘，不然哪怕螺丝拧得再紧，导热底座也没法和CPU表面完全贴合。另外四个安装耳的弯折角度也要注意，不是完全和主体平面齐平的，会有非常微小的向下弯折角度，大概0.5度左右，这样当螺丝拧紧的时候，耳片产生的弹性变形会给散热器提供持续的压紧力，不会因为长期使用出现热胀冷缩导致螺丝松动，压力衰减。

从材料选择上来说，这类支架一般用SPCC冷轧钢板就足够，不需要用不锈钢，毕竟在机箱内部没有潮湿腐蚀的环境，SPCC的冲压性能更好，成本也更低，表面做黑色电泳处理，既美观又能防锈，还不会和主板产生电位差导致电化学腐蚀。厚度选择上1.2mm是比较均衡的选择，太薄的话刚性不够，拧紧螺丝容易变形，太厚的话会占用CPU周围的空间，和高马甲内存产生干涉，毕竟现在很多DDR5内存的马甲高度都不低，支架边缘如果太厚太突出，很容易挡住内存的安装位。

实际装机测试的时候，这类支架的安装逻辑是先把支架对准主板上的四个铜柱，用手拧螺丝预固定，不要一开始就把某一颗螺丝拧紧，要按照对角线顺序逐步拧紧，每颗螺丝的扭矩控制在0.5N·m左右就足够，扭矩过大不仅会让支架变形，还可能把主板上的铜柱从PCB板上扯下来，造成不可逆的损坏。很多第三方散热厂家在做配套支架的时候，会在支架和主板接触的一侧贴一层很薄的绝缘麦拉片，进一步避免短路风险，不过只要支架的表面处理到位，毛刺控制得好，不贴麦拉片也完全没问题，还能减少装配工序，降低生产成本。
