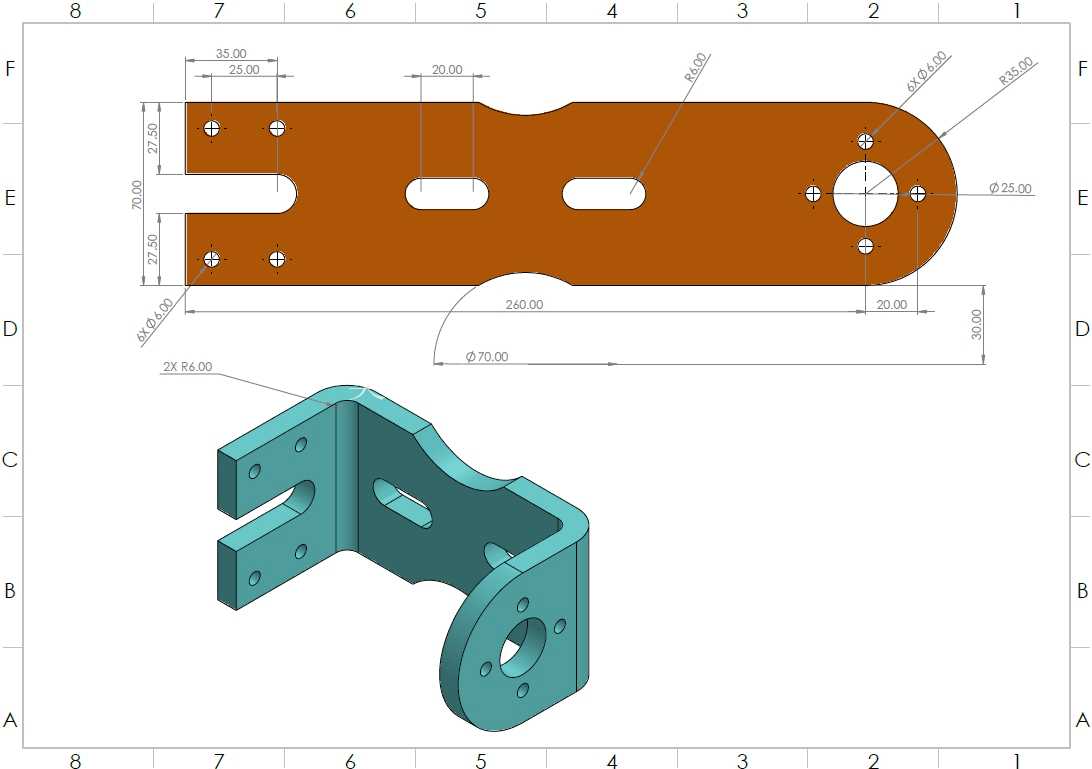

金属板材折弯连接支架结构设计方案

项目分类:通用五金配件 发布时间:2026-07-14 ID:1195734
  • 金属板材折弯连接支架结构设计方案

这类钣金支架在工业装配场景里的覆盖范围极广,小到电气柜内部的元件安装固定,大到自动化生产线边的轻型管线承托、小型设备的辅助支撑,都能见到同结构类型构件的身影。不同于铸造、机加工成型的支撑件,这类钣金件的核心优势在于成型效率高、材料利用率好,在满足同等承载要求的前提下,自身重量能比铸铁支架降低六成以上,非常适合对设备自重有严格控制的移动装备、轻量化装配场景。

从实际使用的功能逻辑来看,该支架作为中间连接部件,需要同时兼顾两个对接面的装配精度:一侧要和被支撑的构件完成定位固定,预留的安装孔位需要适配常用的螺栓连接规格,孔位公差控制在±0.1mm范围内,避免装配时出现螺栓无法穿入、对接面错位的问题;另一侧要和设备主体的安装基面贴合,折弯后的法兰边平面度需要控制在0.2mm以内,防止安装后出现应力集中,长期受载后产生焊缝开裂或者板材变形的问题。

设计这类钣金构件的时候,首先要核算板材的受力边界:常规工况下这类支架承受的静载荷大多在50N到200N区间,选用普通冷轧钢板的情况下,3mm到5mm的板材厚度完全可以满足强度要求,不需要额外做加强筋结构就能避免受载后的挠曲变形。激光切割的下料工艺要提前预留折弯余量,不同厚度板材对应的折弯R角需要匹配折弯机的下模开口尺寸,比如3mm钢板折弯时内R角取0.5倍板厚,既能避免折弯处出现裂纹,也能保证折弯后尺寸的一致性。切割工序完成后要对孔位边缘、板材外轮廓做去毛刺处理,防止后续装配时划伤操作人员,也避免毛刺影响对接面的贴合精度。

折弯工序是整个构件成型的关键,折弯顺序的安排要避免后续工序和已成型结构产生干涉:先折出小尺寸的定位翻边,再折出主支撑面的连接法兰,每折一道弯都要核对边距尺寸和角度,90度折弯的角度公差控制在±0.5度以内,角度偏差过大会直接导致最终装配时两个对接面无法同时贴合。如果是批量生产的场景,还需要制作简单的折弯定位工装,减少每片工件的尺寸校对时间,保证同批次零件的互换性,不需要装配时额外做修配调整。

从安装边界来看,这类支架的整体外轮廓尺寸要适配安装空间的预留间隙,支架边缘和周边其他构件的最小安全距离要保留3mm以上,避免设备运行过程中因为振动产生摩擦干涉。如果应用在有防腐要求的场景,板材下料折弯完成后可以做喷塑或者镀锌表面处理,处理层厚度控制在60μm到80μm,既能满足常规室内环境的防腐要求,也不会因为涂层过厚影响安装孔的配合精度。对于需要经常拆装的使用场景,还可以在安装孔位压装铆接螺母,避免多次拆装后板材上的螺纹孔滑牙,提升构件的重复使用寿命。

实际选型应用的时候,不能直接照搬图纸尺寸套用,需要先确认实际承载的载荷方向:如果载荷是垂直向下作用在支撑面上,现有结构的强度冗余足够;如果载荷存在侧向的冲击力,就需要在折弯处增加三角加强筋,或者适当提升板材厚度,避免长期受冲击后折弯角度产生变形。另外还要注意安装面的固定方式,如果是采用焊接固定,要在支架贴合边预留焊接缺口,避免焊缝凸起影响支架和基面的贴合度;如果是采用螺栓固定,要保证孔位中心到板材边缘的距离不小于2倍螺栓直径,防止螺栓锁紧时板材边缘产生变形。
