法兰安装式双作用液压缸结构设计

在液压传动系统的实际落地场景里，这类带方形安装法兰的双作用液压缸，是把液压能转化为直线往复机械能的核心执行部件，常见于压铸设备的合模进给、工装夹具的夹紧动作、自动化产线的工件推送、专用机床的主轴进给这类需要稳定直线推力的工位。不同于螺纹安装、脚架安装的油缸结构，法兰安装的形式在安装端的刚性表现更突出，能承受一定程度的径向偏载，适合安装空间轴向尺寸受限、需要油缸端面直接贴合设备立板固定的布局场景。

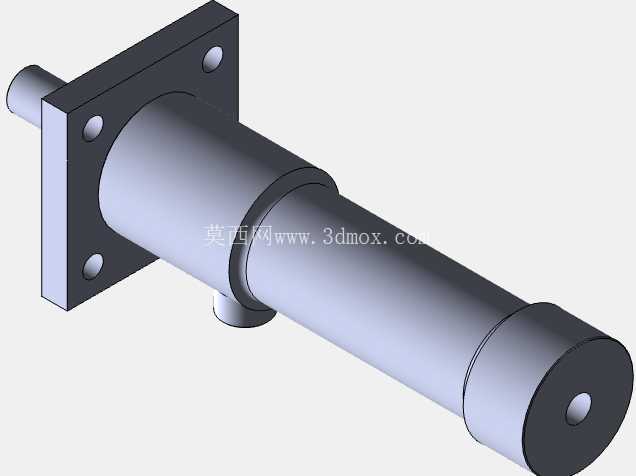

从结构设计逻辑来看，这款油缸采用双作用的工作原理，即活塞两侧的腔体都可以通入压力油，通过换向阀控制压力油的流向，就能实现活塞杆的伸出与缩回动作，相比单作用弹簧复位的油缸，它的回程力稳定可控，动作响应速度更快，行程范围内的推力输出一致性更好，不需要依赖弹簧提供复位力，也就避免了弹簧长期使用出现疲劳失效、回程力衰减的问题。前端的方形安装法兰做了四个通孔设计，安装时可以从设备安装板的外侧穿入螺栓完成固定，安装操作的便利性比内侧穿装螺栓的结构更好，后期维护拆卸时不需要拆解周边过多的管路和护罩，就能完成油缸的整体更换。

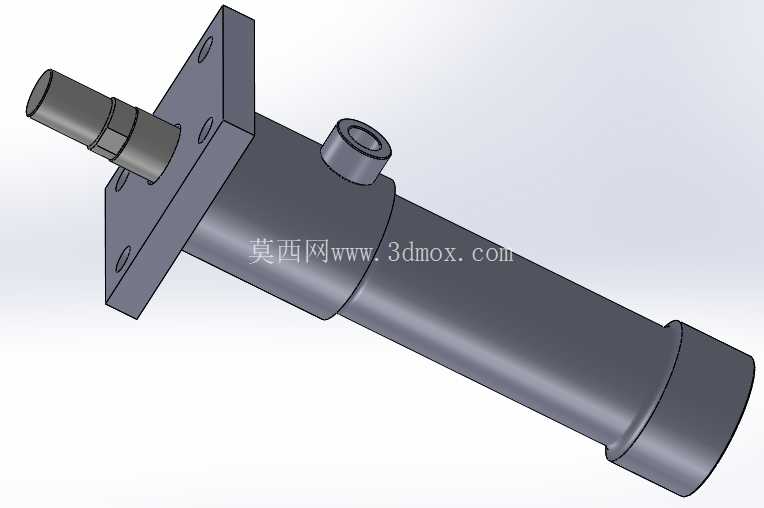

尺寸边界上，这款油缸的缸径、杆径、行程参数匹配常规中低压液压系统的使用需求，缸筒部分采用等径圆柱结构，外圆表面做了光滑过渡处理，没有多余的凸起结构，能减少安装时与周边部件的干涉风险；活塞杆伸出端做了光轴设计，方便用户根据实际连接需求加工外螺纹或者连接孔，适配不同结构的负载接头；缸体侧面预留的油口位置做了合理的布局，不会和安装法兰的固定螺栓产生空间干涉，配管时可以直接连接标准液压管接头，不需要额外加装过渡接头调整角度。

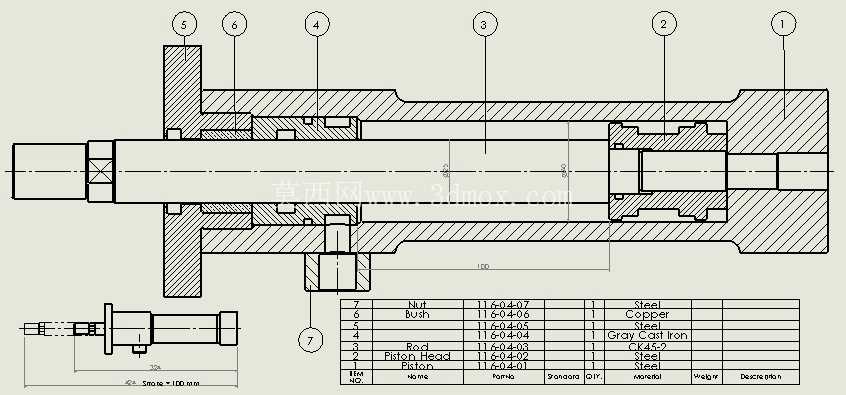

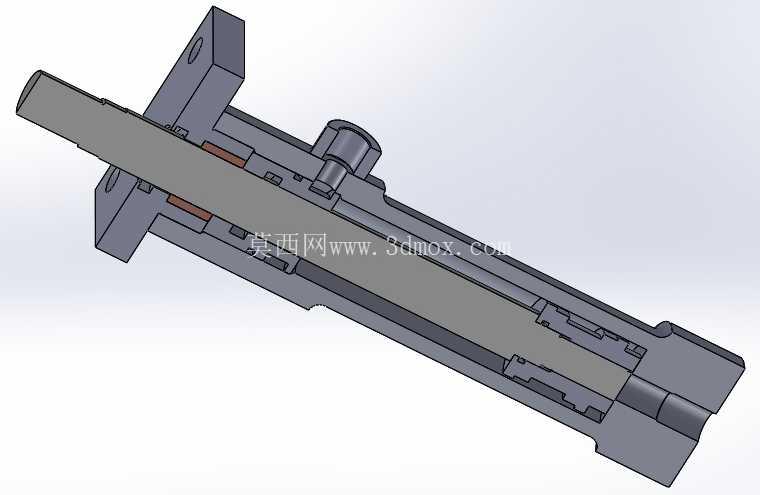

设计过程中需要重点考量的几个点，首先是法兰和缸筒的连接强度，法兰端面和缸筒的同轴度公差需要控制在合理范围内，否则安装后活塞杆会出现别劲的问题，长期运行会加速导向套和密封件的磨损，导致油缸出现内泄或者外泄的故障；其次是活塞和缸筒的配合间隙，既要保证活塞运动时不会出现卡滞，也要兼顾密封件的压缩量，保证高低压工况下的密封可靠性；另外导向套的长度设计也需要匹配行程参数，保证活塞杆全行程伸出时，导向套对杆体的支撑长度足够，避免活塞杆伸出过长时出现下垂，导致密封件偏磨。

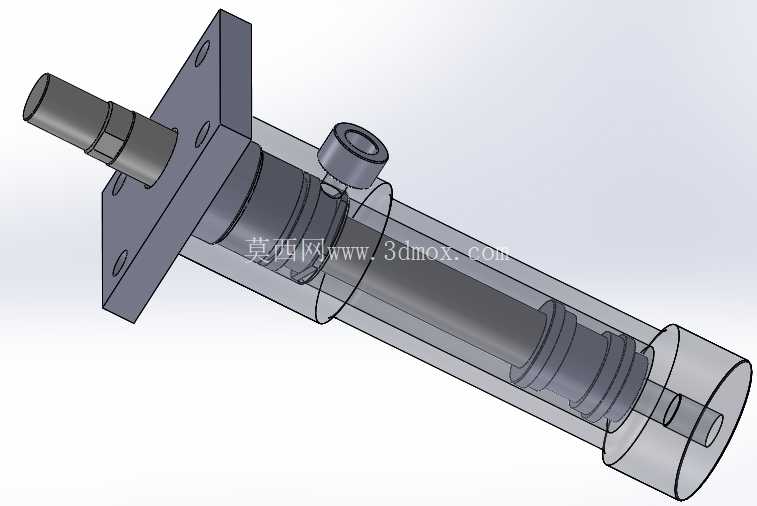

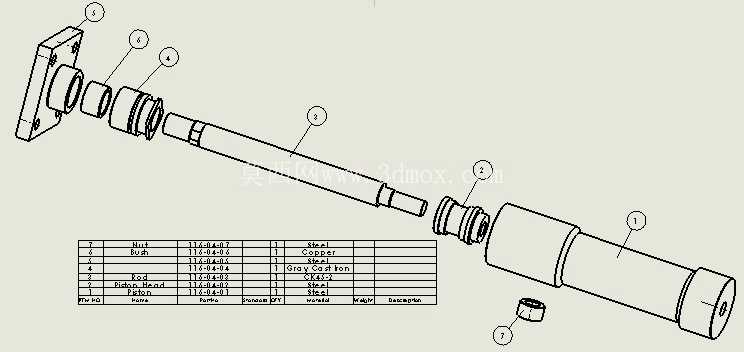

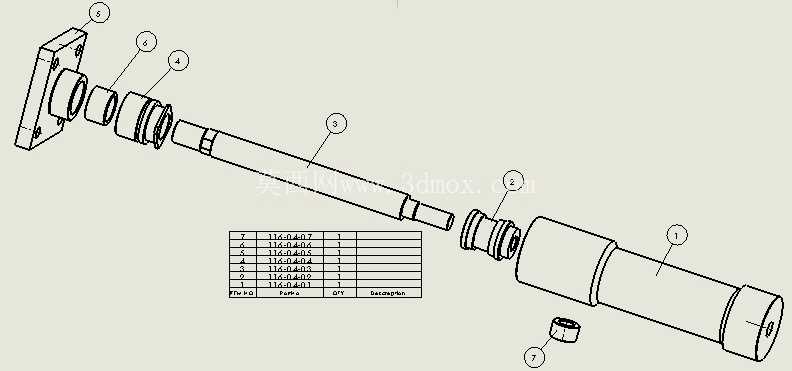

实际选型应用时，这类法兰安装油缸的安装面需要保证足够的平面度，安装板的厚度也要匹配油缸的最大输出推力，避免油缸加压时安装板出现变形，影响油缸的运行精度；管路连接时需要保证进出油口的清洁度，避免金属碎屑、杂质进入油缸内部，划伤缸筒内壁或者密封件，缩短油缸的使用寿命。在三维建模过程中，这类油缸的模型需要准确还原各个部件的装配关系，包括法兰的安装孔位置尺寸、油口的螺纹规格、活塞杆的伸出长度、缸筒的外径尺寸，这些参数都是设备布局设计时需要核对的安装边界，一旦尺寸出现偏差，就会导致现场安装时出现干涉，需要重新加工安装板或者调整管路走向，增加现场调试的工作量。

从结构细节来看，油缸的后端盖采用和缸筒同轴的圆柱结构，没有多余的安装结构，整体外形简洁，适合嵌入到设备的安装腔体内使用；各个部件的过渡位置都做了倒角处理，既避免了锐边划伤安装人员，也能减少装配时密封件被切边的风险。这类油缸的输出推力可以通过系统压力进行调节，能适配不同负载工况的推力需求，在额定压力范围内工作时，运行平稳，噪音低，动作位置重复精度能满足大部分通用工业设备的使用要求。
