双作用重型液压缸结构设计方案

在重型冶金轧制生产线、大型工程机械液压系统、压铸机合模机构、重型锻压设备这类需要大推力线性往复动作的工况场景中，双作用重型液压缸是核心的执行终端，其性能直接决定整套设备的负载输出能力与运行稳定性。不同于轻型拉杆式液压缸，这类重型缸体的设计从一开始就围绕高负载、长周期连续运行的需求展开，缸筒采用整体锻造厚壁结构，从根源上避免薄壁缸筒在高压脉冲载荷下出现鼓胀变形的问题，缸筒内壁做滚压硬化处理，表面粗糙度控制在Ra0.4以内，既降低活塞密封件的往复磨损速率，也能减少高压工况下的内泄量。

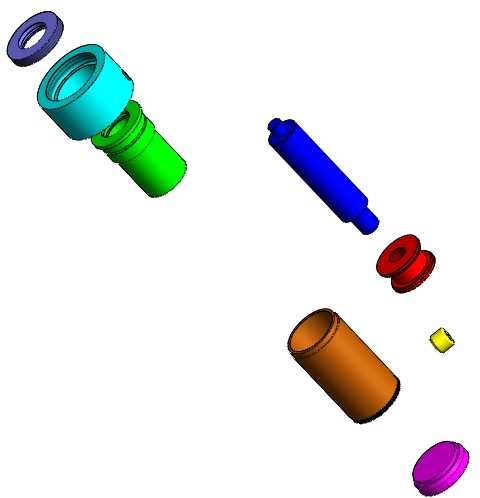

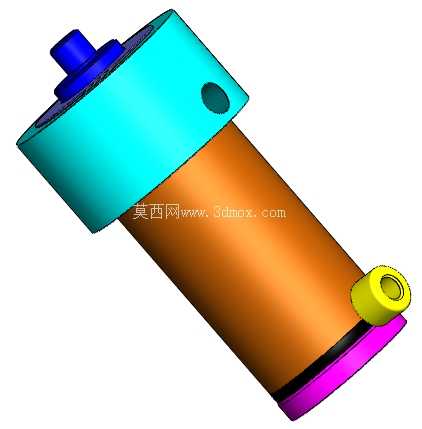

从安装适配性来看，该款液压缸采用法兰式安装端面，端面上预留的安装定位孔可直接与设备安装基座的定位止口配合，安装时无需额外加工过渡连接座，能有效缩短设备装配周期，同时法兰端面与缸筒轴线的垂直度公差控制在0.02mm以内，避免安装偏载导致活塞杆承受侧向弯矩，延长密封件与导向套的使用寿命。活塞杆表面做镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HV800以上，可抵御工况环境中的粉尘、金属碎屑刮擦，适配多粉尘、存在轻度腐蚀的工业现场环境。

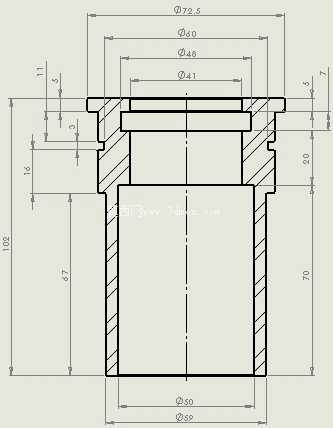

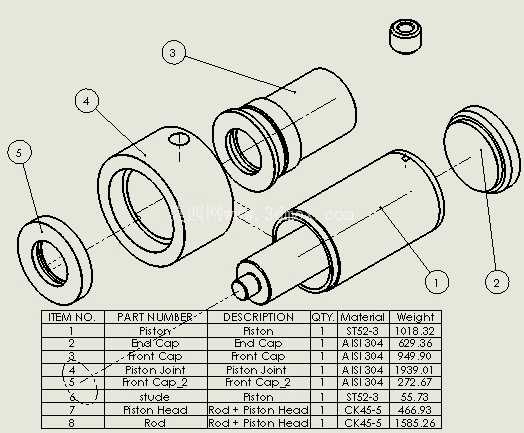

功能设计上，双作用的结构意味着活塞杆的伸出与缩回动作都依靠液压油驱动，而非单作用缸依靠弹簧或者负载自重回程，在需要精确控制回程速度、回程带负载的工况下优势明显，比如压铸机的抽芯机构、重型工装的夹紧回路、工程机械的动臂驱动回路，都需要双向可控的动力输出。活塞部位采用组合密封结构，由格莱圈、导向环、防尘圈多组件配合，格莱圈负责高压下的油液密封，导向环采用填充聚四氟乙烯材质，承担活塞与缸筒之间的径向支撑，避免金属直接接触刮伤缸筒内壁，防尘圈布置在端盖最外侧，可刮除活塞杆表面附着的污物，防止杂质被带入缸筒内部污染液压油、损伤密封件。

油口布置在缸筒尾部与杆腔侧的端面上，采用标准英制管螺纹接口，可直接适配常规液压管路的接头连接，无需额外转换接头，减少管路泄漏点。设计过程中，导向套的长度做了针对性加长，相比普通液压缸导向长度增加30%，在活塞杆全行程伸出时，仍有足够的支撑长度抵消侧向力，尤其适合存在一定偏载的应用场景，比如大型闸门的启闭驱动、重型设备的姿态调整机构，这类工况下活塞杆不可避免会承受少量径向力，加长导向套能大幅降低活塞杆弯曲变形、密封偏磨的概率。

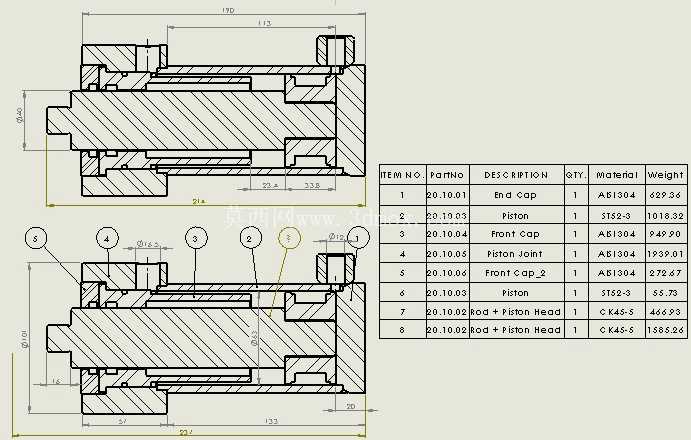

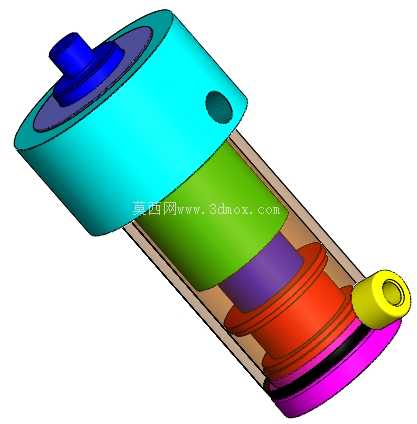

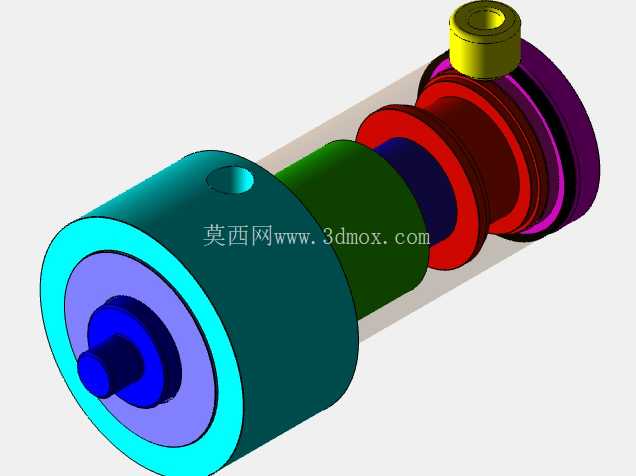

从结构细节来看，缸筒与端盖的连接采用高强度内六角螺栓锁合，螺栓预紧力经过严格计算，可承受最高重载工况下的腔体内压冲击，避免端盖在压力脉冲下出现松动。缓冲结构设置在行程两端，当活塞运行到接近行程终点位置时，缓冲柱塞会提前封闭主回油通道，让剩余油液只能通过节流缝隙缓慢排出，实现平滑减速，避免活塞刚性撞击端盖，降低设备运行时的冲击噪音，同时延长缸体本身的使用寿命。这类重型液压缸在选型匹配时，需要结合系统工作压力、负载运动速度、安装空间边界综合确认，其缸体本身的刚性足够支撑高压重载工况，不需要额外增加外部导向支撑，可直接集成到设备的结构框架中，减少设备整体的设计复杂度。在三维建模过程中，所有配合面的公差、密封件的安装槽尺寸都严格遵循液压元件设计标准，模型可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为非标液压站设计时的元件选型参考，帮助设计人员提前确认安装空间，避免实际装配时出现管路干涉、安装空间不足的问题。
