带安装法兰的USB摄像头外壳结构设计

　　这款USB摄像头外壳采用压铸成型的结构方案，核心适配市面常见的板级USB摄像头模组，在工业视觉采集、桌面办公外设、自助终端内嵌采集模块等场景中都能直接适配使用。从实际安装场景来看，外壳背部的方形安装法兰预留了三个均匀分布的安装孔位，可直接通过M3规格的螺丝固定在设备钣金面板、设备机架预留安装位或者桌面支架上，安装孔位的孔距经过适配校准，既可以适配常规自助终端的通用摄像头开孔尺寸，也能兼容小型工业检测设备的侧装、正装采集位需求，安装时法兰面与安装基准面完全贴合，不会出现模组倾斜导致的采集视角偏移问题。

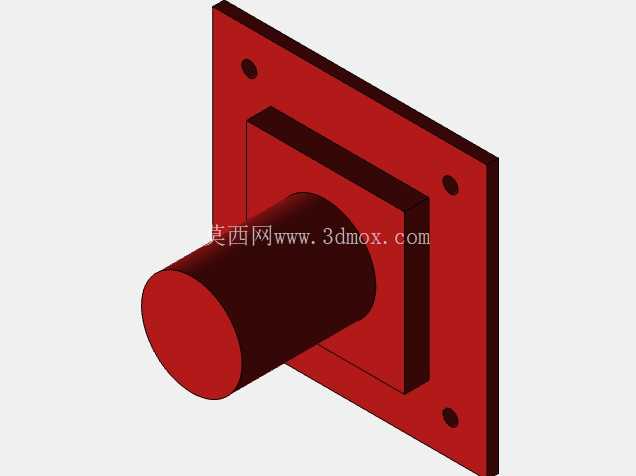

　　外壳主体分为法兰固定段与镜头容纳段两个部分，法兰固定段做了阶梯式的凸台结构，安装时凸台可以嵌入安装面板的预开孔内，既能够起到安装定位的作用，也能避免外壳与安装面之间出现缝隙，阻挡外部粉尘进入设备内部，适配有一定防尘要求的内嵌安装场景。镜头容纳段为圆柱型空腔结构，内部空腔尺寸经过校准，可容纳直径20mm以内的定焦USB摄像头模组，空腔内壁预留了0.2mm的装配间隙，既方便组装时模组的推入定位，也不会因为间隙过大导致模组在内部晃动，影响采集画面的稳定性。圆柱段的端面做了平切处理，组装时镜头端面与外壳端面齐平，不会出现镜头突出被磕碰或者内陷导致边缘画面被遮挡的问题。

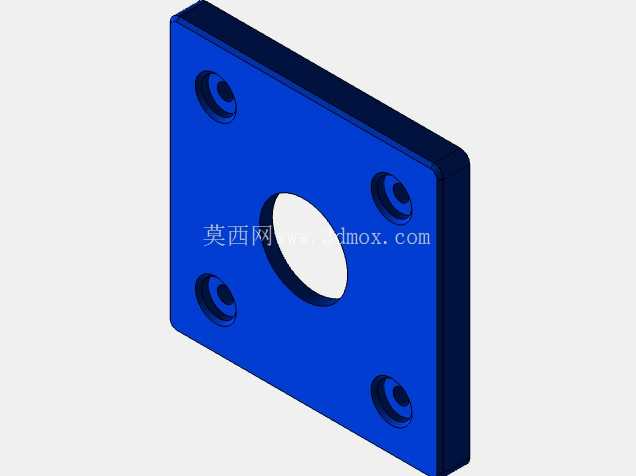

　　从设计思路来看，整个外壳没有多余的装饰性结构，所有结构特征都服务于装配与安装需求：法兰与圆柱段的连接处做了R1.5的圆角过渡，既能够降低压铸成型时的应力集中问题，减少成型后拐角处的缩孔、裂纹缺陷，也能避免组装时尖锐边角划伤操作人员。外壳的壁厚整体保持均匀，法兰段壁厚2mm，圆柱段壁厚1.8mm，壁厚差控制在0.2mm以内，符合压铸件的成型工艺要求，生产时不会因为壁厚不均出现填充不满或者局部过厚导致的缩水缺陷。安装孔位采用沉孔设计，螺丝锁紧后螺丝头完全沉入法兰面内，不会突出表面影响安装贴合度，也避免螺丝头外露剐蹭其他线路或者结构件。

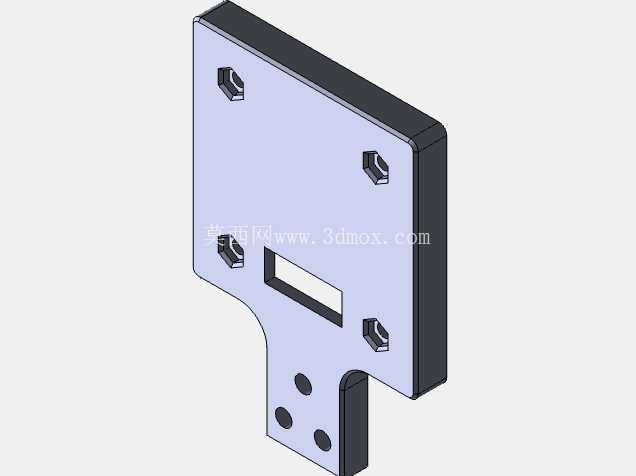

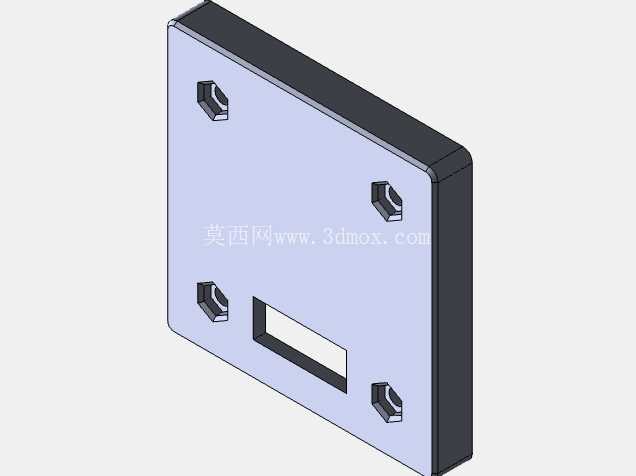

　　在实际使用中，这款外壳可以直接适配常规USB摄像头的PCB板，PCB板可通过背部法兰的预留卡槽固定，不需要额外打胶或者增加固定柱，组装工序简单，适合批量生产装配。外壳的外表面做了哑光喷塑处理的预留余量，既可以根据设备整体配色做不同颜色的表面处理，也能减少表面反光，避免外壳反光进入镜头导致采集画面出现光斑。从安装边界来看，整个外壳突出安装面的长度为32mm，法兰整体尺寸为40mm40mm，安装时只需要在安装面板上开设22mm22mm的方孔，预留45mm*45mm的安装平面即可完成装配，不需要额外的安装空间，适合空间紧凑的内嵌式设备使用。圆柱段的轴线与法兰面保持严格垂直，装配后镜头光轴与安装面垂直，不需要额外调整角度就能保证采集画面的水平度，减少现场安装的调试工作量。外壳的内部空腔在靠近法兰的位置预留了走线槽，摄像头模组的USB线材可以从走线槽引出，不会被法兰面压住导致线材破损，也能让线材排布更规整，方便设备内部的线束整理。
