TP-LINK双天线WiFi信号扩展器结构设计

　　在家庭及小型办公网络部署场景中，受墙体遮挡、空间跨度、路由器发射功率限制等因素影响，常出现局部区域WiFi信号弱、传输速率不稳定、连接易中断的问题，这类WiFi信号扩展设备正是为解决此类信号覆盖盲区问题设计的终端配套产品。从结构设计层面看，这款设备采用直插式取电结构，无需额外布设电源线或固定支架，直接插接在墙面国标86型电源插座上即可完成部署，安装边界完全适配常规墙面插座的凸起尺寸，不会遮挡相邻插座的使用空间，设备主体厚度控制在合理范围，插接后不会过度突出墙面，避免日常走动时发生磕碰。

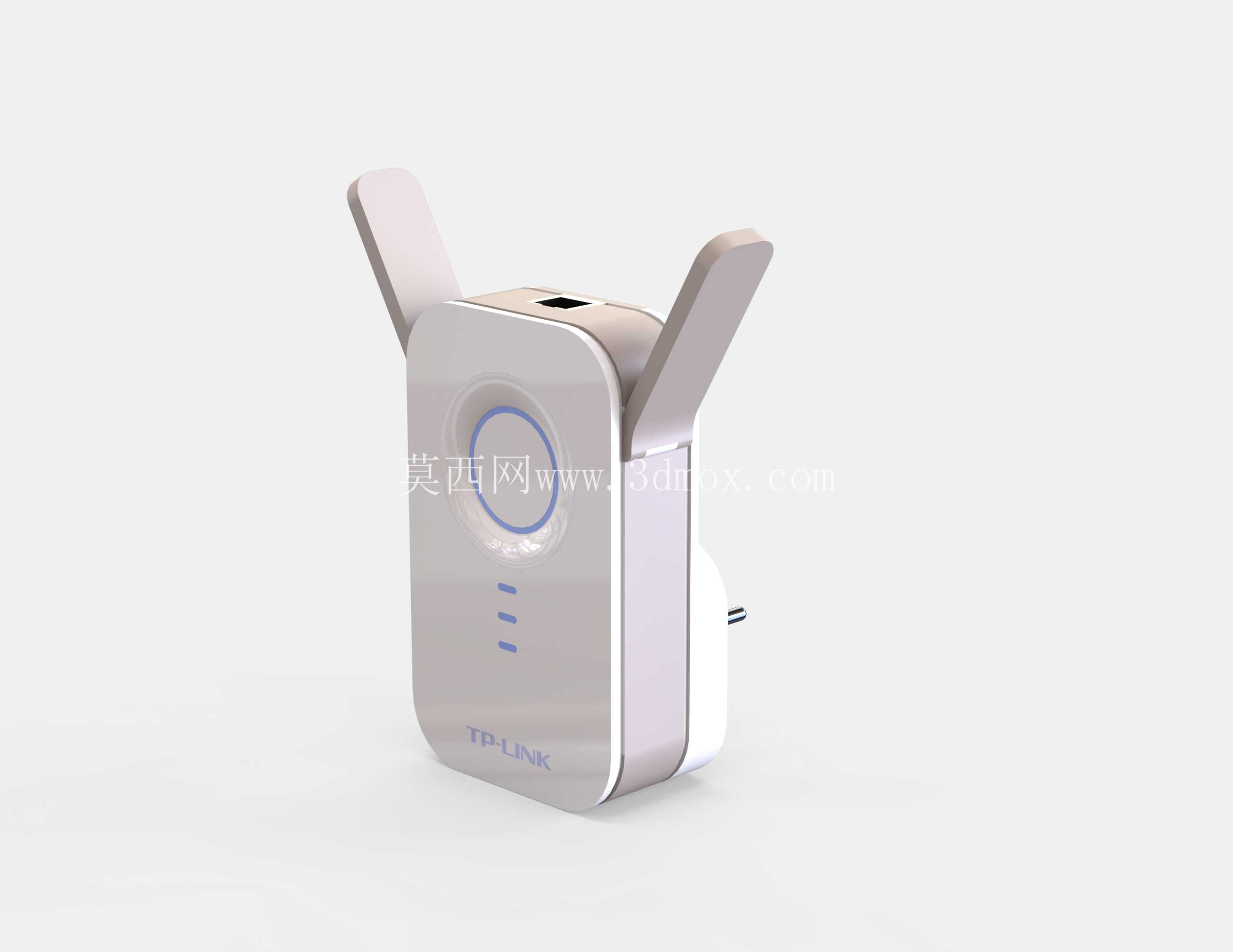

　　设备配备两根可多角度调整的外置全向天线，天线转轴采用阻尼结构设计，可根据实际覆盖区域的方位调整天线倾斜角度，优化信号辐射方向，相比内置天线方案，外置可调天线能更好地规避墙体、金属构件对信号的遮挡，提升信号穿透后的覆盖强度。设备正面设置环形状态指示灯与三格信号强度指示灯，环形灯用于指示设备工作状态，三格指示灯可直观显示当前位置接收到的上级路由器信号强度，方便用户在部署时快速找到最优插接位置，避免因安装位置信号过差导致扩展效果不佳。设备侧面集成复位按键与配对按键，复位按键采用内凹式设计，避免日常使用中误触，配对按键支持与同品牌路由器一键配对，无需手动进入管理界面设置参数，降低普通用户的配置门槛。

　　设备外壳采用阻燃ABS材质注塑成型，表面做细磨砂处理，既可以提升握持插拔时的摩擦力，也能减少日常使用中指纹、划痕的残留，外壳拼接处采用卡扣加超声波焊接工艺，接缝均匀紧密，既可以提升内部电路的防尘防护能力，也能避免长期使用后外壳出现松动异响。内部结构设计上，电源插脚与主板之间采用弹片连接结构，避免焊接结构在多次插拔受力后出现虚焊脱落问题，主板与外壳之间设置定位柱与限位筋，固定牢靠不会因晃动出现移位，天线馈线走线处设置压线筋位，避免转轴转动时拉扯馈线导致接触不良。

　　从实际使用场景看，这类设备可适配大户型住宅、复式楼层、小型临街商铺、办公室隔断区域等场景，无需更换主路由器、无需布设网线，即可快速扩展现有WiFi网络的覆盖范围，扩展后的网络可支持手机、平板、智能家居设备、笔记本电脑等多类型终端稳定连接，满足高清视频播放、网页浏览、智能家居控制等常规网络使用需求。在结构建模过程中，需要重点关注电源插脚的位置公差，确保插接时能顺利与插座铜片接触，同时要控制天线转轴的阻尼力矩，既要保证天线调整角度后可以稳定保持姿态，又要避免阻尼过大导致调整时损坏转轴结构，外壳的散热孔位置需要避开内部发热元件的正上方，同时兼顾防尘效果，指示灯位置需要做匀光处理，避免出现灯光明暗不均、漏光的问题，提升产品的外观质感。
