板端卧式USB接口连接组件结构设计

日常做消费电子、工控板卡的结构对接时，板载USB接口的选型和安装边界校核是绕不开的环节，这套卧式板端USB连接组件的结构，刚好覆盖了常规设备侧USB端口的多数设计需求。先从实际应用场景说起，这类端口主要用在台式机主板后置IO面板、工控机侧置扩展接口、显示器扩展HUB、工业网关的外设接入口位置，承担USB协议下的数据传输与小功率外设供电功能，区别于直插式立式接口，卧式结构的端口开口方向与PCB板面平行，能大幅压缩设备外壳到PCB板的垂直空间占用，适配薄型化机箱、嵌入式工控终端的紧凑布局需求。

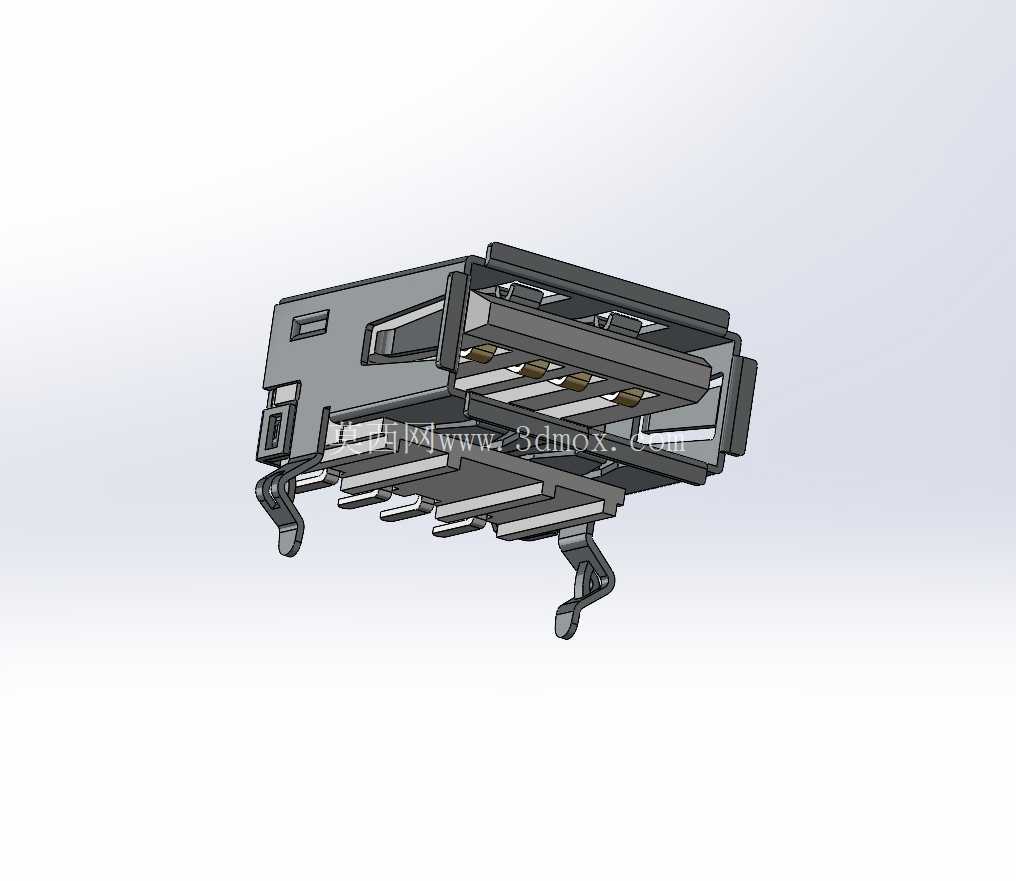

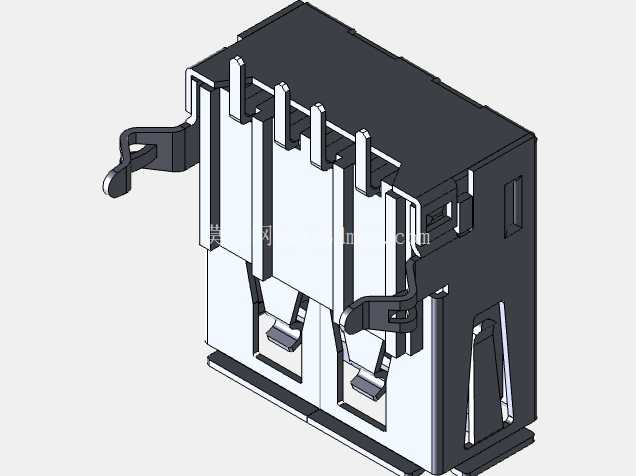

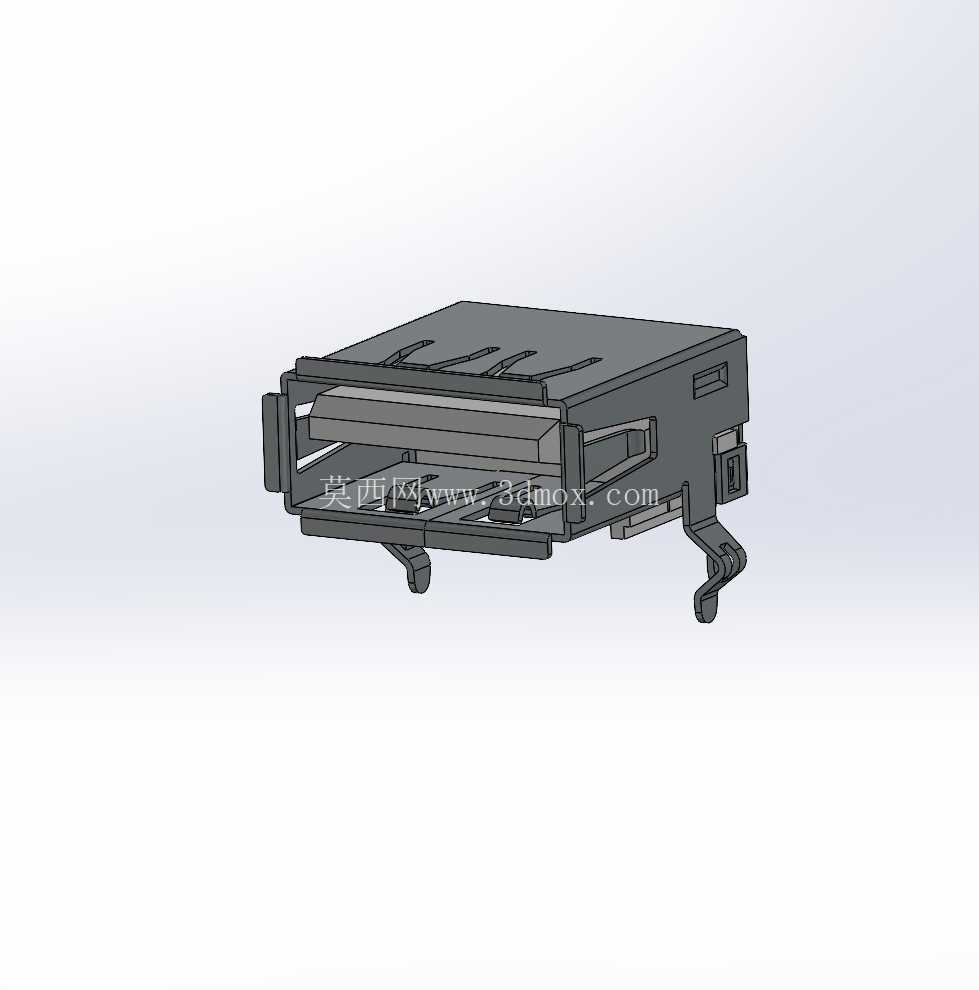

从功能特性上看，这套组件采用金属屏蔽壳全包覆结构，金属壳侧边设计有向内弯折的弹性卡扣，装配时能和设备外壳的接口开孔卡紧，避免频繁插拔导致接口移位；尾部延伸出的弯角插脚为DIP焊接引脚，过波峰焊时能牢牢固定在PCB板的对应焊盘上，相比表贴引脚，抗插拔冲击力更强，能承受至少1500次以上的标准USB公头插拔循环，不会出现引脚脱焊的问题。屏蔽壳上下侧设计有对称的弹性接触弹片，公头插入后能和公头金属外壳形成360度连续导通，有效屏蔽外部电磁干扰，保障高速数据传输时的信号稳定性，这一点在工控场景下尤为重要——车间内的变频器、伺服驱动器都会产生较强的电磁辐射，没有连续屏蔽的USB接口很容易出现传输丢包、外接设备识别失败的问题。

设计思路上，这套结构完全遵循USB-IF标准物理尺寸规范，接口内部的胶芯定位槽、接触端子排布位置都严格对应标准公头的尺寸公差，公头插入后的啮合行程控制在6.2-6.5mm之间，既不会因为行程过短导致接触不良，也不会因为行程过长造成公头拔出时卡滞。金属壳的两侧预留了焊盘固定位，除了尾部的弯角插脚，侧边可以额外加焊两个固定点到PCB的接地焊盘，进一步提升结构强度，在经常需要插拔USB设备的工位场景下，这种加固设计能把接口的使用寿命提升40%以上。胶芯部分采用耐高温工程塑料注塑成型，能承受波峰焊时260摄氏度的高温冲击，不会出现胶芯融化变形导致端子错位的问题，端子表面做镀金处理，降低接触电阻，避免长期使用后氧化导致的供电压降过大、数据传输中断问题。

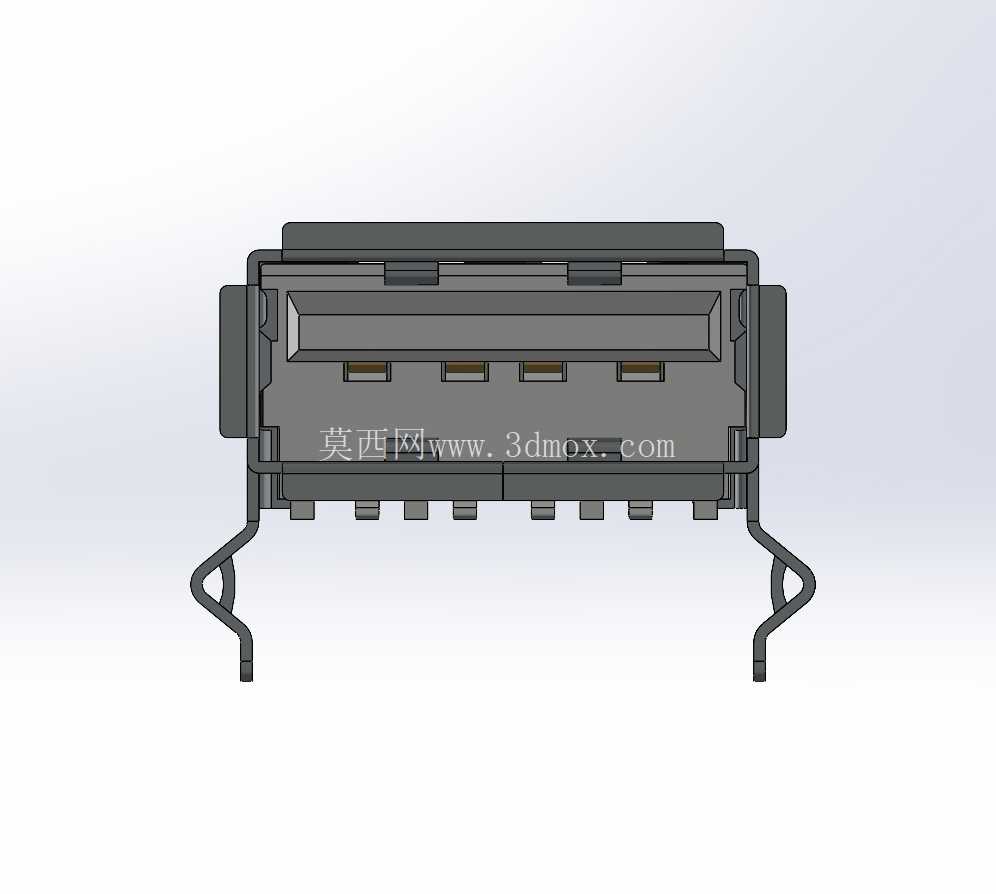

再说到外形尺寸与安装边界，这套卧式USB端口的整体宽度为14mm，垂直PCB板面的高度仅为6.8mm，沿插拔方向的深度为16.5mm，在PCB上布局时，接口前端面需要和设备外壳的开孔边缘齐平，开孔尺寸按照12.2mm宽、5.2mm高的标准USB-A口开孔预留即可，外壳开孔边缘到PCB板面的垂直距离需要控制在6.5-7mm之间，避免出现接口凹陷或者突出外壳过多的问题。PCB布局时，接口尾部的焊接引脚需要预留至少2mm的焊盘长度，引脚间距严格按照2.54mm的标准间距排布，周边3mm范围内不要布置过高的元器件，避免公头插入时和周边元件产生干涉。另外，金属屏蔽壳的接地引脚需要单独连接到PCB的保护地，走线宽度不小于1mm，保证屏蔽层的接地连续性，才能达到预期的抗干扰效果。

实际选型应用时还要注意，这类卧式接口的弯脚有90度正向和反向两种区分，这套结构的弯脚是向接口下方弯折，适配常规的PCB从外壳内侧装配的场景，如果是倒装PCB的结构，就需要选用反向弯脚的型号，这点在结构评审时很容易被忽略，往往到试产装配时才发现引脚和焊盘对不上，造成物料浪费。另外，胶芯的颜色通常对应不同的USB版本，黑色胶芯对应USB2.0版本，蓝色对应USB3.0，这套结构的胶芯为黑色，是标准USB2.0的配置，端子数量为4个，分别对应电源、数据负、数据正、接地，满足常规鼠标、键盘、U盘、低速外设的连接需求，如果需要更高传输速率的USB3.0接口，需要在胶芯上增加5个后排端子，整体宽度会增加到17mm左右，安装边界也要对应调整。
