壁挂式显示器键盘一体化工作站支架结构

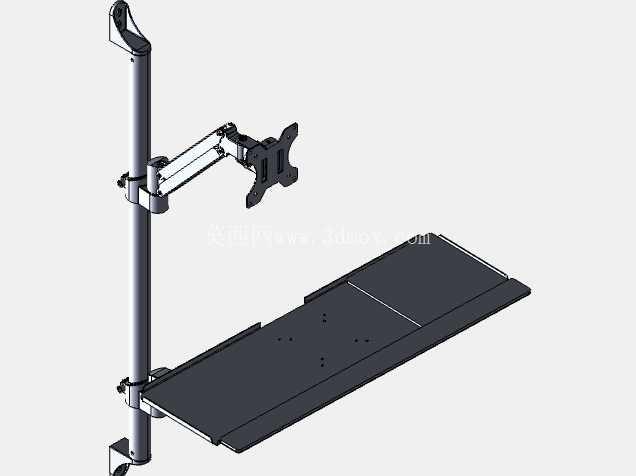

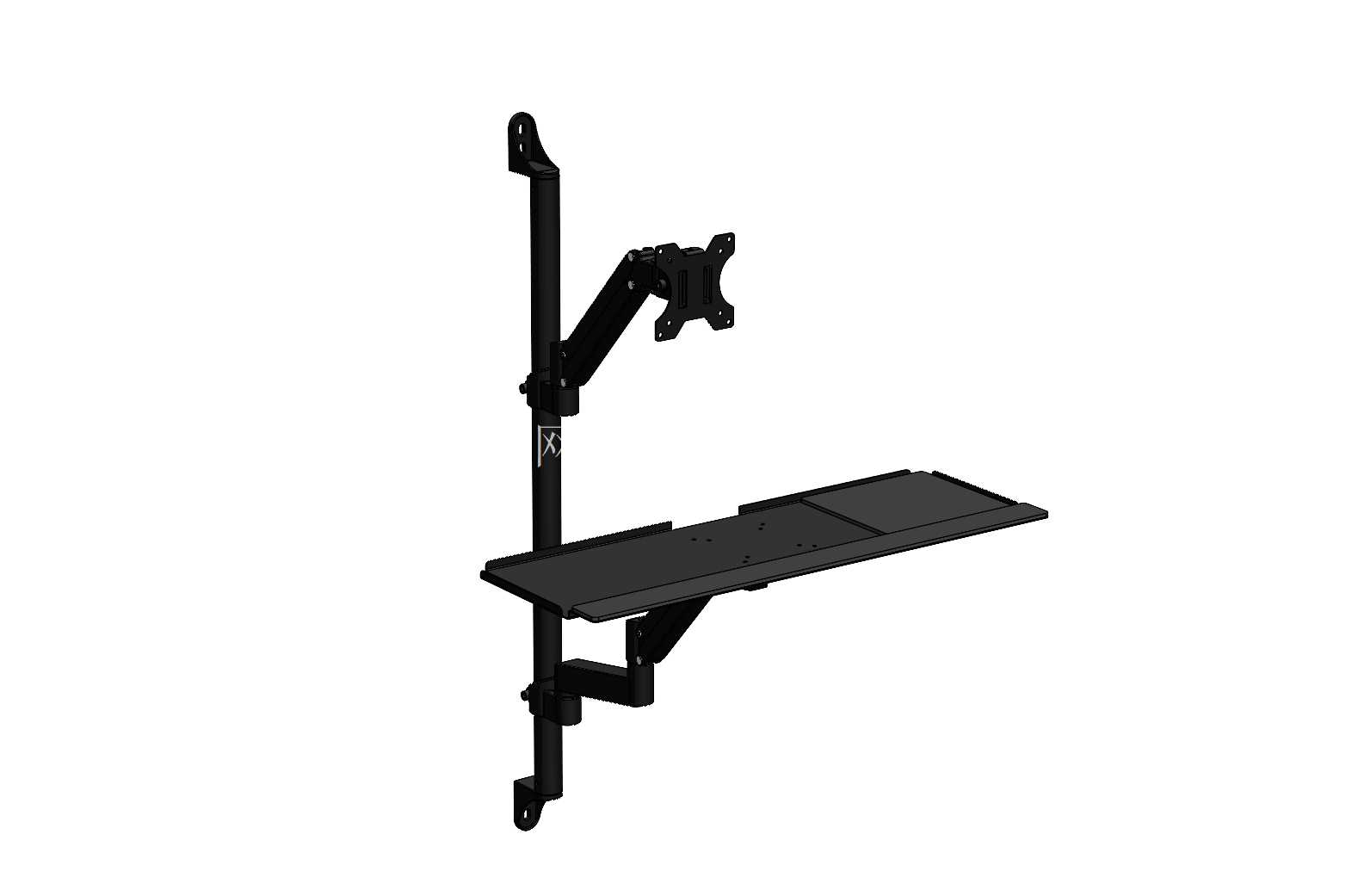

　　这款壁挂式工作站支架主要面向空间受限的工业操作工位、设备巡检点位、小型控制室场景设计，替代传统落地式操作台，将显示终端与输入操作区整合在同一壁挂承载结构上，大幅释放地面操作空间，适配车间立柱、混凝土墙面、设备侧壁等多种安装基面。从结构功能来看，整套支架分为竖向承载立柱、显示器铰接调节臂、键盘托板挂载组件三个核心部分，竖向立柱采用长条形型材结构，上下两端设置壁挂固定座，固定座预留多组安装孔位，可适配不同膨胀螺栓规格，安装时可根据操作人员站立或坐姿的视线高度，调整整个支架的竖向固定位置，立柱表面预留等距调节孔位，方便后续调整显示器与键盘托的高度区间。

　　显示器挂载臂采用多段铰接结构，连接端与立柱通过抱箍式锁紧结构固定，无需拆卸整体支架即可调整臂体的竖向位置，铰接节点处设置阻尼锁紧结构，可实现显示器俯仰角度、左右偏转角度、伸出距离的无级调节，调节到位后通过侧边锁紧旋钮即可固定位置，避免使用过程中出现屏幕下垂、移位问题，显示器挂载端采用标准VESA孔位布局，可适配主流尺寸的工业显示器、触控屏，挂载板预留走线槽位，可将显示器电源线、信号线沿臂体内部隐藏布设，避免线缆外露剐蹭。

　　键盘托板采用水平悬臂结构挂载在立柱下部，托板表面预留键盘、鼠标的固定点位，边缘设置凸起挡边，防止键盘放置后滑落，托板与立柱的连接位置同样设置角度调节结构，可根据操作人员的操作习惯调整托板的倾斜角度，托板下方预留理线空间，可收纳键盘线缆，避免线缆垂落影响操作。从设计思路来看，整套结构优先考虑安装后的操作可达性，显示器调节范围覆盖站立操作140cm-170cm视线高度、坐姿操作110cm-130cm视线高度，键盘托板的伸出距离可在20cm-45cm区间调节，保证操作人员在不同站姿、坐姿下都能找到舒适的操作位置，所有铰接位置都采用耐磨衬套结构，减少反复调节带来的结构磨损，延长支架使用寿命。

　　安装边界方面，整套支架对安装基面的强度有明确要求，混凝土墙面安装需采用M10以上膨胀螺栓，钢结构立柱安装需采用适配的抱箍组件，安装后整体承载能力可满足单台10kg以内显示器加标准键盘鼠标的承重需求，托板部分额外预留了小尺寸工控设备、扫码枪的放置空间，可适配不同工业场景的操作需求。结构设计上所有棱角位置都做了圆弧过渡处理，避免操作人员调整位置时被剐蹭，外露的锁紧旋钮都采用防滑纹路设计，戴劳保手套也可轻松完成松紧调节，适配车间操作的实际使用环境。
