Arduino Nano CH340微控制器开发板

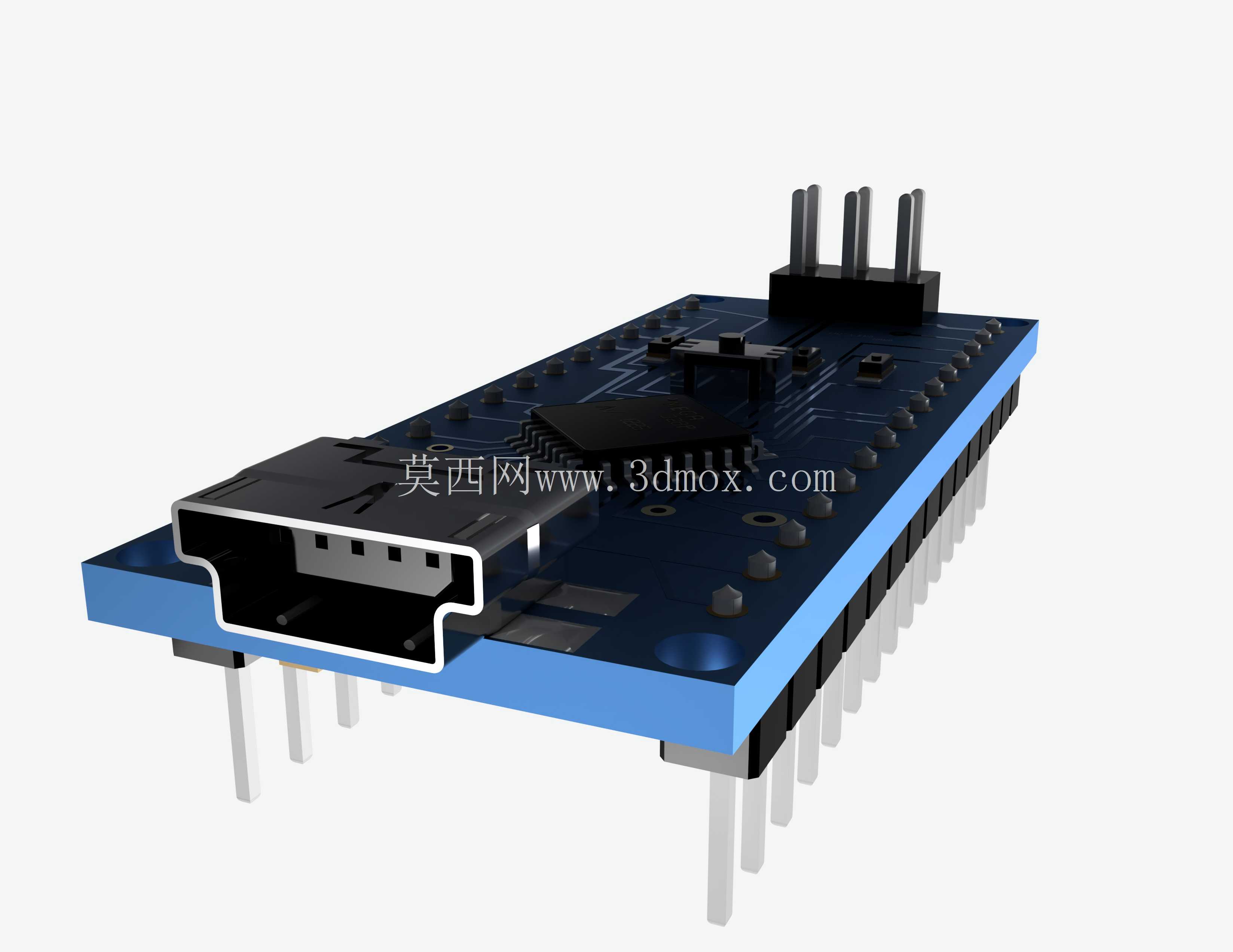

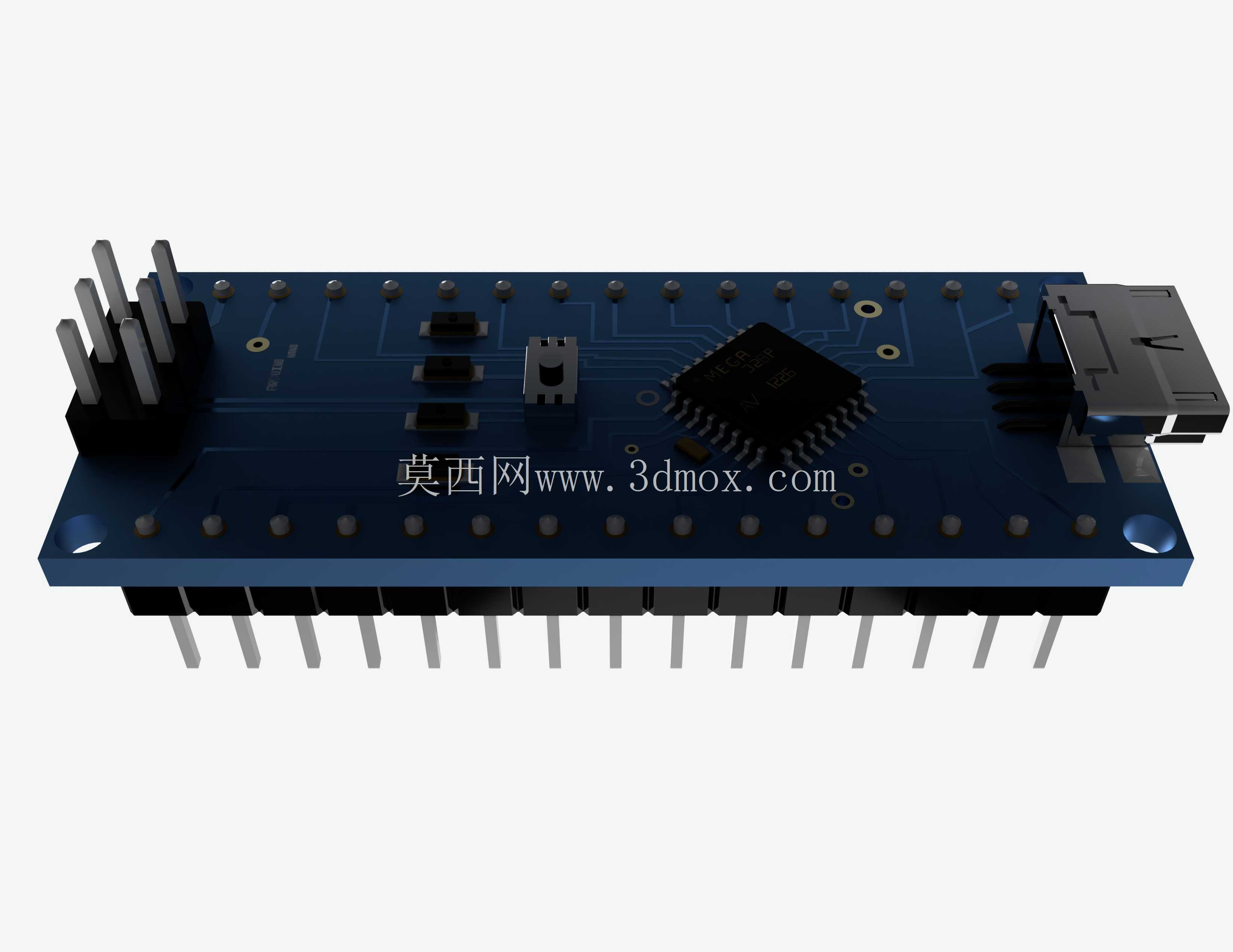

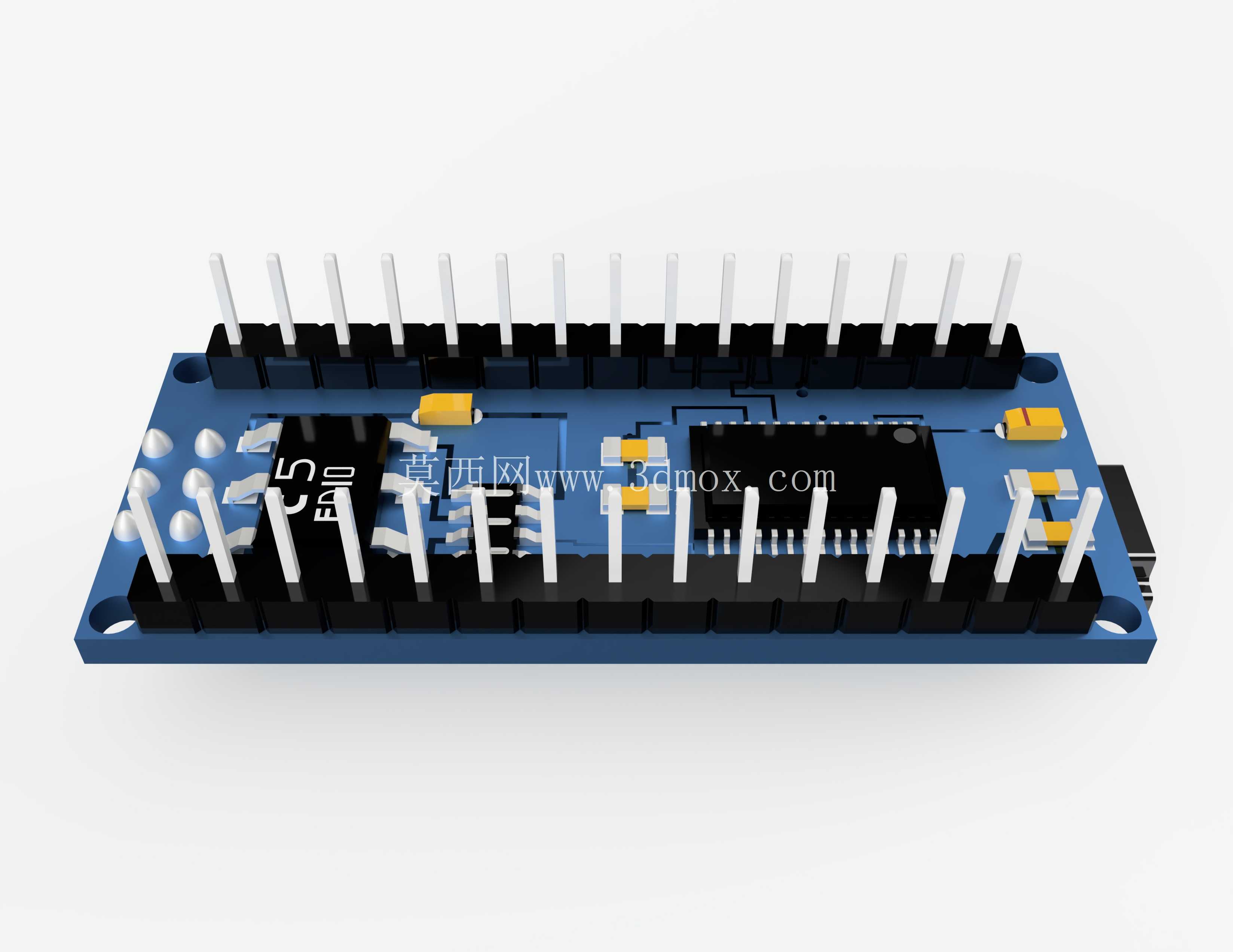

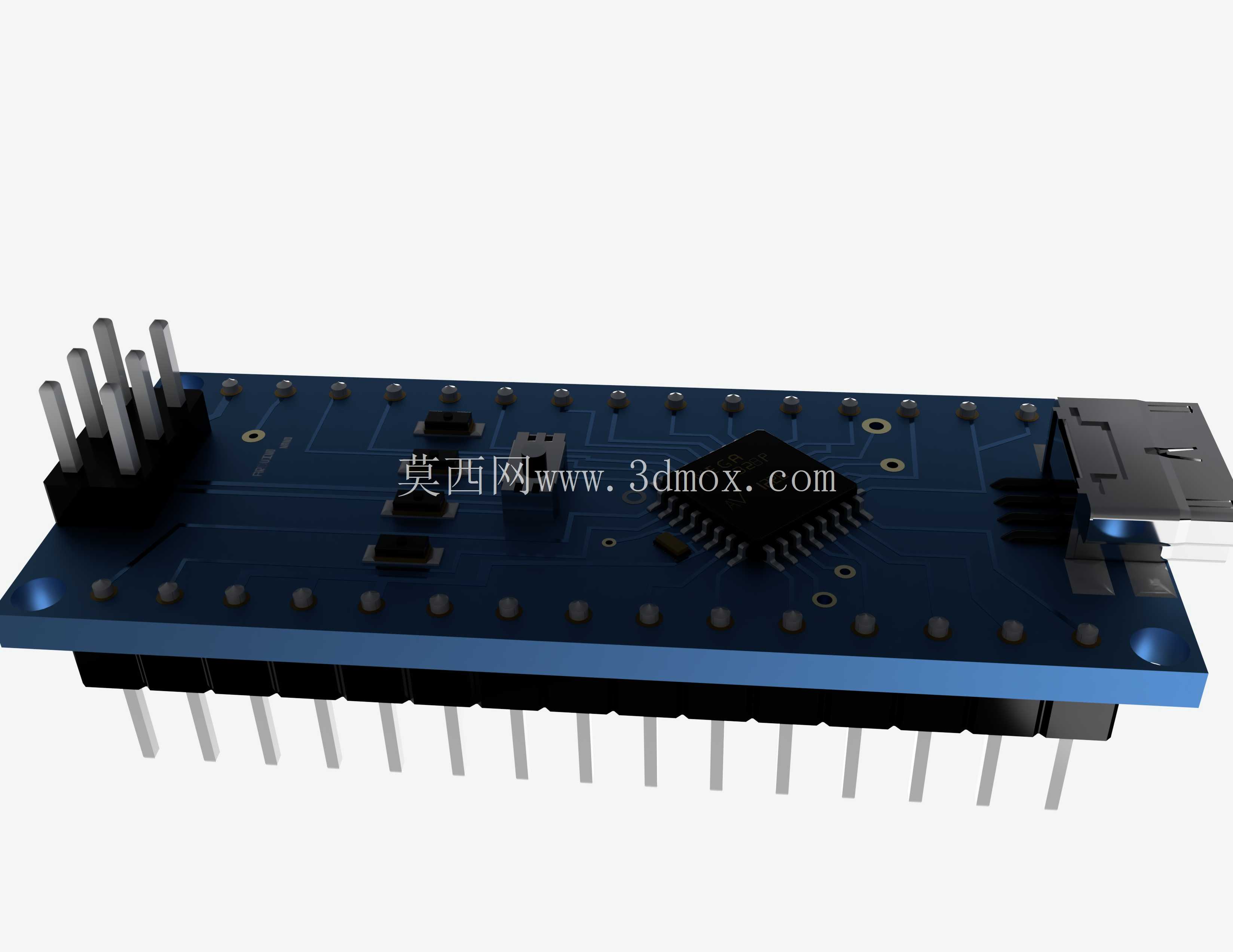

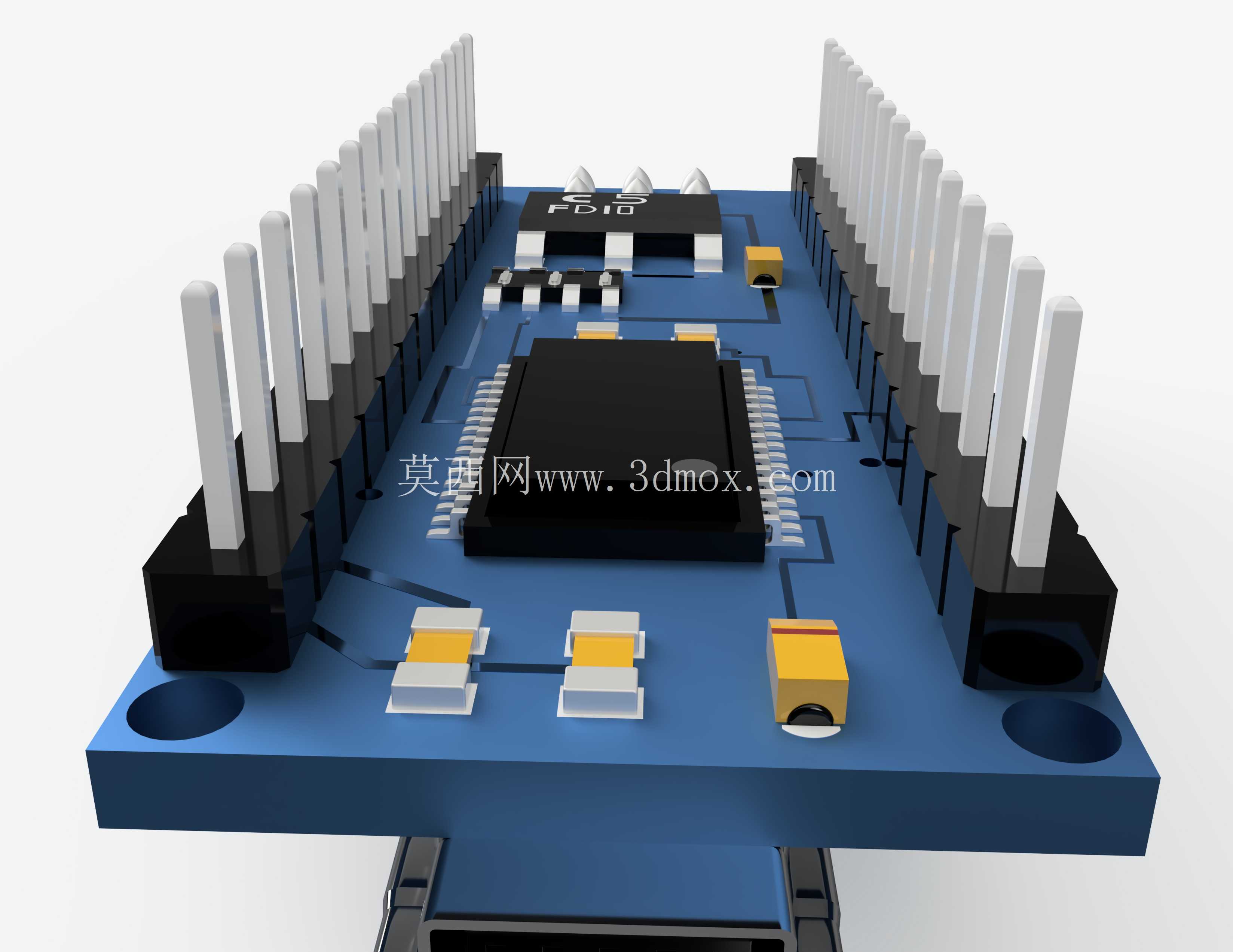

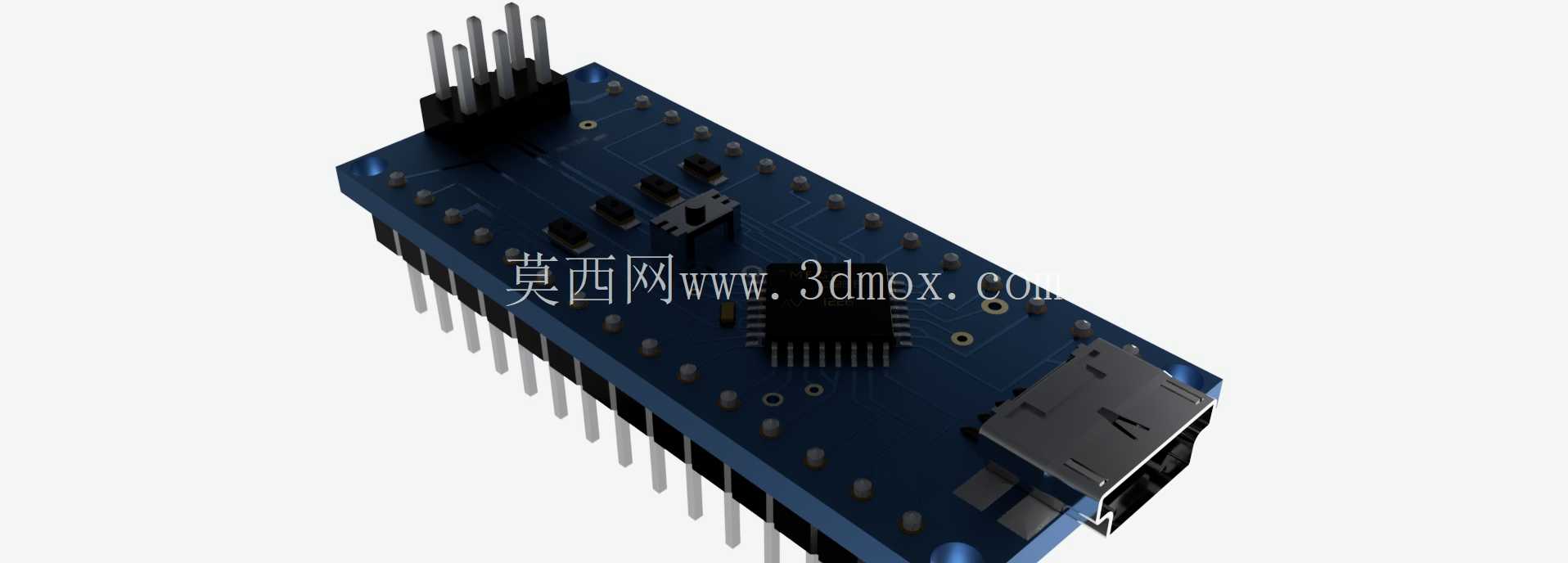

这款小型微控制器板是嵌入式开发领域常用的核心控制载体，主打面包板适配与紧凑空间部署，在小型智能硬件原型开发、教学实验装置、便携传感节点、小型自动化执行单元控制场景中应用广泛。做结构设计时，首先要明确它的安装边界，整体长宽尺寸为45mm×18mm，重量约7g，板边引出两排直插排针，排针间距为标准2.54mm，刚好匹配面包板孔距，也可直接焊接在定制载板上，排针伸出板底的长度约5mm，设计安装槽位时要预留足够的插装空间，避免排针与载板上的其他元件干涉。板载的Mini-USB接口位于板端短边一侧，接口突出板面约3mm，做外壳结构设计时要对应开出USB避让口，同时要注意接口周围的板上元件高度，USB接口旁的CH340串口芯片高度约1.5mm，外壳内壁与板面的间隙至少要留2mm以上，防止装配时压损元件。

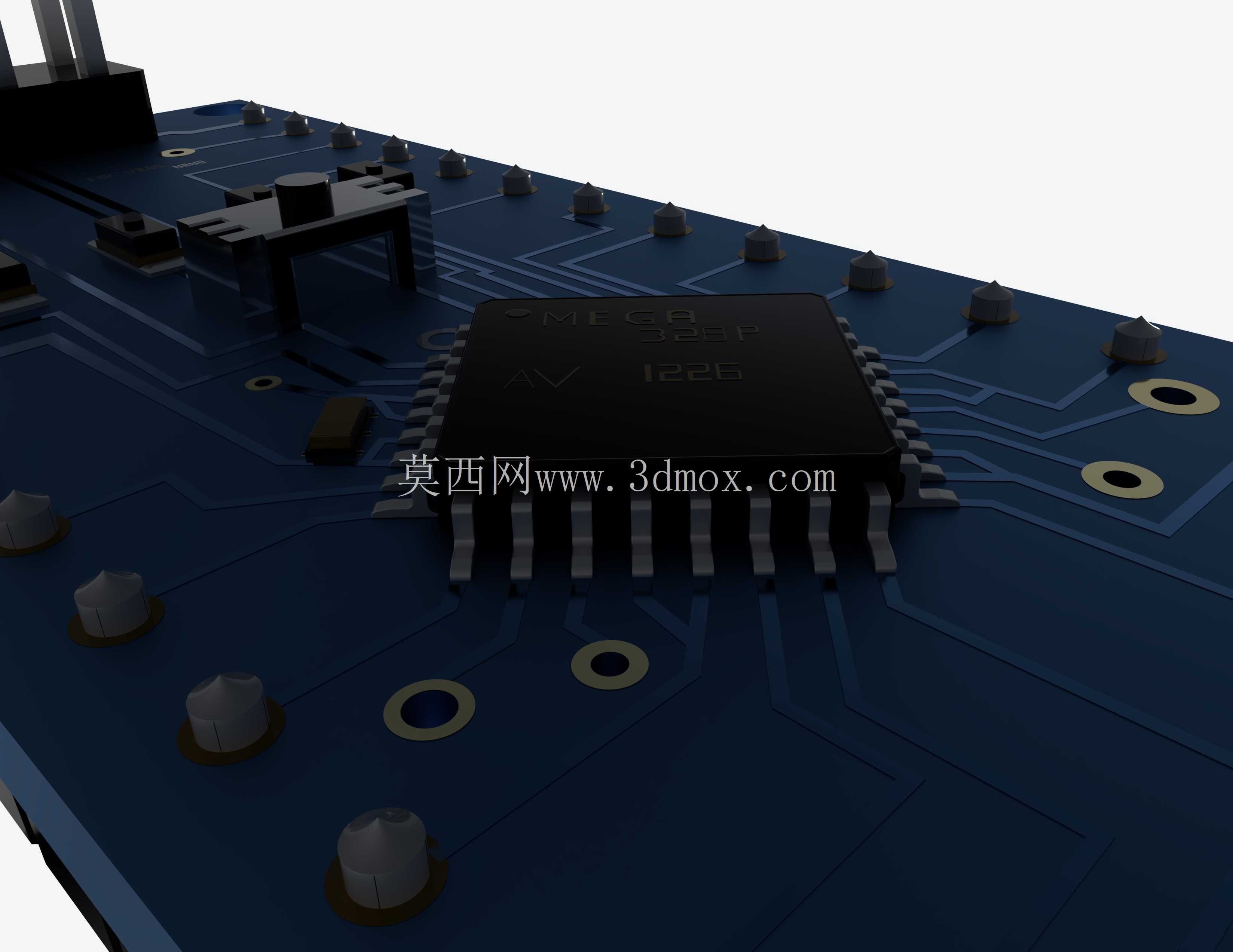

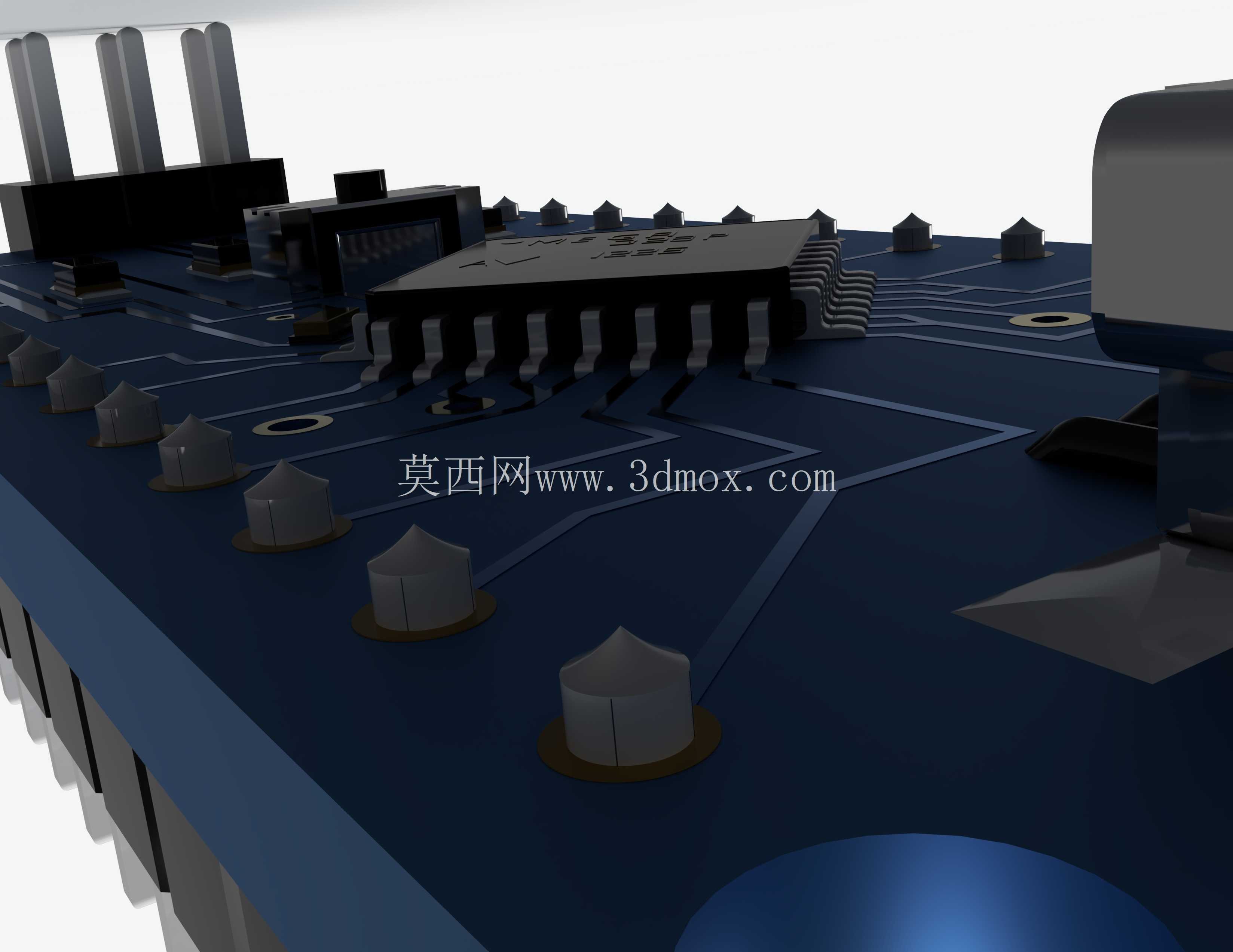

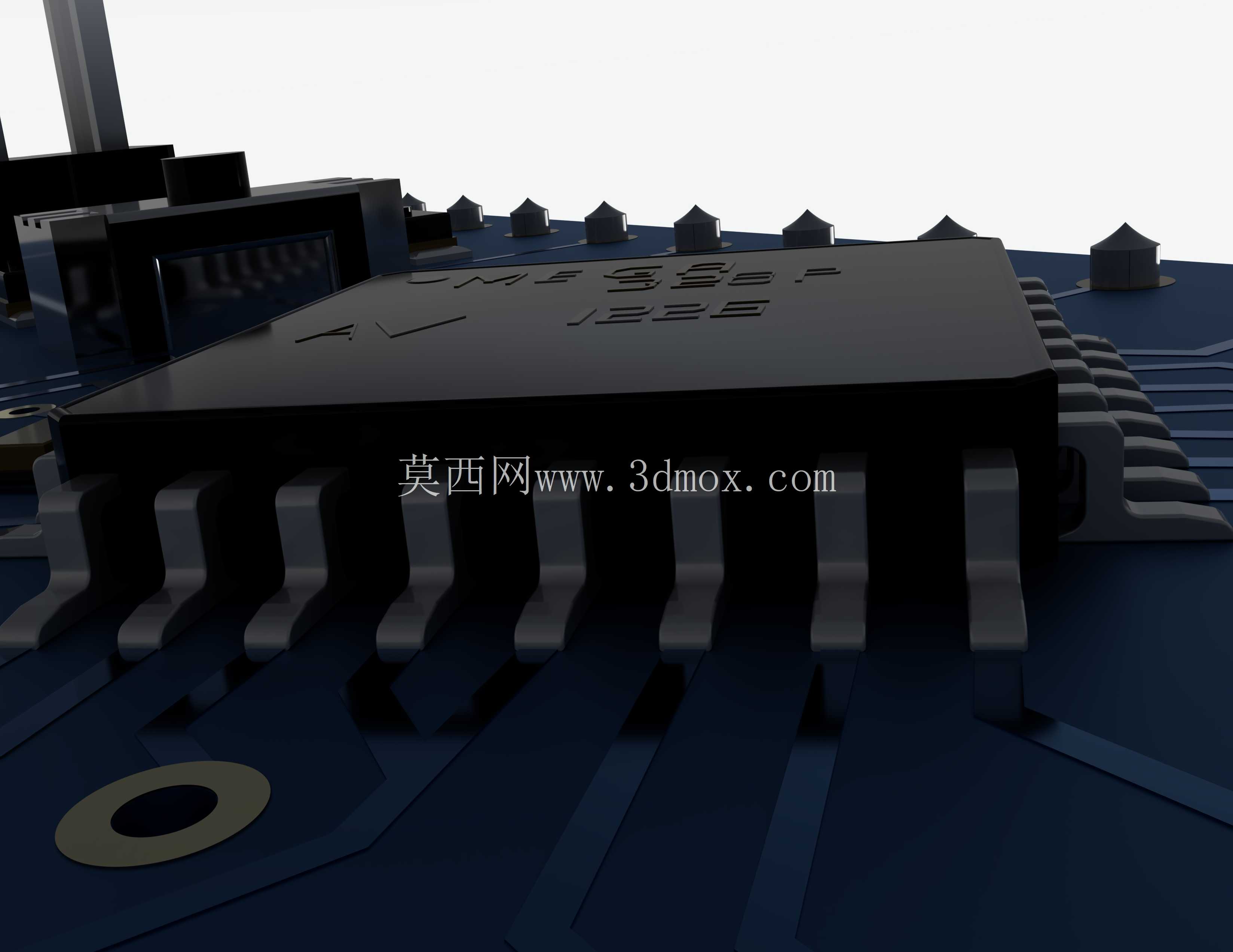

从功能设计逻辑来看，这款板卡基于ATmega328P微控制器搭建，16MHz的时钟晶振布置在主控芯片旁，走线做了等长处理保证时钟信号稳定，5V的工作电压适配绝大多数常用外围传感模块，推荐7-12V的外接电源输入通过板载稳压电路转换为系统工作电压，极限输入电压不超过20V，设计配套供电模块时要做好过压防护，避免高压串入损坏板卡。板上引出14个数字IO引脚，其中6路支持PWM输出，可直接驱动舵机、LED调光模块这类需要脉冲控制的外设，8路模拟输入引脚可对接各类模拟输出传感器，比如电位器、光敏电阻、模拟型压力传感器，无需额外加AD转换电路就能采集模拟量信号。板载32KB闪存可存储用户编写的控制程序，其中2KB空间预留给引导加载程序，2KB SRAM用于程序运行时的数据缓存，1KB EEPROM可掉电保存配置参数，比如设备校准值、运行阈值这类需要长期存储的数据，不用额外外挂存储芯片就能满足多数小型项目的存储需求。

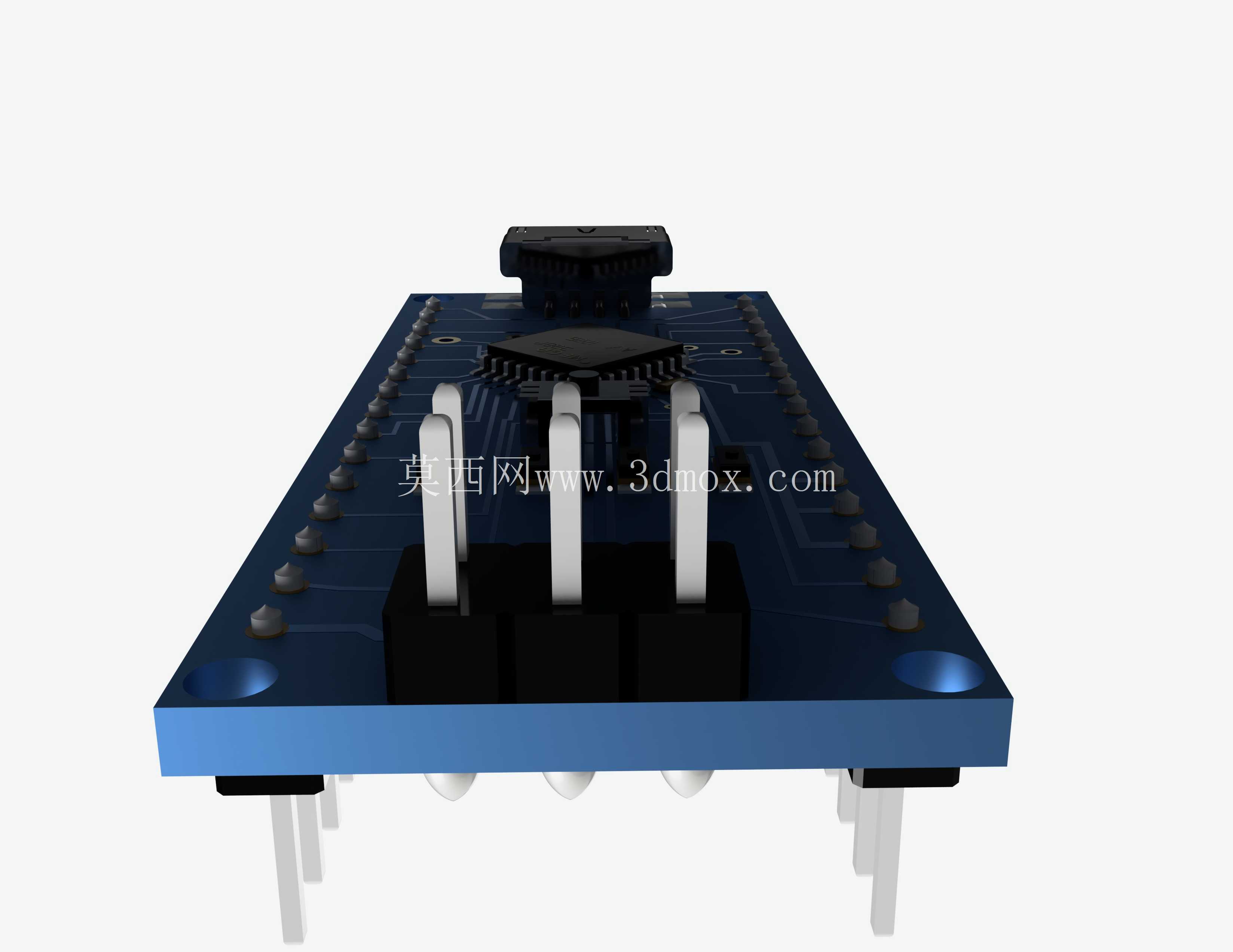

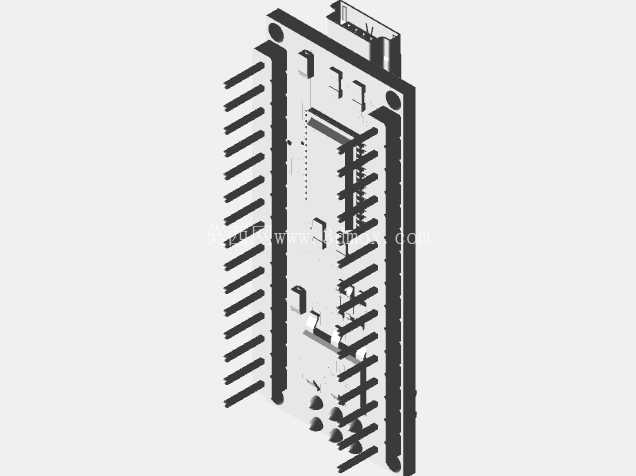

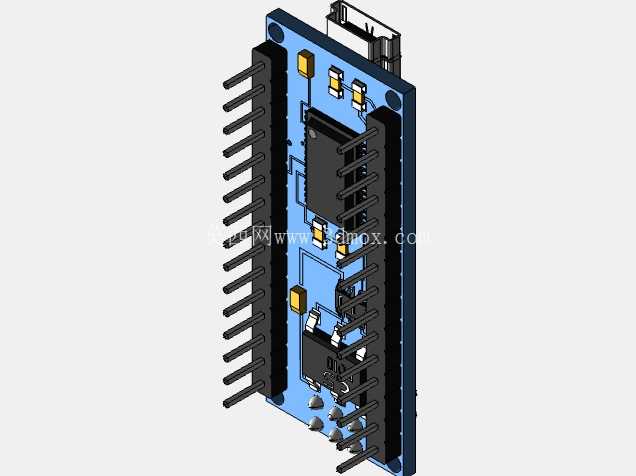

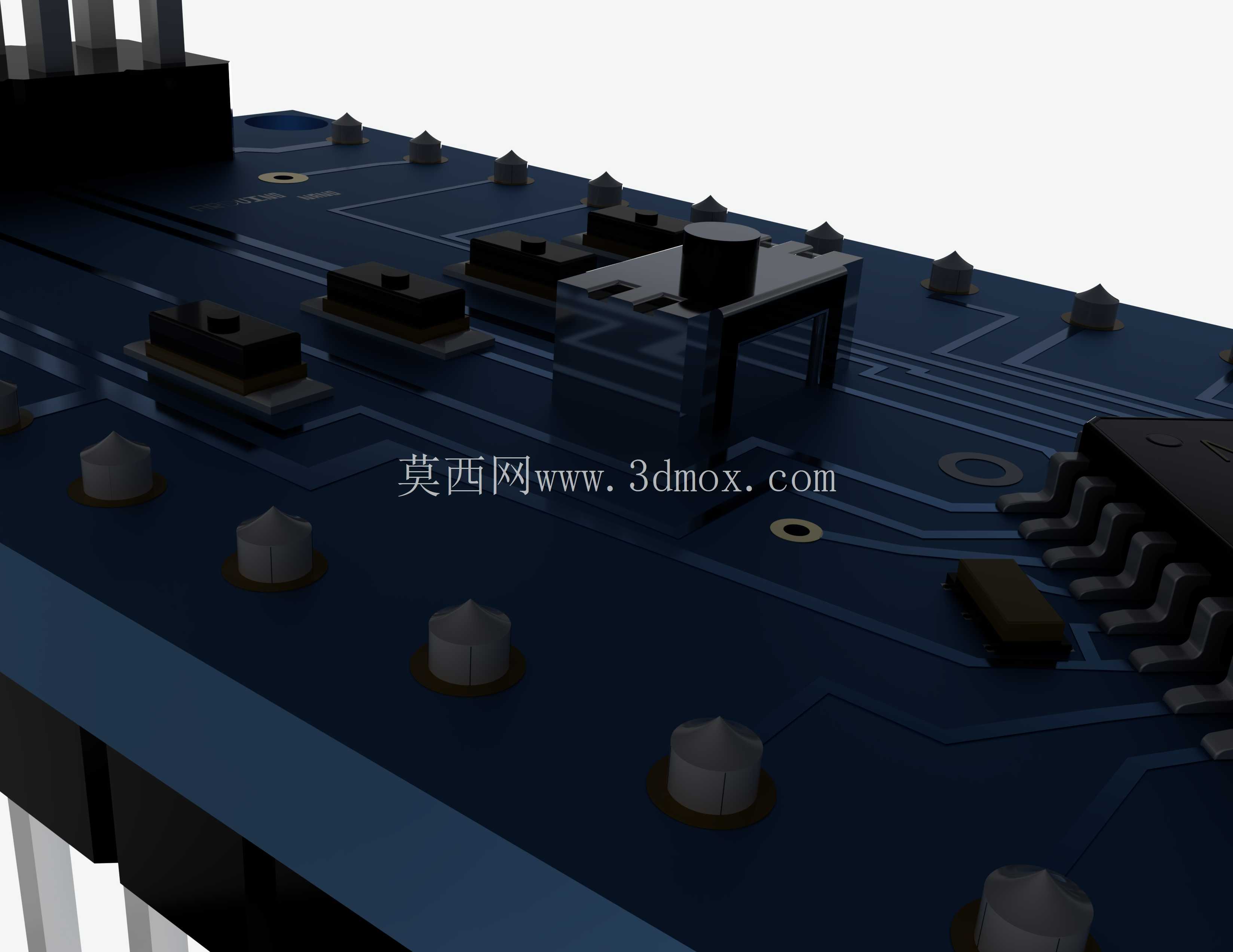

做三维建模还原这款板卡时，要重点还原各个接口与元件的位置公差，排针的位置度公差要控制在0.1mm以内，否则插装面包板或者载板时会出现对位不准、插不进去的问题。板上的USB接口金属外壳要做接地处理的结构示意，建模时要体现出金属外壳与板上接地焊盘的连接结构，方便后续做EMC整改时参考。板边的安装孔位如果是用于外壳固定，要注意孔位与排针的距离，避免固定螺丝碰到排针引脚造成短路。实际项目选型时，这款板卡适合空间受限的嵌入式项目，比如穿戴式小型设备、桌面小型智能摆件、分布式传感采集节点，相比标准尺寸的Arduino Uno板，它的占地面积只有前者的三分之一左右，能大幅缩小整体设备的体积。在做结构堆叠设计时，要注意板上最高的元件是USB接口上方的排母，高度约8mm，如果是多层板堆叠安装，两层板之间的间距至少要留10mm，防止上层板压到下层板的元件。另外板上的复位按键高度约2.5mm，做外壳时如果要做外置按键触发，要对应复位按键的位置做弹性按键柱，按键柱的行程要匹配复位按键的按压行程，一般预留1mm的按压余量即可，避免按不动或者按坏按键。

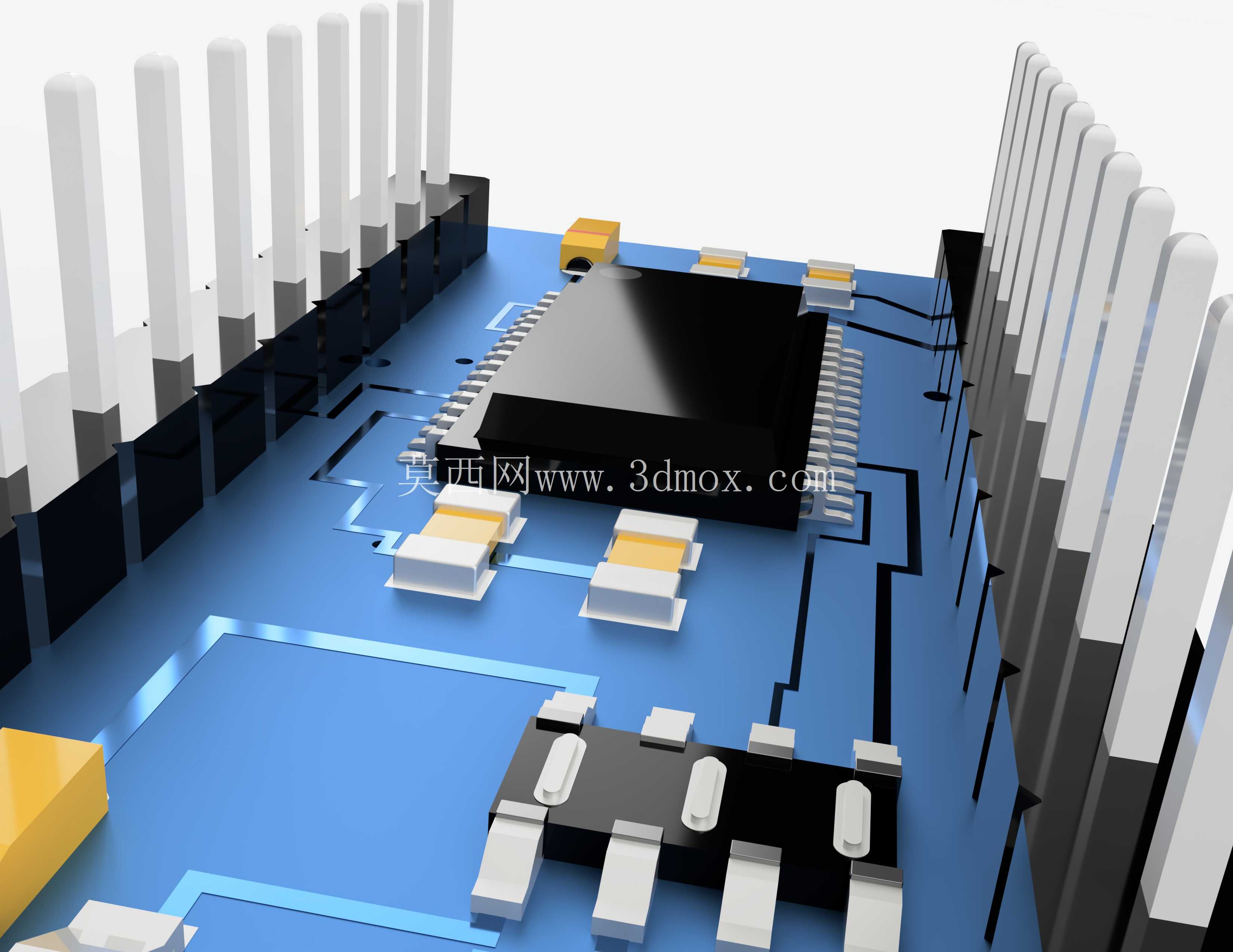

在工业现场的小型数据采集场景中，这款板卡可直接搭载在小型设备控制柜内，通过外接传感器采集温度、振动、转速等设备运行参数，再通过串口将数据上传至上位机，因为体积小巧，不需要占用太多柜内空间，也可以直接固定在设备侧壁上。教学场景中，因为排针间距是标准面包板间距，学生可快速搭建实验电路，不需要额外做转接板，降低实验准备的复杂度。做三维建模时，板上的丝印标识也要准确还原，各个引脚的功能标识位置要和实物一致，方便后续做装配指导文档时直接引用模型截图，不用额外做引脚标注。板的基材是标准FR-4环氧板，厚度1.6mm，建模时板材厚度要准确，否则做安装卡槽时会出现板卡插不进去或者松动的问题。板上的贴片元件高度普遍在1mm以内，只有电解电容、USB接口、排针排母这类元件高度较高，建模时可适当简化小尺寸贴片元件的细节，重点突出高元件的外形与位置，保证装配干涉检查时的准确性。
