60mm规格氩气THRML风冷散热器冷却装置

　　在嵌入式开发板、小型工控板卡、紧凑型工业控制模块的散热场景中，受限于设备内部的安装空间，常规大尺寸塔式散热器往往无法适配，这类场景对散热组件的体积边界、安装固定方式、散热效率都有明确的硬性要求，这款60mm规格的风冷散热装置，正是针对这类紧凑空间的散热需求完成的结构设计。从实际使用场景来看，这类小尺寸风冷组件常被用于树莓派类单板计算机、小型工业网关、低功耗嵌入式主控板的主动散热，也可适配部分紧凑型PC的辅助散热位，在设备持续高负载运行时，通过主动风冷带走核心发热元件的累积热量，避免核心元件因过热出现降频、运行不稳定甚至硬件损坏的问题。

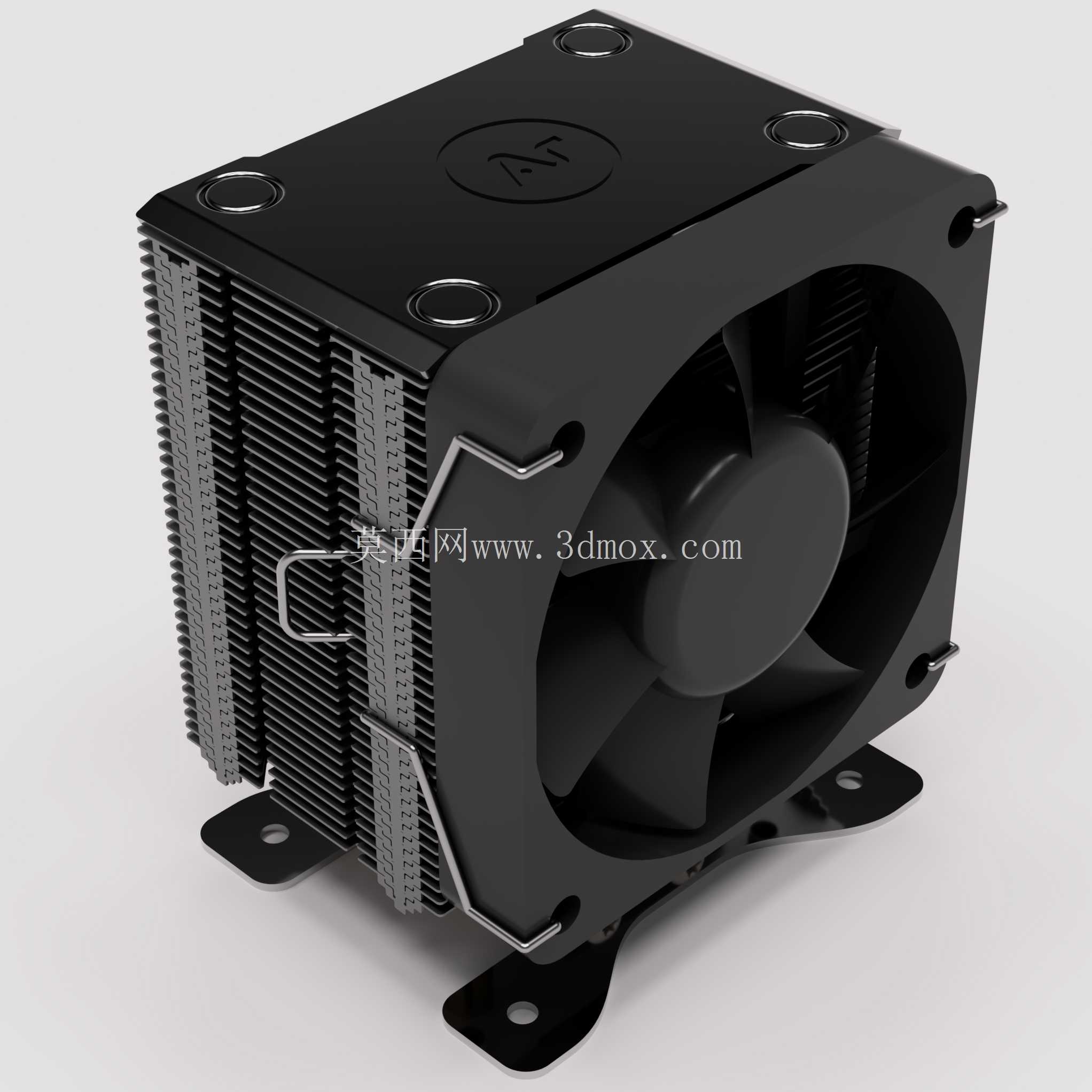

　　从结构设计逻辑来看，整个散热组件采用一体化集成思路，将散热鳍片组、轴流风扇、固定卡扣、安装支脚整合为完整总成，无需额外搭配转接件即可完成安装。散热鳍片采用穿片式工艺，铝制鳍片密集排列在导热底座上方，鳍片之间预留均匀的通风间隙，能够在风扇运转时让气流充分穿过鳍片间隙，最大化热交换面积，鳍片表面做了哑光氧化处理，既可以提升抗腐蚀能力，也能避免长期使用后表面积灰影响散热效率。风扇部分采用标准60mm见方的轴流结构，风扇框架与散热鳍片侧边通过金属弹性卡扣完成固定，卡扣的弯折角度经过反复调校，既可以保证风扇与鳍片紧密贴合不会出现运行震动松脱，也能在需要维护清灰时快速拆卸，无需借助专用工具。

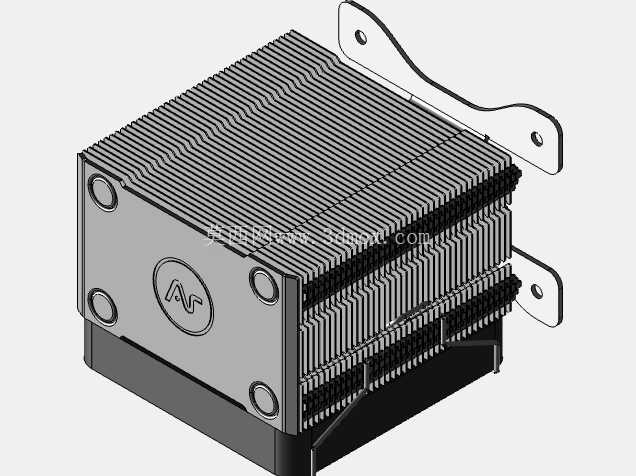

　　安装支脚从鳍片底座的四个角延伸而出，支脚上预留标准安装孔位，孔位间距匹配主流小型开发板、工控模块的固定孔位标准，安装时可以通过减震胶钉或者微型螺丝完成固定，支脚的高度经过精准计算，安装完成后散热底座可以紧密贴合核心发热元件的表面，不会出现压合过紧损伤芯片、或者压合间隙过大导致导热效率下降的问题。从尺寸边界来看，整个散热组件的长宽尺寸严格控制在60mm*60mm范围内，整体高度适配紧凑型设备的内部安装空间，不会与周边的内存插槽、接口元件、板载排线产生干涉，在结构建模过程中，所有的安装孔位公差、卡扣弹性变形量、鳍片间距都经过参数化校验，确保生产加工后的成品能够顺利完成装配，不会出现尺寸超差导致的安装失败问题。在气流组织设计上，风扇采用侧吹式风道，气流从风扇正面吸入后横向穿过鳍片组，从鳍片的另一侧排出，这种风道设计不会将气流直接吹向主板表面，避免带动主板表面的浮尘堆积在元件引脚处，同时横向排风的路径更短，风阻更小，在相同风扇转速下能够获得更高的通风效率，兼顾散热效果与运行噪音控制。固定用的金属卡扣采用弹性钢材制作，表面做镀锌防锈处理，卡扣的卡合位置对应风扇框架的预留卡槽，安装时只需将卡扣两端分别卡入风扇和鳍片的固定位即可完成固定，长期在高低温变化的环境下使用也不会出现弹性失效的问题。安装支脚采用与散热底座一体的冲压成型结构，支脚的弯折角度带有微小的预变形量，当通过螺丝固定到主板上时，支脚的微变形可以提供持续的下压力，保证散热底座与发热元件表面始终紧密贴合，不会因为设备运输过程中的震动出现贴合间隙变大的问题。对于结构设计从业者来说，这类小尺寸散热组件的建模难点在于平衡散热效率、体积边界、安装可靠性三者的关系，既不能为了提升散热面积盲目增加鳍片密度导致风阻过大，也不能为了压缩体积缩减鳍片尺寸导致散热能力不足，同时所有的固定结构都需要考虑实际装配的操作空间，避免出现设计上看起来合理但实际无法安装的问题。

　　这款散热装置的结构设计充分考虑了量产加工的工艺可行性，鳍片采用连续冲压成型工艺，底座与鳍片的结合采用成熟的穿片工艺，不需要复杂的机加工工序，能够有效控制生产成本，同时所有的塑料件、金属件都采用行业通用的标准规格，后续维护更换配件时不需要单独开模定制，降低了全生命周期的使用成本。在实际选型应用中，这类60mm规格的风冷散热器可以覆盖15W-25W功耗范围的发热元件散热需求，能够满足绝大多数嵌入式板卡、小型工控模块的连续运行散热要求，相比被动式散热片，主动风冷的散热效率提升明显，能够让核心元件的工作温度控制在合理区间，保障设备长期稳定运行。
