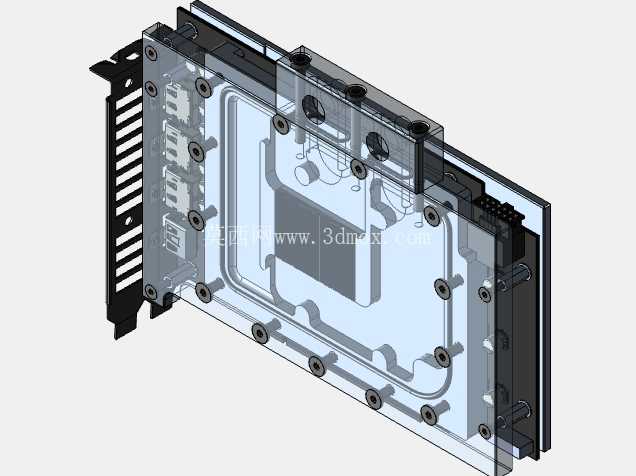

华硕RTX5070OC显卡带背板水冷散热结构

这款水冷散热结构针对特定型号台式机独立显卡开发，核心应用场景是高端DIY装机、超频玩家的显卡散热改造，解决高负载下GPU核心、供电模块的积热问题，相比原装风冷方案能大幅压低核心与供电区的工作温度，释放显卡的超频潜力，避免高温触发频率墙导致性能损失。

结构设计上采用全覆式覆盖思路，水冷腔同时覆盖GPU核心、右侧显存颗粒组、右室区域以及主核心鳍片堆叠位置的VRM与MOSFET元件，确保所有高发热元件都能直接接触冷头换热面，不会出现局部元件过热掉压的问题。冷头自带一体式金属背板，既可以强化显卡PCB的结构强度，避免长期使用中PCB因重力发生弯曲变形，也能辅助背板侧的元件进行被动散热，同时让冷头整体安装后更具视觉整体性。

安装边界方面，冷头的固定孔位完全匹配对应显卡的PCB安装孔距，不需要对显卡原有结构进行打孔、切割等破坏性改造，安装时需要搭配对应厚度的导热介质：VRM区域使用2mm厚度导热垫，显存颗粒位置使用1.5mm厚度导热垫，核心位置搭配对应规格的核心导热膏，水块核心凸台位置需要垫0.5mm塑料垫圈，避免冷头安装压力偏移导致核心受力不均，防止局部压力过大压坏GPU核心die，同时保证所有换热面都能和发热元件紧密贴合，不存在空气间隙影响导热效率。

冷头内部流道经过针对性优化，针对VRM和MOSFET区域做了流速强化设计，确保冷却液流经供电区域时能保持足够的流速，快速带走供电元件高负载下产生的热量，不会因为流道阻力过大导致该区域冷却液滞留形成热区。冷头的进出水接口位置做了避让设计，不会和显卡周边的主板元件、机箱结构产生干涉，适配主流台式机机箱的水冷管路排布需求，用户可以根据自己的水冷循环管路走向选择合适的接头连接方式。

实际使用中，该冷头可以将高负载超频状态下的GPU核心温度控制在较低区间，让核心稳定运行在更高的加速频率上，避免原装风冷在高负载下因为温度过高出现频率骤降的问题。设计过程中充分考虑了普通DIY用户的安装容错性，所有需要搭配的导热介质厚度都经过实际装配验证，用户只要按照对应位置铺设导热垫、涂抹导热膏，按照标准扭矩拧紧固定螺丝，就能保证冷头的安装压力均匀分布在核心表面，不会出现压坏核心或者接触不良的问题。冷头主体采用透明上盖设计，用户可以直观看到内部冷却液的流动状态，方便排查水冷循环中的气泡问题，同时也能搭配带RGB灯效的冷却液提升整机的视觉效果，兼顾散热性能与装机美观度。冷头的密封结构采用多圈密封圈设计，经过耐压测试，不会出现冷却液渗漏的问题，适配常规分体水冷的水泵压力范围，用户不需要额外担心密封可靠性问题。
