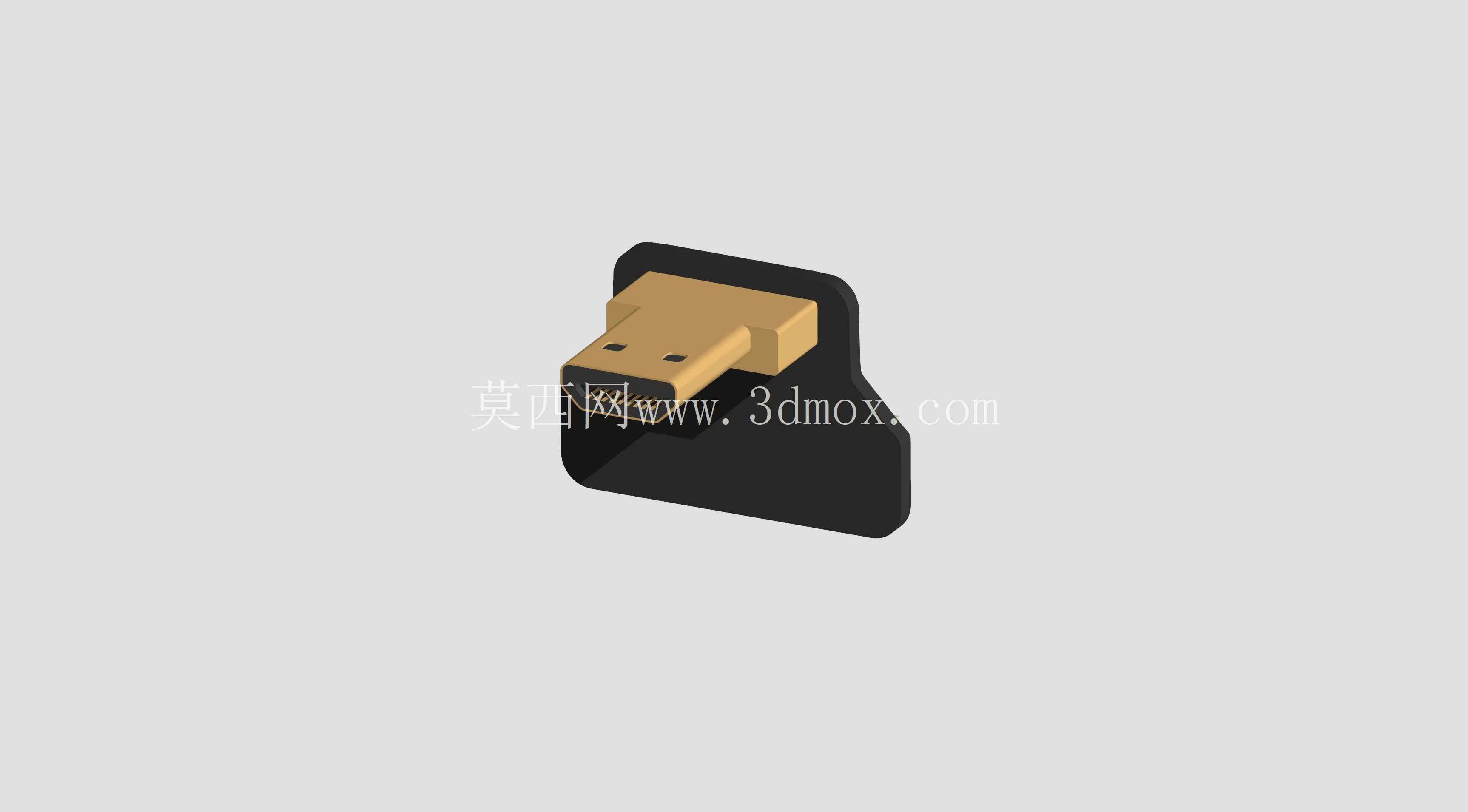

90度下弯Micro HDMI D型公头连接器结构

在小型化影像传输设备的布线场景里，直头HDMI接口往往会因为出线方向垂直于设备安装面，导致线材弯折半径不足、设备安装后整体厚度超标，尤其是FPV航拍、便携运动相机、紧凑型嵌入式显示模组这类对安装空间有严苛限制的场景，直头公头的结构缺陷会直接影响整机的装配可行性与长期使用可靠性。这款下弯90度的Micro HDMI D型公头，正是针对这类空间受限的布线需求做的结构优化，建模过程中完全参照实物卡尺测绘数据，结合接插件通用公差标准做了细节还原，能直接用于整机布线干涉检查、配套外壳结构的适配设计。

从实际使用场景来看，这类弯角公头最常应用在几类典型工况：一是FPV穿越机的图传模块连接，飞控与图传板堆叠安装时，直头HDMI线的出线会向上顶到机身上盖，或者与天线、电容等周边元件产生干涉，90度下弯的结构可以让线材顺着机身底板方向走线，既压缩了整机堆叠高度，也避免了线材在装机过程中被挤压折损；二是便携显示设备的内部连接，比如树莓派配套的小尺寸显示屏、工业手持终端的内置屏线连接，设备内部留给接插件的深度空间有限，弯角结构能把接插件的占用深度压缩近一半，给电池、主板元件留出更多排布空间；三是紧凑型影视器材的外接输出，比如小型运动相机外接监视器时，直头接口的线材会在相机侧面突出一大截，拍摄过程中很容易被磕碰拉扯导致接口松脱，下弯结构能让线材贴合相机机身侧面，降低外力拉扯导致的接触不良风险。

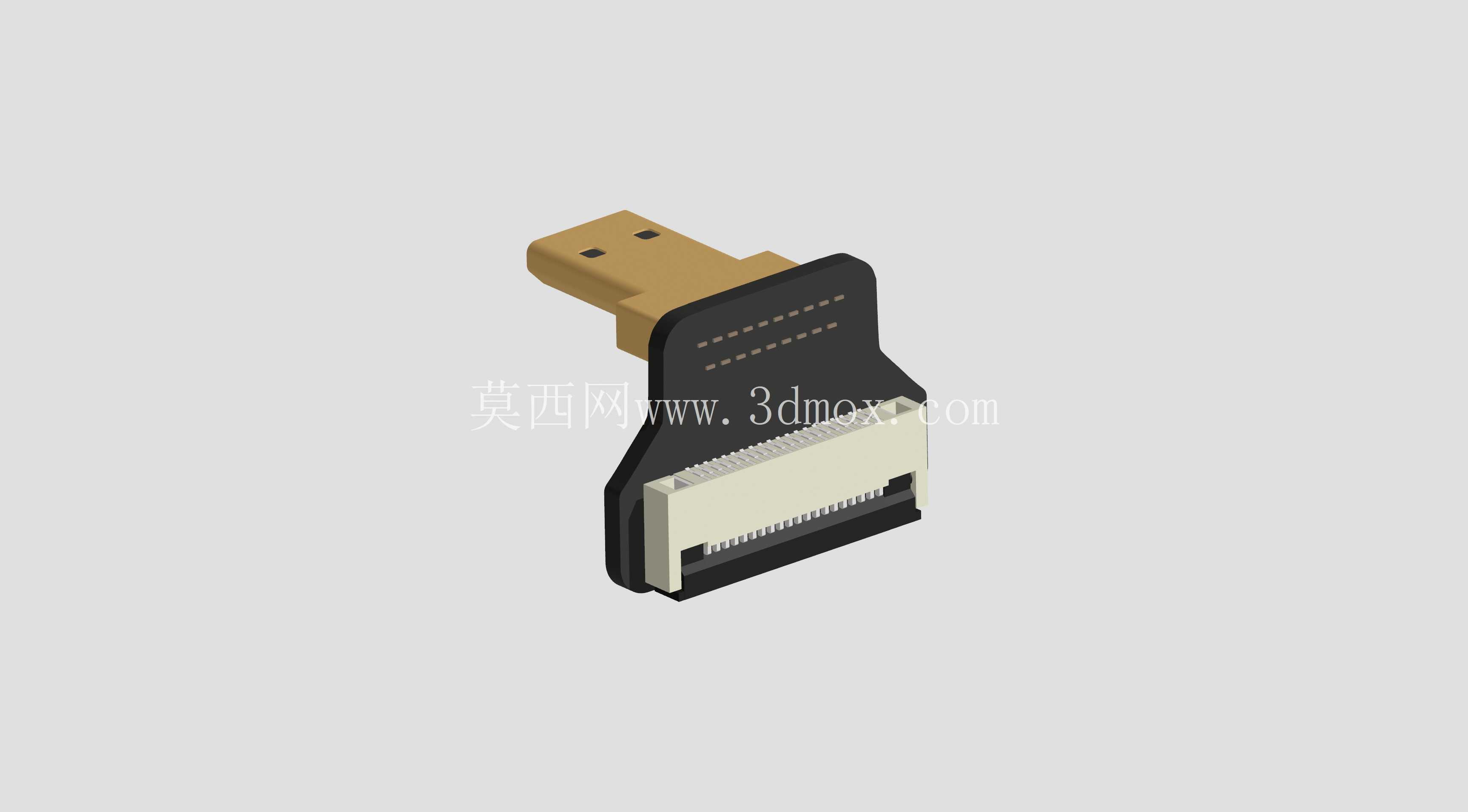

从功能特性上看，这款公头完全遵循Micro HDMI D型接口的标准针脚定义，金属插芯的接触片位置、插拔导向斜面都做了准确还原，插合时的导向角度符合HDMI协会标准，能保证与标准母座的插拔顺畅度，不会出现插偏、针脚错位的问题。外部的塑胶绝缘本体采用L型弯角结构，金属插芯与尾部焊线位置呈90度垂直布局，焊线端的引脚排布间距符合常规HDMI线芯的焊接工艺要求，建模时保留了焊盘位置的结构细节，方便后续做线材焊接的工装设计或者应力模拟。塑胶本体的外侧做了轻微的拔模斜度，符合压铸模具的成型工艺要求，不会出现倒扣无法脱模的结构问题，金属外壳的包裹范围覆盖了插芯根部与弯角转折位置，能提升接插件整体的结构强度，避免插拔过程中弯角位置出现断裂。

设计思路上，整个建模过程没有直接调用标准件库的通用模型，而是先通过实物测绘获取关键尺寸：首先确定插合端的标准接口尺寸，保证与通用母座的适配性，这部分尺寸严格遵循Micro HDMI的接口规范，插芯宽度、厚度、接触片间距的公差控制在0.05mm以内，避免出现模型适配时的干涉问题；其次确定弯角的转折半径，转折位置没有做直角处理，而是保留了R0.8mm的过渡圆角，既符合塑胶件的成型工艺要求，也能减少线材弯折时的应力集中，避免线芯在长期使用后出现断裂；最后确定安装边界尺寸，整个接插件的最大外轮廓尺寸控制在12.5mm×10mm×6mm以内，下弯方向的总高度比直头结构降低了7mm左右，安装时只需要在设备外壳上预留对应尺寸的开口即可，不需要额外给直头线材的弯折预留空间。

在安装边界的考量上，建模时特意还原了接插件插合后的占用空间：当公头完全插入母座后，弯角部分的下边缘距离设备安装面的间隙为0.3mm，既不会因为间隙过小导致安装时摩擦壳体，也不会因为间隙过大导致接插件晃动；尾部出线位置的线径预留空间适配直径3.2mm以内的细径HDMI线，符合FPV、便携设备常用的细线规格；金属外壳的两侧预留了0.2mm的卡扣凸点位置，对应带锁扣的母座结构，插合后能提供足够的保持力，避免设备震动时出现接口松脱的问题。整个模型的结构细节都对应实际量产的接插件工艺，没有做理想化的简化，不管是用来做整机装配的干涉检查，还是用来做配套外壳的开口设计，都能直接复用尺寸数据，不需要再做额外的测绘修正。
