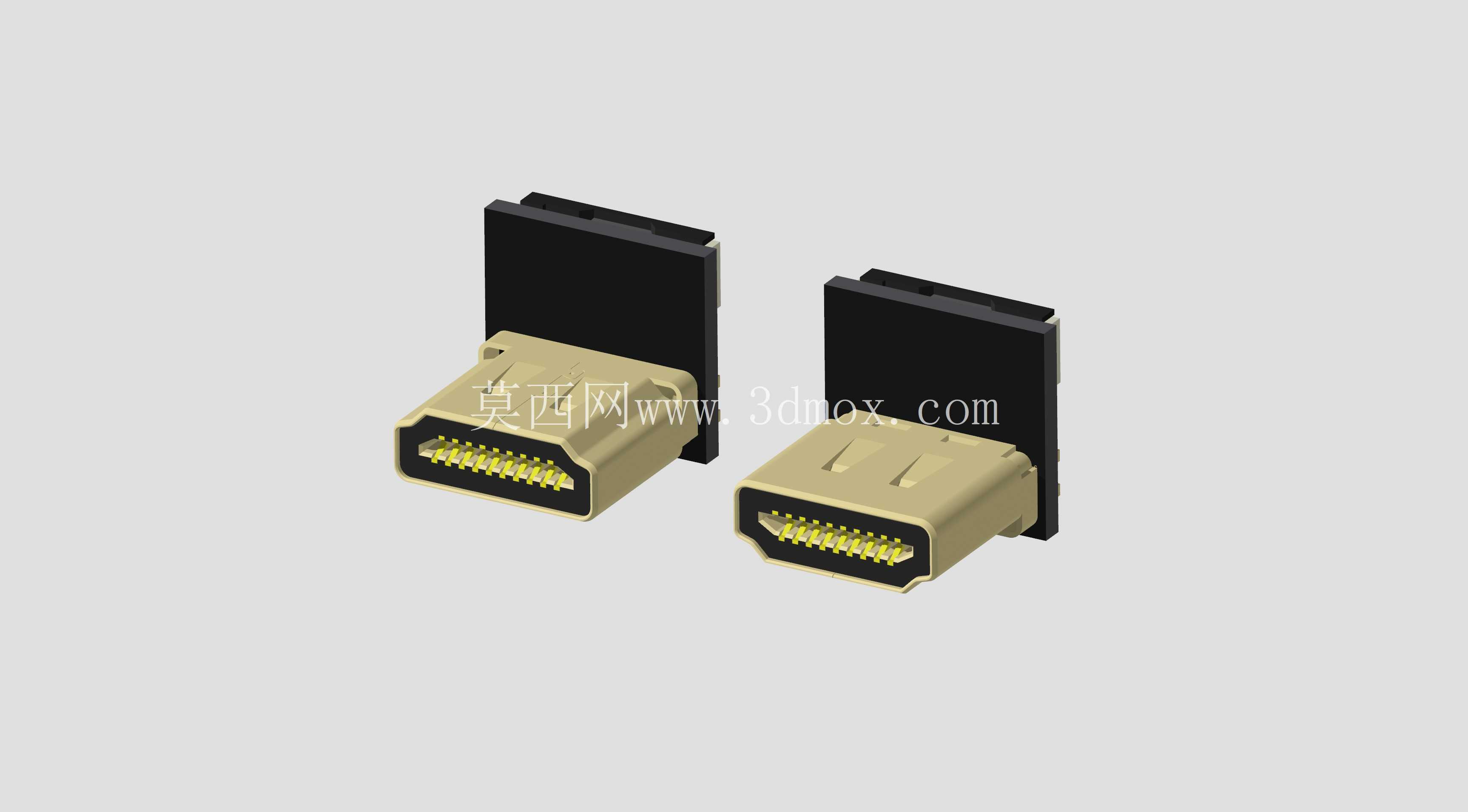

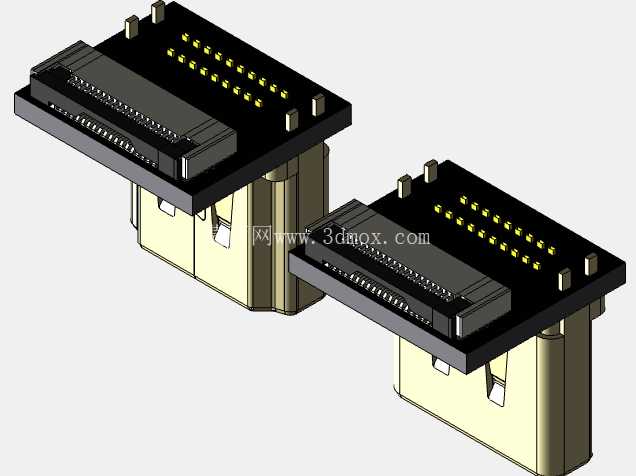

上下倾斜90度A型HDMI公头连接器结构

　　在消费电子、工业控制设备的内部走线布局场景中，常规直头HDMI接口往往会因为出线方向与设备壳体安装面垂直，导致线材弯折半径不足、设备内部空间被过度占用，甚至出现线材长期受弯折应力断裂、接口插拔受力不均导致焊盘脱落的问题，这类上下倾斜90度的A型HDMI公头连接器，正是为解决这类空间受限场景的布线痛点而设计的结构件。从实际设备适配场景来看，这类倾斜式公头常应用在超薄显示终端、嵌入式工控主板、FPV图传设备、紧凑型视频切换矩阵内部，当设备内部PCB安装面与设备外壳的接口开孔存在垂直高度差，或是设备内部走线需要顺着PCB板面方向引出时，90度倾斜的结构可以让HDMI线材顺着板面平行排布，无需额外做线材弯折处理，既能够压缩接口区域的整体占用高度，也能避免线材过度弯折带来的信号传输损耗与结构疲劳问题。

　　从功能特性上看，该款连接器完全遵循HDMI A型公头的标准引脚定义，19个信号引脚的排布间距、接触端的插拔配合尺寸完全匹配标准A型HDMI母座的接口规范，能够保证差分信号对的阻抗连续性，满足高清视频信号的传输要求，金属外壳部分采用一体化压铸成型结构，既能够提供足够的插拔结构强度，也能起到电磁屏蔽作用，减少外部电磁干扰对高速视频信号的影响，倾斜式的外壳结构在公头与母座插合到位后，出线方向与接口插合方向呈90度上下倾斜，不会与母座周边的其他元器件产生结构干涉。

　　在结构设计的过程中，首先要保证接口配合段的尺寸完全符合通用HDMI接口的公差要求，插合面的倒角尺寸、引脚伸出长度、金属外壳的卡扣位置都需要和标准母座做适配验证，避免出现插拔卡滞、接触不良的问题；倾斜段的过渡区域需要做平滑的结构处理，既要保证内部引脚的弯折半径满足信号传输与结构强度要求，避免引脚弯折处出现应力集中导致断裂，也要控制倾斜段的整体壁厚，避免过渡区域出现壁厚不均导致的注塑成型缺陷，安装端的定位柱与焊盘位置需要匹配常规PCB的焊盘布局，保证SMT贴片或是波峰焊过程中连接器能够精准定位，不会出现偏移导致的焊接不良。从安装边界尺寸来看，该款连接器的插合端宽度、厚度尺寸与标准直头A型HDMI公头保持一致，能够适配所有标准A型HDMI母座的安装开孔，倾斜后的整体高度相比直头连接器降低近六成，在PCB板上安装时，连接器本体在板面垂直方向的投影尺寸更小，不会遮挡周边的贴片元器件布局空间，出线端的线材固定位做了防滑结构设计，能够承受常规的线材拉拽力，避免线材拉拽力直接作用在引脚焊盘上，提升接口的整体使用寿命。

　　在实际选型应用时，需要注意确认倾斜方向与设备内部的走线方向匹配，避免出现倾斜方向与预期走线方向相反导致的空间浪费，同时要确认连接器焊接端的引脚间距与自身PCB的焊盘封装一致，保证焊接可靠性，这类倾斜结构的连接器在长期插拔使用过程中，受力方向与直头连接器存在差异，设计PCB焊盘时可以适当加大焊盘的铺铜面积，提升焊盘的附着强度，避免多次插拔后焊盘从PCB板面脱落。建模过程中对倾斜角度做了反复校准，保证插合后接口的配合面与母座完全贴合，不会出现倾斜角度偏差导致的插合不到位、信号接触不良问题，金属外壳的壁厚、引脚的截面尺寸都参考实物测绘数据做了还原，能够直接用于设备结构评审、安装空间模拟验证、布线干涉检查等结构设计环节。
