集成DIP开关与接线端子的MicroUSB供电板

日常做小型桌面实验装置、嵌入式开发原型板的供电转接时，经常会遇到需要快速切换供电通断、分接不同负载支路的需求，这款集成DIP拨码开关与螺丝接线端子的Micro USB供电转接板，就是针对这类小功率配电场景设计的实用结构。从实际使用场景来看，这类转接板大多用在面包板实验、小型传感器模组供电、桌面DIY电子装置的电源分配环节，不需要额外焊接引线，通过Micro USB接口取电后，既可以通过板载的拨码开关单独控制每一路输出的通断，也能通过侧边的蓝色螺丝接线端子直接引出导线连接外部负载，省去了杜邦线反复插拔的麻烦，也避免了虚接导致的供电不稳定问题。

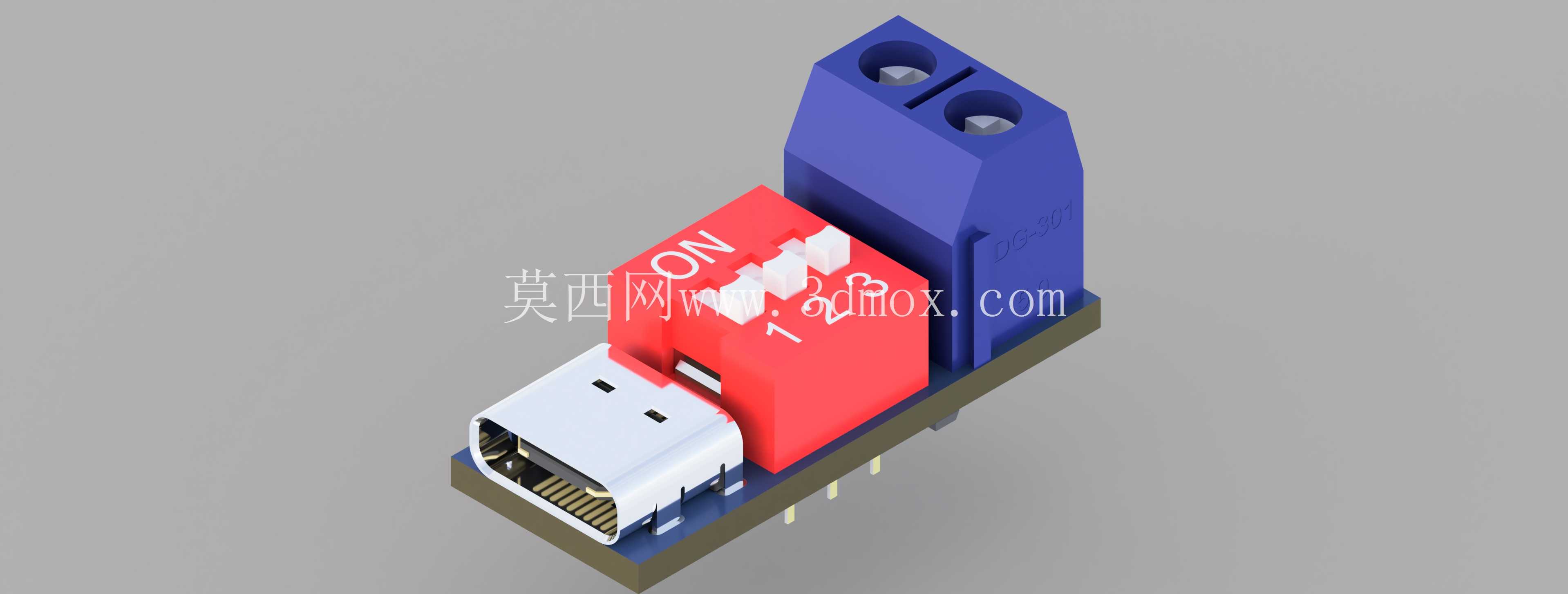

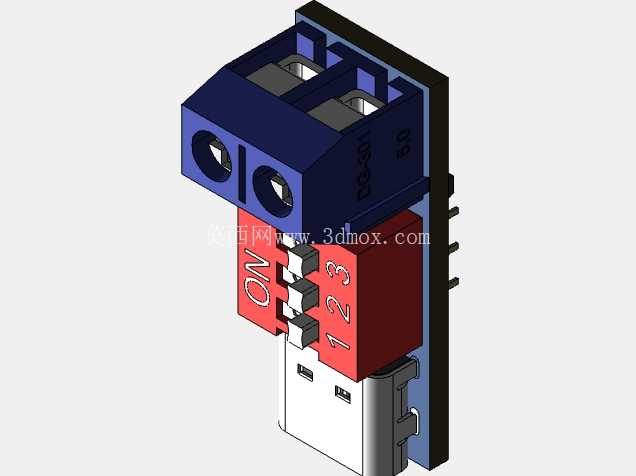

从结构设计的思路来看，整个板件采用标准PCB作为承载基底，所有元器件都采用表贴与直插结合的布局方式，Micro USB接口布置在板端的侧边位置，接口外壳做了金属屏蔽包裹，插拔时的受力直接传递到PCB基板上，不会因为反复插拔导致焊盘脱落。紧邻接口布置的红色3位DIP拨码开关，每一路开关对应独立的输出回路，开关的拨柄高度做了适配设计，手指拨动时不会被周边元器件干涉，开关本体的红色外壳与其他元器件形成明显的视觉区分，调试时能快速识别开关状态。板端另一侧的蓝色螺丝接线端子，采用贯通式接线结构，单孔可以容纳0.3-1.5平方毫米的单股或多股导线，拧紧顶部的压线螺丝就能实现可靠的电气连接，端子的基座高度比板上其他元器件高出3mm左右，接线操作时螺丝刀不会磕碰周边的表贴元件。

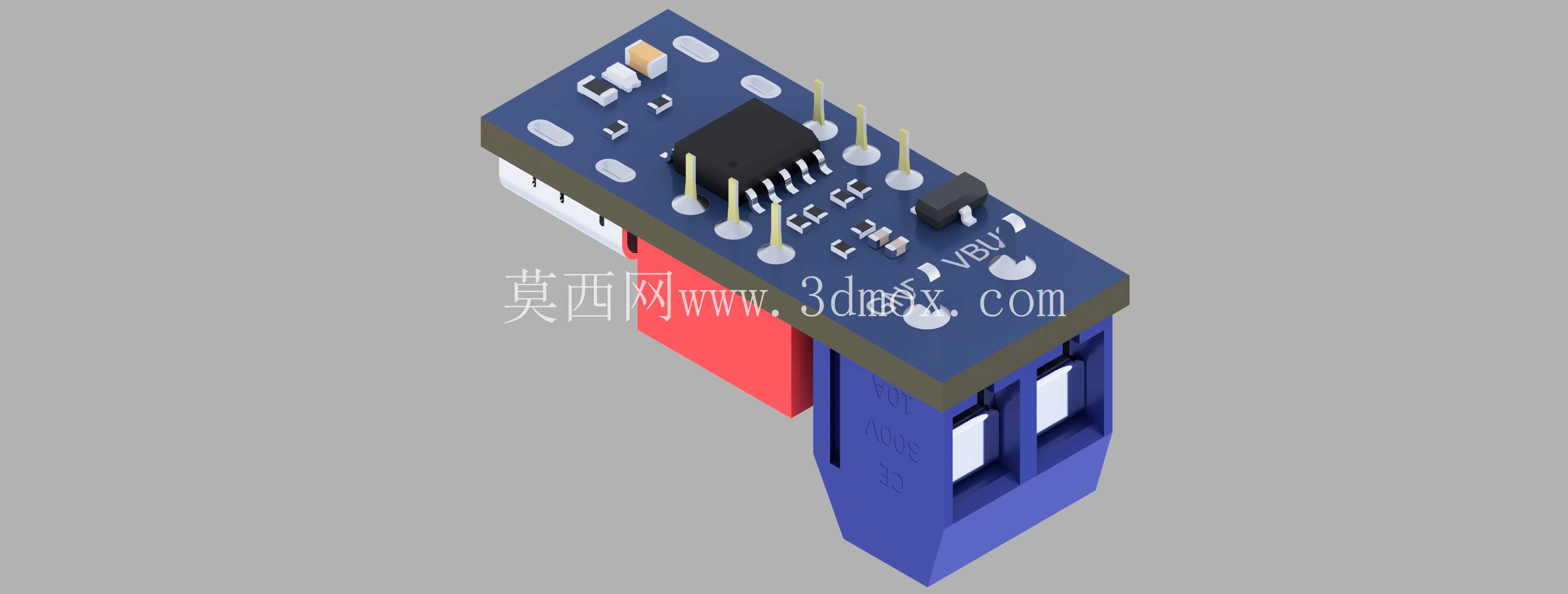

关于安装边界与尺寸适配，整个PCB板的长宽尺寸控制在极小的范围内，板厚采用标准1.6mm的FR4板材，四个边角没有做额外的安装孔设计，既可以直接插在面包板上通过排针固定，也可以用双面胶或者热熔胶直接固定在装置外壳内部，不需要预留太大的安装空间。板上的元器件布局做了充分的安全间距考量，高压？不，这类板件都是5V低压直流供电，相邻导电走线之间的间距满足低压电气的安全要求，表贴的0603封装电阻、电容以及LED指示灯都布置在开关与接线端子之间的空余位置，LED指示灯对应每一路开关的通断状态，通电时点亮，调试时不用万用表测量就能快速判断回路是否导通。

实际使用的时候需要注意，这类转接板的载流能力受限于PCB走线宽度与接线端子的额定电流，单路输出不要超过2A，总电流不要超过3A，避免走线过热导致绝缘层损坏。如果是用于3D打印外壳的嵌入式安装，需要提前测量板件的总高度——也就是从PCB底面到接线端子顶部的总高度，预留足够的内腔空间，同时要在Micro USB接口对应的外壳位置开出适配的插口，开口尺寸要比接口外轮廓大0.2mm左右，方便插拔线材的时候不会卡滞。拨码开关对应的外壳位置也要开出对应的长条形开口，开口边缘距离拨柄预留0.5mm的活动间隙，避免外壳顶住拨柄导致开关无法正常拨动。

从结构建模的角度来看，还原这个板件的时候需要注意不同元器件的高度差，Micro USB接口的金属外壳厚度、拨码开关的拨柄行程、接线端子的螺丝沉头深度都要做精准的还原，如果是做装配干涉检查，还要模拟导线插入接线端子后的弯曲半径，避免导线和周边结构件产生挤压。板上的丝印标识也要对应准确，开关旁的1、2、3位编号、接口的极性标识都要和实物一致，方便生产组装的时候不会出现装反的问题。这类小型配电转接板虽然结构不复杂，但是在原型开发阶段的使用频率很高，合理的布局能大幅减少调试阶段的接线工作量，也能降低接线错误导致的元器件烧毁风险。
