底盘安装式内联Cat6 RJ45网络适配连接器

　　在工业控制柜、通讯机箱、测试机架这类需要固定布设网线的场景里，外露的网线接口很容易因为频繁插拔、线缆拉扯出现接口松动、焊盘脱落的问题，这类底盘安装式的内联RJ45适配器，就是为了解决这类布线痛点设计的转接部件。不同于直接焊接在PCB板上的板载RJ45母座，这款适配器采用前后双母座的内联结构，前端带安装法兰的一侧露在设备面板外侧，用来插接外部网线，后端的母座在设备腔体内部，通过短跳线连接内部的交换机模块、控制板卡，完全避免了外部线缆的拉扯力直接作用在内部电路板上，日常维护插拔外部网线时，不会牵扯到内部的板卡焊接点，大幅降低接口失效的概率。

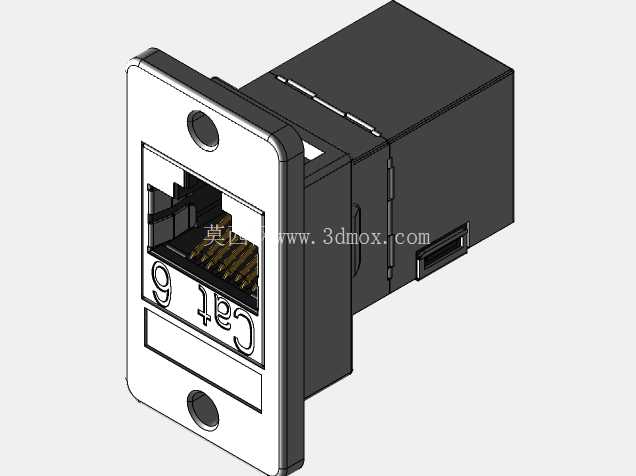

　　从结构设计来看，这款适配器的前端法兰做了圆角过渡处理，两个对称分布的安装孔位适配标准面板开孔尺寸，安装时从面板外侧推入，通过两颗M2.5的沉头螺丝就能完成固定，法兰和面板贴合的面预留了密封胶圈的安装槽，在有防尘防水要求的机箱上使用时，可以搭配胶圈实现IP40以上的面板防护等级。接口部分做了清晰的Cat6标识，内部的8根接触金针采用错位排布，满足六类网线的传输性能要求，相邻线对之间的串扰控制符合千兆以太网的传输标准，不管是工业以太网的Profinet通讯，还是普通的办公网络数据传输，都能稳定支持1000Mbps的传输速率。适配器的主体外壳采用阻燃PBT材质注塑成型，内部的接触端子采用磷青铜镀镍打底、表面镀金的工艺，插拔寿命不低于1000次，长期在-20℃到70℃的工作环境下使用，不会出现壳体变形、端子接触不良的问题。在做设备结构设计时，这款适配器的安装边界需要重点考量：法兰的外形尺寸为标准的19.5mm×16.5mm，对应的面板开孔尺寸为16mm×13.5mm，推入腔体内部的主体部分为方形结构，截面尺寸14.5mm×14mm，腔体内部需要预留至少28mm的纵深空间，才能保证后端的网线水晶头可以完全插入，不会出现顶到内部板卡的情况。

　　不同于外露式的转接插头，这种底盘固定的适配器可以让设备面板的布线更整齐，所有外部接口都在同一平面上，不会出现线缆歪扭、接口突出不一致的问题，在做工业设备的外观设计时，也更容易实现面板的规整化布局。实际选型使用时，需要注意这款适配器是直连内联结构，内部不带PCB转接板、不带信号隔离或者变压模块，就是纯物理的接触导通结构，适合用来做面板接口的延伸转接，如果是需要做网络信号隔离、防雷的场景，还需要在内部线路上额外搭配对应的防护模块。另外这款适配器的安装孔距为24mm，和市面上主流的同类型面板安装RJ45座完全兼容，旧设备的接口损坏替换时，可以直接互换安装，不需要重新加工面板开孔，降低设备维护的改造成本。

　　在三维建模过程中，这个部件的细节还原需要重点关注几个位置：一是前端接口内的弹片卡位结构，水晶头插入后的卡扣需要和接口内的卡位精准配合，才能保证插入后不会松脱；二是法兰上的沉头孔深度，要保证螺丝锁紧后螺丝头不会高出法兰平面，避免影响面板的整体平整度；三是后端接口的导向槽结构，要和水晶头的外形做对应，避免插反或者插入不到位的情况。很多工程师在做机箱布线设计时，容易忽略这类转接部件的内部纵深预留，等到打样组装时才发现后端水晶头顶到了内部的走线槽或者板卡，不得不重新修改结构，所以在布局阶段就要把适配器加上后端水晶头的总长度算入安装空间，同时要给内部连接的跳线预留足够的弯曲半径，避免网线弯折过度影响传输性能。
