8位拨码式单刀双掷DIP开关结构设计

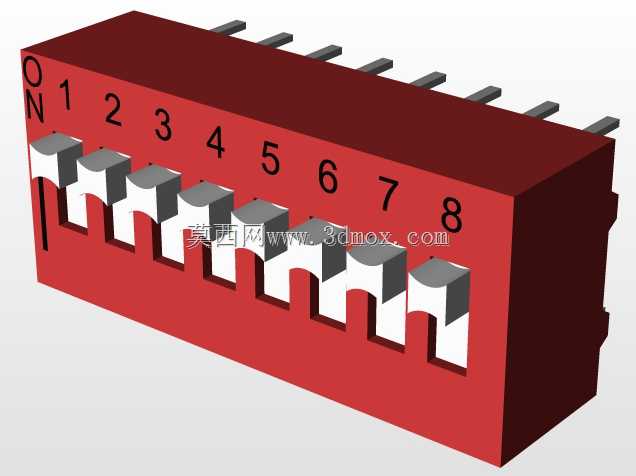

在工控板卡、小型数控设备、测试治具这类需要手动配置电路通断逻辑的场景里，直插式拨码开关是应用频次极高的基础元器件，本次呈现的8位SPST结构DIP开关，就是这类场景里的常规选型款。做这类开关的三维建模时，首先要考虑的是PCB安装的边界约束，这类器件统一采用标准2.54mm引脚间距，两排引脚的跨距适配常规DIP封装焊盘，建模时要严格对齐引脚的中心距、引脚伸出本体的长度，避免后续导出到PCB设计软件时出现封装不匹配、插装时引脚偏位无法过孔的问题。从功能特性上看，这款开关每一位都对应独立的单刀双掷通断回路，拨柄拨至ON侧时对应回路导通，拨至另一侧时回路断开，8位独立回路可组合出256种地址编码状态，完全能满足小型设备的地址配置、功能档位切换需求，比如小型PLC扩展模块的站号设置、测试治具的通道切换、老旧工控设备的参数拨码配置，都能用到这类器件。建模过程中，本体的外形尺寸要严格匹配实物的安装空间，红色绝缘本体的侧边要做微小的导向倒角，方便生产插装时快速对位，顶部的数字标识1-8以及ON端标识要做浅浮雕式的结构处理，还原实物的丝印凸起特征，拨柄的弧形缺口设计是为了方便用指尖或者小型螺丝刀精准拨动，建模时要还原拨柄的活动行程间隙，每一位拨柄的滑动槽位要预留0.1mm的配合间隙，模拟实际装配时的活动余量，避免模型出现结构干涉。另外引脚的折弯角度、伸出本体的长度也要符合波峰焊的工艺要求，引脚末端做轻微的收窄倒角，方便插装时顺利穿过PCB焊盘孔，本体底部和PCB表面的预留间隙要控制在0.2-0.3mm，适配波峰焊时的助焊剂流动空间，避免焊接后出现本体浮高、引脚虚焊的问题。这类开关的绝缘本体采用阻燃PBT材质，建模时不需要额外做材质分模的复杂结构，但要还原本体表面的细微磨砂质感特征，拨柄采用POM耐磨材质，滑动接触面做微小的抛光面处理结构，还原实际产品的材质区分细节。在做设备结构选型时，这类开关的总高度要和板卡上周边元器件的高度做匹配，避免和外壳、其他接插件出现空间干涉，尤其是在紧凑的手持测试设备、小型嵌入式控制盒里，开关的本体高度、拨柄的凸起高度都要提前在三维装配里做干涉检查，确保装配后拨柄能正常拨动，不会被外壳结构卡住。
