FPV用90度弯角Micro USB2.0 5Pin公头连接器

　　这款弯角Micro USB公头连接器，主要面向FPV穿越机这类空间极度受限的装机场景设计，日常装机时经常会遇到直头USB插头插在飞控上后，突出高度过高，既容易在炸机时被磕碰损坏，也会干涉上层设备比如图传、摄像头的安装布局，90度弯向的结构刚好能把出线方向引导到平行于飞控板面的方向，大幅降低接插后的整体突出高度，给仓内其他部件留出足够的装配余量。从实际功能来看，它保留了标准Micro USB2.0 5Pin的全部引脚定义，兼容常规的飞控调参、固件刷写、数据传输需求，不需要额外改线就能适配市面上绝大多数带Micro USB接口的FPV飞控板，同时弯角结构做了上下两个方向的适配，不管飞控上USB接口的焊盘位置靠近板边哪一侧，都能选到对应弯向的插头，避免出线方向和机架立柱、电容等部件产生干涉。

　　设计过程中是完全参照实物卡尺测绘的尺寸来做的建模，公头金属外壳的插拔配合尺寸严格遵循USB-IF的标准规范，保证和母座对插时的插拔力在合理区间，不会出现过松容易脱落、过紧插拔困难的问题，后端的塑壳定位台阶刚好能卡在飞控板边的限位位置，插装到位后不会出现歪斜偏移，避免引脚受力虚焊。塑壳部分的外形做了倒角处理，没有尖锐的棱角，装机时不会刮伤周边的线材绝缘层，后端的焊线引脚排布间距均匀，无论是手工焊线还是适配FFC软排线压接，都有足够的操作空间，不会因为引脚间距过小导致连焊短路。

　　安装边界方面，接插完成后垂直于板面方向的突出高度比直头插头降低近60%，平行于板面方向的延伸长度控制在15mm以内，不会超出常规20x20mm、30.5x30.5mm安装孔位的飞控板轮廓范围，就算是在寸机这种极小的机架仓内，也不会和机架侧壁产生挤压。实际使用中，这种弯角插头还能缓解线材根部的应力，直头插头在装机后线材经常会被弯折到接近90度，飞行动作中的震动反复拉扯线材根部，很容易出现线芯断裂、焊盘脱落的问题，弯角结构本身就把出线方向做了转折，线材不需要额外大角度弯折，顺着弯向走线就能固定到机架的线槽内，大幅降低线材疲劳损坏的概率。

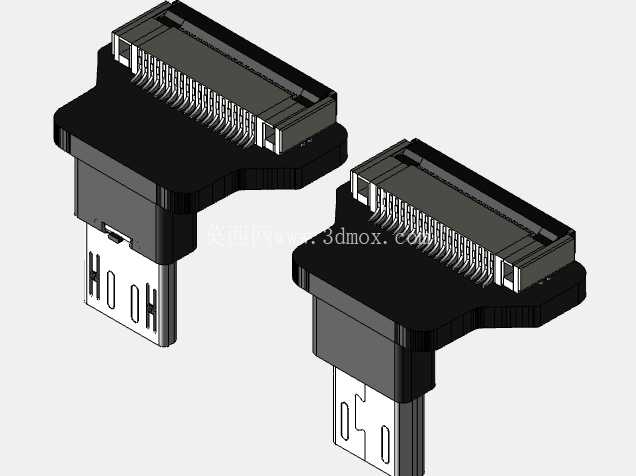

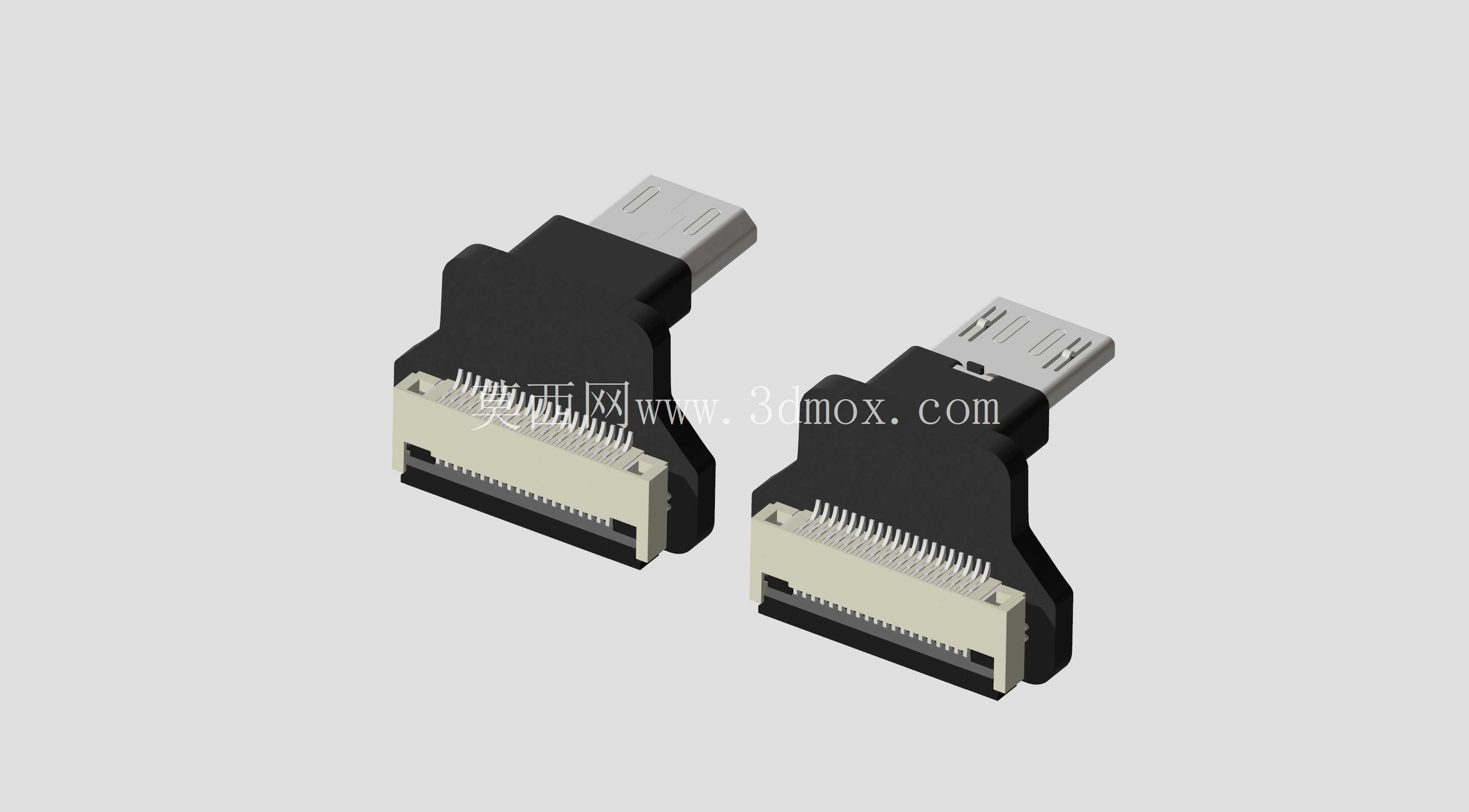

　　建模时把金属屏蔽壳、内部绝缘胶芯、接触弹片、后端塑壳、焊线引脚都做了独立的结构还原，每个部件的配合间隙都按照实际装配公差做了预留，不管是用来做装机干涉检查、机架结构适配验证，还是用来开发配套的插头保护座、线材固定件，都能直接调用模型做装配模拟，不需要再反复测绘实物尺寸。接触弹片的位置和形变量也按照实物做了还原，模拟插拔时可以直观看到弹片的形变范围，方便评估母座的磨损寿命，塑壳的壁厚也做了均匀化处理，要是需要做定制化的改型，比如增加卡扣结构、调整出线角度，都能在现有模型基础上快速修改，不用从零开始绘制基础外形。针对FPV场景常见的炸机冲击，塑壳和金属外壳的结合位置做了嵌入式的卡扣结构，不会因为侧向的冲击力就出现金属壳和塑壳分离的情况，焊线位置的塑壳做了加厚处理，就算线材被外力拉扯，受力也会先传递到塑壳上，不会直接拉扯焊点，提升接插件的整体抗冲击能力。
