十四路零插拔力锁紧编程测试插座结构

在嵌入式开发、小批量芯片烧录、元器件来料检测的工位上，这类零插拔力插座是绕不开的基础工装，很多工程师做8位单片机量产前的程序烧写、功能验证时，都遇到过普通IC插座插拔次数多了针脚氧化、接触不良，或者插装时用力不均把芯片针脚压弯的问题，这款14路的ZIF结构，就是专门针对这类痛点优化的测试连接部件。

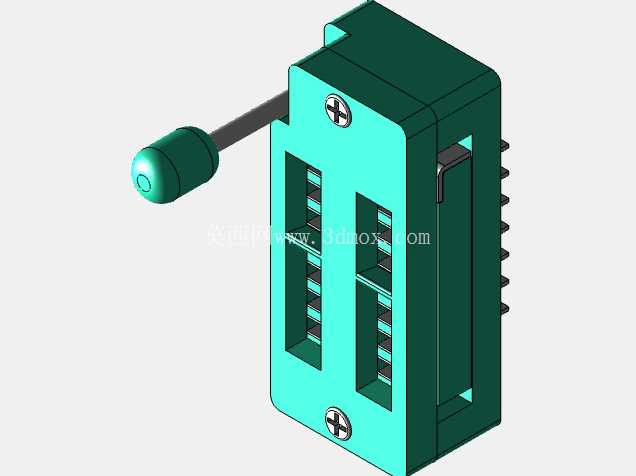

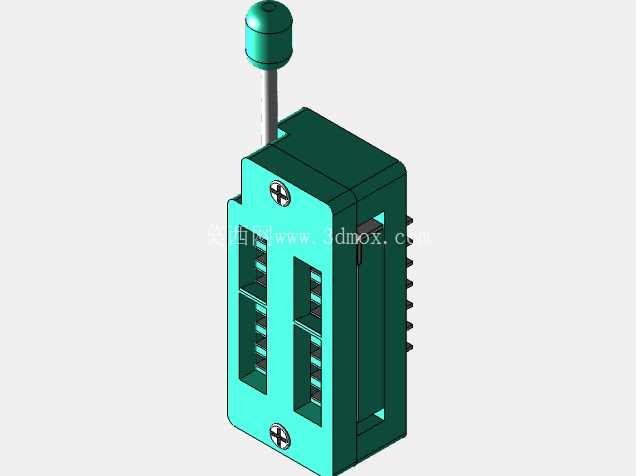

整个结构的核心逻辑是通过顶部的拨杆实现触点的开合切换，拨杆抬起到高位时，内部的两排接触弹片处于张开状态，此时对应双列直插封装的14引脚芯片可以无阻力放入插槽，不需要像普通插座那样对准针脚后用力按压，完全避免了插装过程中针脚受力变形的风险，尤其适合引脚间距2.54mm的窄间距双列直插器件，很多新手工程师做实验时经常把ATtiny系列单片机的针脚压弯，用这类插座就能完全规避这类操作失误。当拨杆下压到锁定位时，内部的凸轮结构会推动两侧的弹片同步向中间收拢，每一个弹片都精准压合在对应芯片引脚的镀金接触面上，接触压力均匀，不会出现个别引脚接触虚接的情况，哪怕是经过多次回流焊、引脚有轻微氧化的芯片，也能保证稳定的电气连接，满足烧录时的信号传输稳定性要求。

从结构设计的细节来看，整个插座的主体采用耐高温的绝缘工程塑料壳体，两侧的弹片采用铍铜材质冲压后镀金处理，既有足够的弹性保证多次开合后的接触压力，又有优秀的导电性能和抗氧化能力，壳体上的两个十字安装螺丝位，是用来固定内部的弹片模组和凸轮传动结构，保证上千次插拔后结构不会出现松垮偏移。安装边界上，这款插座的引脚间距完全匹配标准2.54mm网格的万用板、PCB封装尺寸，底部的直插引脚可以直接焊接在测试板、烧录座底板上，不需要额外做转接设计，整体外形的宽度刚好覆盖14脚双列直插芯片的本体宽度，拨杆抬起后的总高度也控制在常规烧录器的操作空间范围内，不会和周边的接插件、电容元件产生空间干涉。

实际使用场景里，这类插座除了用在实验室的面包板实验、小批量程序烧录工位，还会集成在自动化芯片烧录设备的上料工位，配合机械臂完成芯片的自动上料、锁紧、烧录、卸料流程，因为零插拔力的特性，机械臂只需要完成垂直方向的取放动作，不需要额外的按压施力结构，能大幅简化自动化烧录设备的末端执行器设计。和普通的锁紧插座相比，这款结构的拨杆操作力经过优化，单指就能完成开合操作，长时间批量烧录芯片时也不会造成操作疲劳，内部的凸轮传动结构做了耐磨处理，经过上千次拨杆开合后，弹片的行程也不会出现衰减，能长期保证接触的一致性。很多工程师在做定制化烧录治具时，会优先选用这类成熟的ZIF插座结构，不需要从零开始设计弹片和锁紧机构，只需要根据目标芯片的引脚数、引脚间距选对应规格的插座，就能快速搭建稳定的测试烧录平台，大幅缩短治具的开发周期，也避免了自行设计接触结构时出现的接触不良、寿命不足的问题。在结构建模的过程中，需要重点关注拨杆转动的行程和弹片张开量的匹配关系，既要保证拨杆抬起时弹片的张开量足够芯片顺利放入，又要保证锁紧时弹片对引脚的压力在合理区间，压力太小容易接触不良，压力太大则会夹伤芯片引脚，甚至在多次使用后造成弹片疲劳失效，同时壳体内部的定位槽要和芯片的本体宽度做精准配合，保证芯片放入后每个引脚都能对准对应的弹片位置，不会出现偏移导致的针脚短路、接触错位问题。
